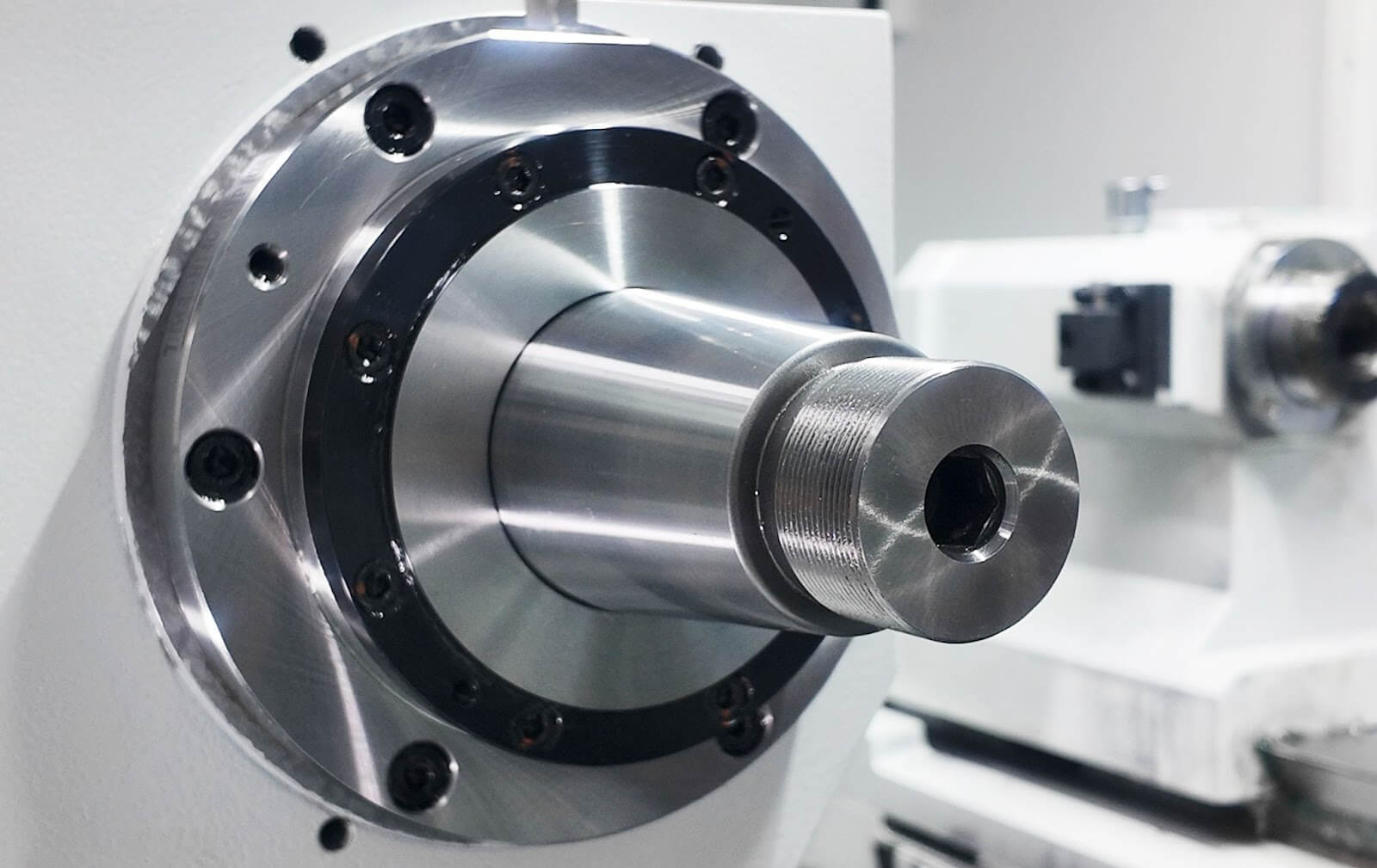

Arbore - Dispozitiv de acționare a discului de rectificat
În ax sunt utilizați rulmenți de înaltă precizie pentru a garanta precizia acestuia.
.jpg)
Capacitatea de muncă
Diametrul de balansare (mm)
350
Max. Diametrul de șlefuire (mm)
330
Max. Lungimea de șlefuire (mm)
600
Distanța dintre centre (mm)
650
Max. Greutatea piesei de prelucrat între centre (kg)
60 (fără lunetă centrală)
.jpg)
Capul roții de șlefuit
Dimensiunile roții de șlefuit (exterior x grosime x interior) mm
610 x (25–100) x 203.2
Puterea motorului axului (Kw)
11
Viteza liniei de tăiere a roții abrazive (m/s)
60 (opțional 100)
Dimensiunea axei fusului (mm)
67
Tipul de rulment al axului
Tip rulment (opțional tip curea)

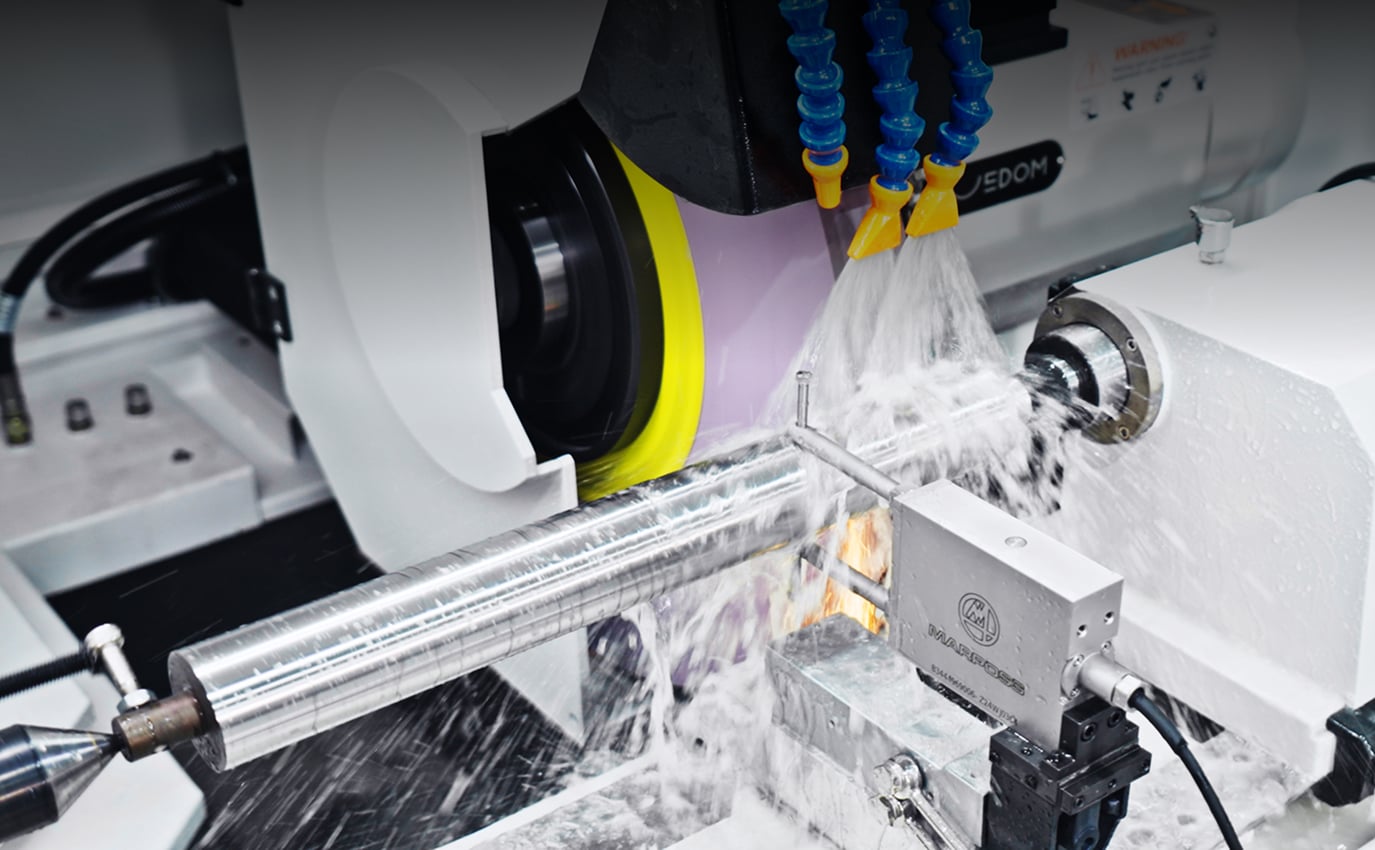

-2.jpg)

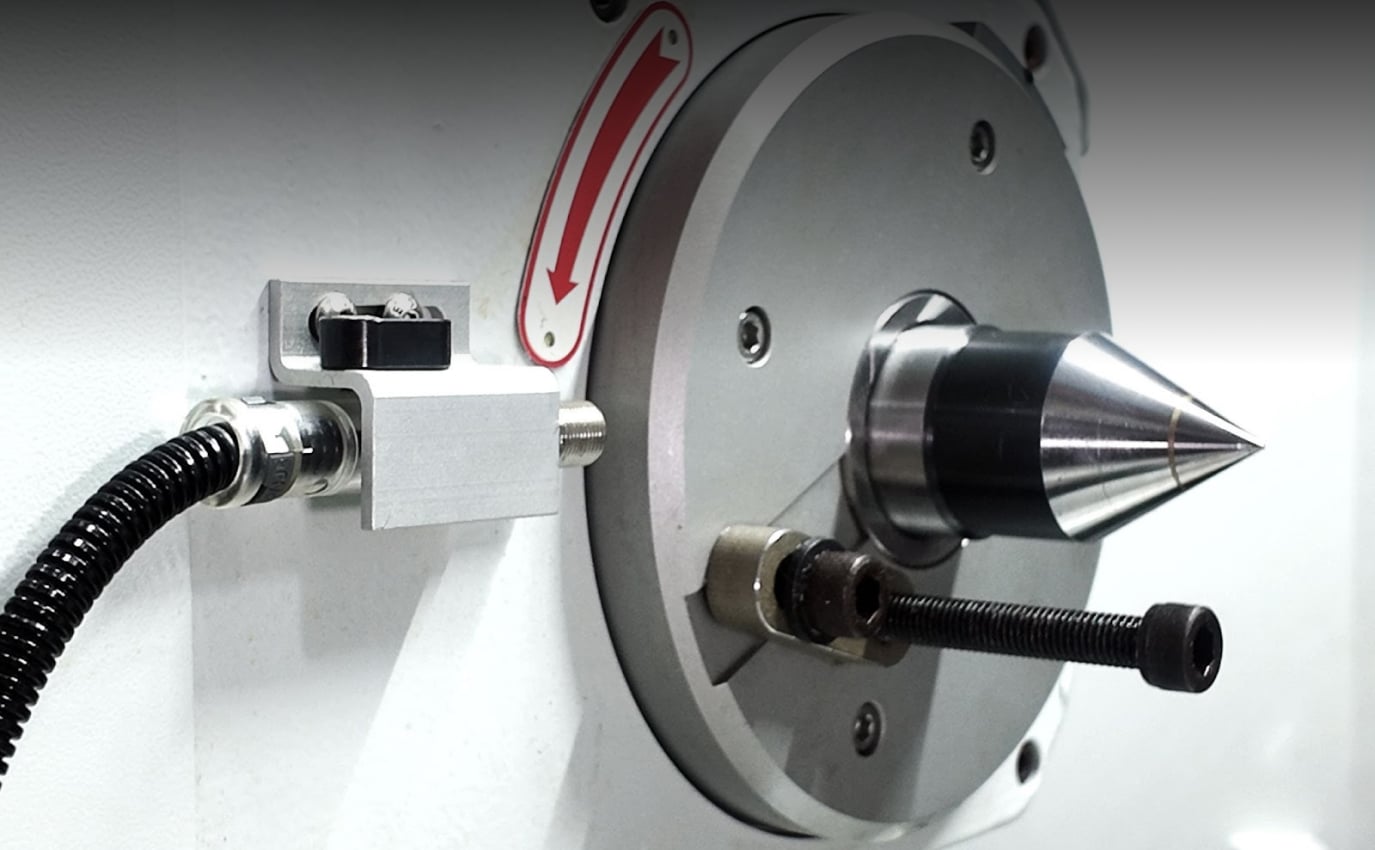

Cap de lucru
Tip
Centru fix/Centru live
Conul central
MT5
Viteza axului (rpm)
10~1000
Puterea motorului (kW)
2

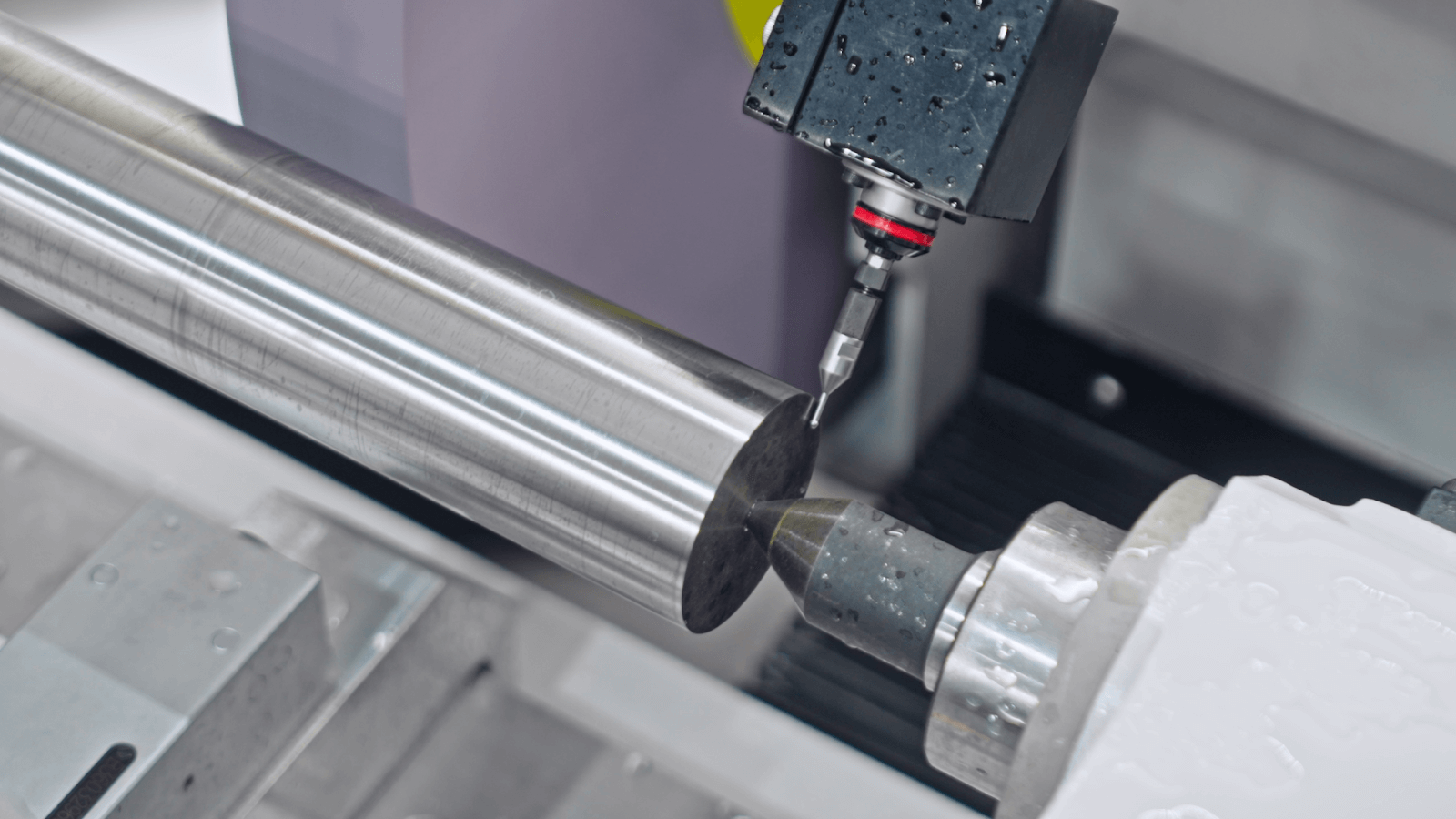

%20(1).png)
Coadă
Conul central
MT4
Diametrul manșonului (mm)
58
Cursa axului (mm)
35
Glisieră pentru roata de șlefuit pe axa X
Cursa mesei (mm)
400
Viteza de alimentare rapidă (m/min)
16
Alimentare minimă/pe fiecare scală (mm)
0.001/0.01/0.10
Modul de alimentare al roții de șlefuit
Plonjare / Angular
Servomotorul axei X (kW)
2.2
Glisieră pentru roata de șlefuit
O șină de ghidare cu structură V-Flat
-2.jpg)
Glisieră pentru roata de șlefuit pe axa Z
Cursa mesei (mm)
700
Viteza de alimentare rapidă (m/min)
16
Alimentare minimă/pe fiecare scală (mm)
0.001/0.01/0.10
Servomotor axa Z (kW)
2.2
Diapozitiv de masă
O șină de ghidare cu structură V-Flat
Unghiul de rotație al bancului (grade în sensul acelor de ceasornic/în sens invers acelor de ceasornic)
4 și 9
Universal
Pompa de ulei de lubrifiere a capului roții de rectificat (kW)
0.18
Pompă lichid de măcinare (kW)
0.18
Ghidarea pompei de ulei (W)
25
Capacitatea rezervorului de ulei al capului de polizor (L)
30
Capacitatea rezervorului de lichid de măcinare (L)
120
Capacitatea rezervorului de ulei de ghidare (L)
8 (lubrifiere permanentă)
Greutate netă (kg)
5200
Dimensiuni (mm)
3015 x 2200 x 1867

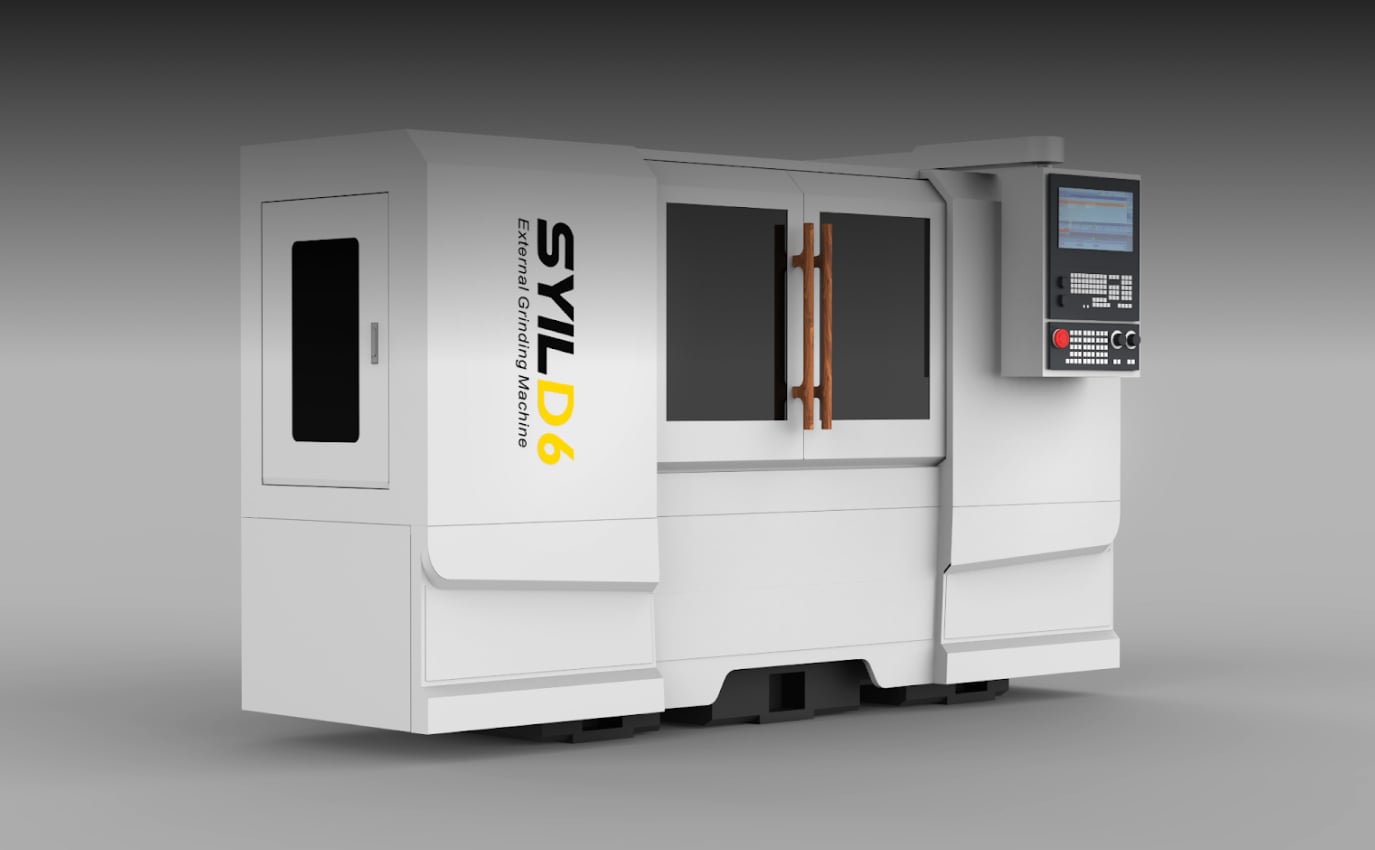

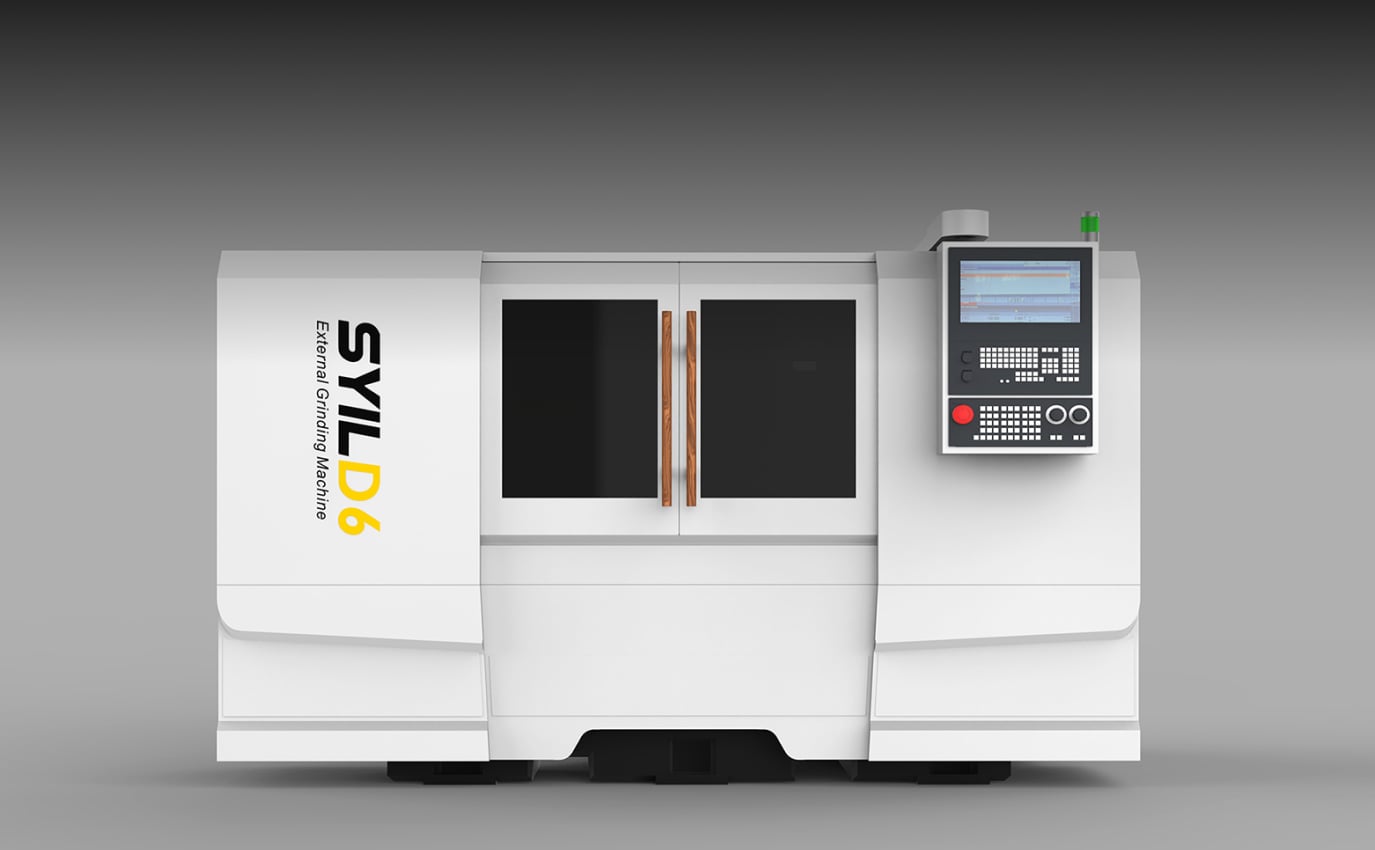

Cea mai valoroasă mașină de rectificat CNC din clasa sa
D6 este o platformă de mașini proiectată pentru rectificarea cilindrică externă a arborilor de precizie. Această gamă oferă flexibilitate și performanță excelente și este ideală pentru componente mai mici, cum ar fi pumnii, arborii și echipamentele chirurgicale.
Oferind o valoare excelentă, este alegerea ideală atât pentru producția unică flexibilă în atelierele mici, cât și pentru producția eficientă de volum mare în cadrul operațiunilor la scară largă. Având un design compact, o utilizare versatilă și o operare intuitivă, mașina universală de rectificat cilindric D6 oferă o precizie remarcabilă și o productivitate maximă.
.png)

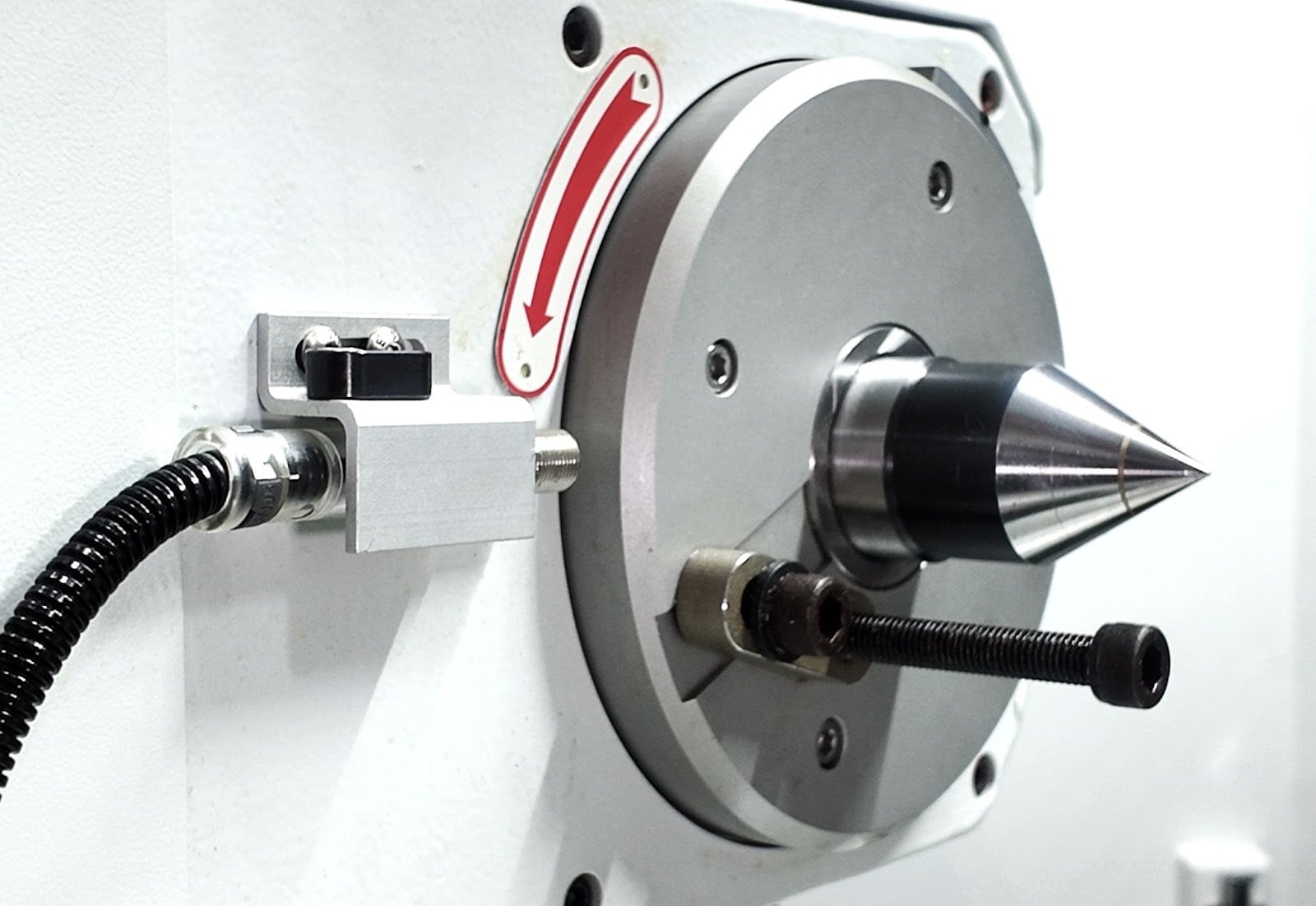

Cap de lucru - Dispozitiv de acționare a produsului
Capul piesei de prelucrat permite atât șlefuirea cu mandrină activă, cât și șlefuirea cu prindere în două centre.
.png)

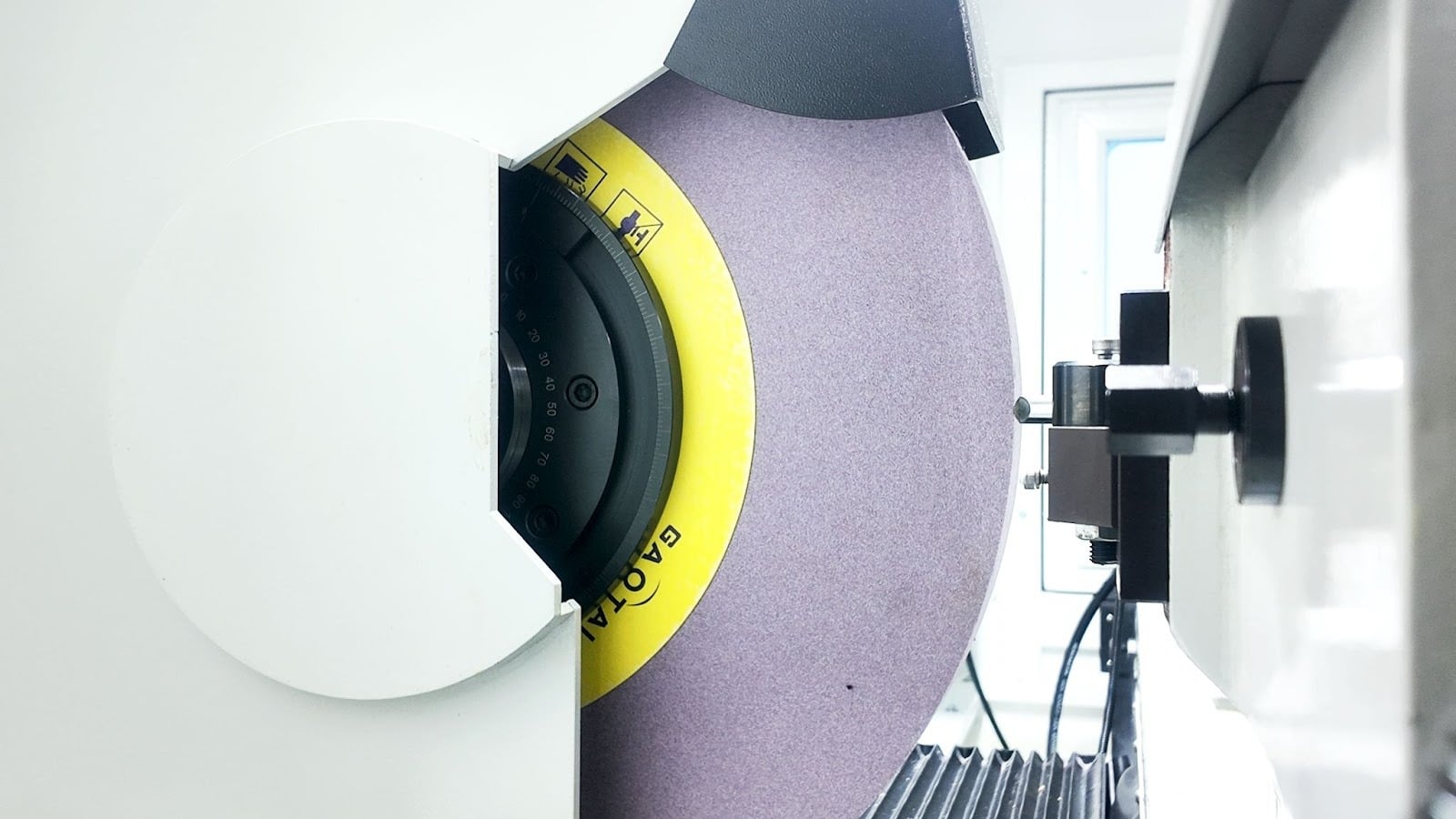

Capul roții de rectificat - Dispozitiv de montare a roții de rectificat
Acesta încorporează un sistem de presiune dinamică și statică. Acest sistem asigură o peliculă continuă de ulei în jurul fusului și a rulmenților pe măsură ce roata de rectificat se rotește, prelungind semnificativ durata de viață a fusului roții de rectificat.
Contrapungă - Dispozitiv de prindere pe partea dreaptă
Contrapungă are un manșon de dimensiuni generoase care alunecă ușor în interiorul carcasei sale. Ajustările precise ale finei sunt realizabile cu un efort minim. Se pot realiza ajustări precise ale cilindricității în intervalul specificat prin ajustarea fine a cilindricității în timpul rectificării prin strângere în două centre.

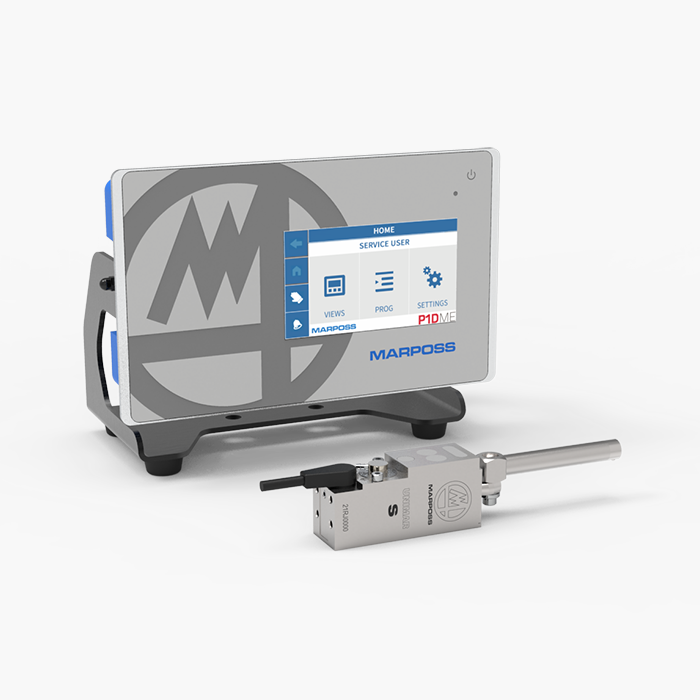

.png?width=1200&height=900&name=Mask%20group%20(6).png)

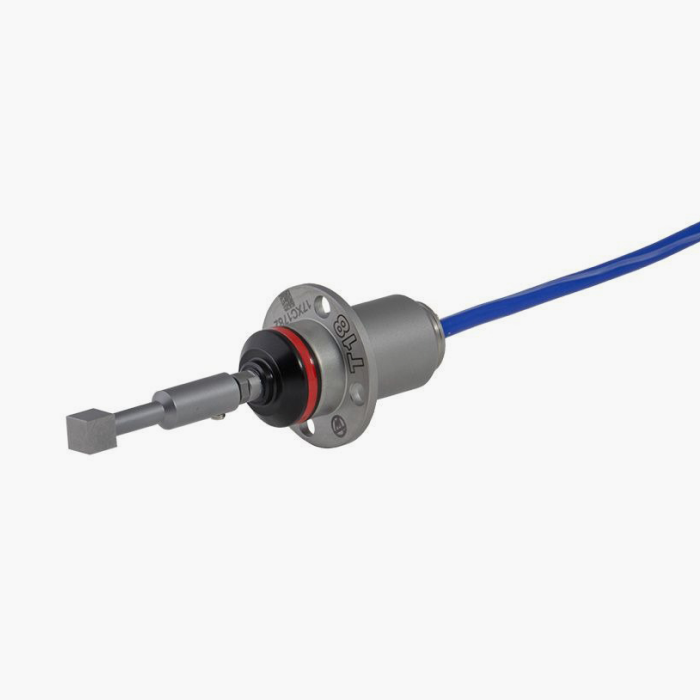

.png?width=1200&height=900&name=Mask%20group%20(7).png)
Specificații tehnice
D6
D7
D10
Capacitatea de muncă
Diametrul de balansare (mm)
350
350
350
Max. Diametrul de șlefuire (mm)
330
330
330
Max. Lungimea de șlefuire (mm)
600
750
1000
Distanța dintre centre (mm)
650
800
1050
Max. Greutatea piesei de prelucrat între centre (kg)
60 (fără lunetă centrală)
80 (fără lunetă centrală)
120 (fără lunetă centrală)
Capul roții de șlefuit
Dimensiunile roții de șlefuit (exterior x grosime x interior) mm
610 x (25–100) x 203.2
610 x (25–100) x 203.2
610 x (25–100) x 203.2
Puterea motorului axului (Kw)
11
11
11
Viteza liniei de tăiere a roții abrazive (m/s)
60 (opțional 100)
61 (opțional 100)
62 (opțional 100)
Dimensiunea axei fusului (mm)
67
67
67
Tipul de rulment al axului
Tip de rulment (tip curea opțional)
Tip de rulment (tip curea opțional)
Tip de rulment (tip curea opțional)
Cap de lucru
Tip
Centru fix/Centru live
Centru fix/Centru live
Centru fix/Centru live
Conicitate centrală
MT5
MT5
MT5
Viteza axului (rpm)
10~1000
10~1000
10~1000
Puterea motorului (kW)
2
2
2.5
Coadă
Conicitate centrală
MT4
MT4
MT4
Diametrul manșonului (mm)
58
58
58
Cursa axului (mm)
35
35
35
Glisieră pentru roata de șlefuit pe axa X
Cursa mesei (mm)
400
400
400
Viteza de alimentare rapidă (m/min)
16
16
16
Alimentare minimă / fiecare scală (mm)
0.001/0.01/0.10
0.001/0.01/0.10
0.001/0.01/0.10
Modul de alimentare al roții de șlefuit
Plonjare / unghiulară
Plonjare / unghiulară
Plonjare / unghiulară
Servomotor pe axa X (kW)
2.2
2.2
2.2
Glisieră pentru roata de șlefuit
O șină de ghidare a structurii V-Flat
O șină de ghidare a structurii V-Flat
O șină de ghidare a structurii V-Flat
Glisieră pentru roata de șlefuit pe axa Z
Cursa mesei (mm)
700
850
1300
Viteza de alimentare rapidă (m/min)
16
16
16
Alimentare minimă / fiecare scală (mm)
0.001/0.01/0.10
0.001/0.01/0.10
0.001/0.01/0.10
Servomotor axa Z (kW)
2.2
2.2
2.2
Diapozitiv de masă
O șină de ghidare a structurii V-Flat
O șină de ghidare a structurii V-Flat
O șină de ghidare a structurii V-Flat
Unghiul de rotație al bancului (grade în sensul acelor de ceasornic/în sens invers acelor de ceasornic)
4 și 9
4 și 9
4 și 9
Universal
Pompa de ulei de lubrifiere a capului roții de rectificat (kW)
0.18
0.18
0.18
Pompă lichid de măcinare (kW)
0.18
0.18
0.18
Pompa de ulei de ghidare (W)
25
25
25
Capacitatea rezervorului de ulei pentru capul polizorului (L)
30
30
30
Capacitatea rezervorului de lichid de măcinare (L)
120
120
120
Capacitatea rezervorului de ulei de ghidare (L)
8 (Lubrifiere cu normă întreagă)
8 (Lubrifiere cu normă întreagă)
8 (Lubrifiere cu normă întreagă)
Greutate netă (kg)
5200
5500
6200
Dimensiuni (mm)
3015 x 2200 x 1867
3015 x 2200 x 1867
3200 x 2500 x 1900
