SYIL x Siemens SINUMERIK
SYIL L2 este echipat standard cu sistemul de control Siemens SINUMERIK 828D. Cu performanțele sale CNC unice, sistemul de control SINUMERIK 828D stabilește standarde de productivitate în ceea ce privește frezarea pe mașinile SYIL. Cu noile acționări SINAMICS și motoarele de control al mișcării SIMOTICS, SINUMERIK 828D este acum și mai productiv. Arhitectura hardware robustă și algoritmii de control inteligenți, împreună cu tehnologia de acționare și a motoarelor de înaltă calitate, asigură dinamică și precizie maxime în timpul prelucrării.
.png?width=5760&name=Mask%20group%20(22).png)

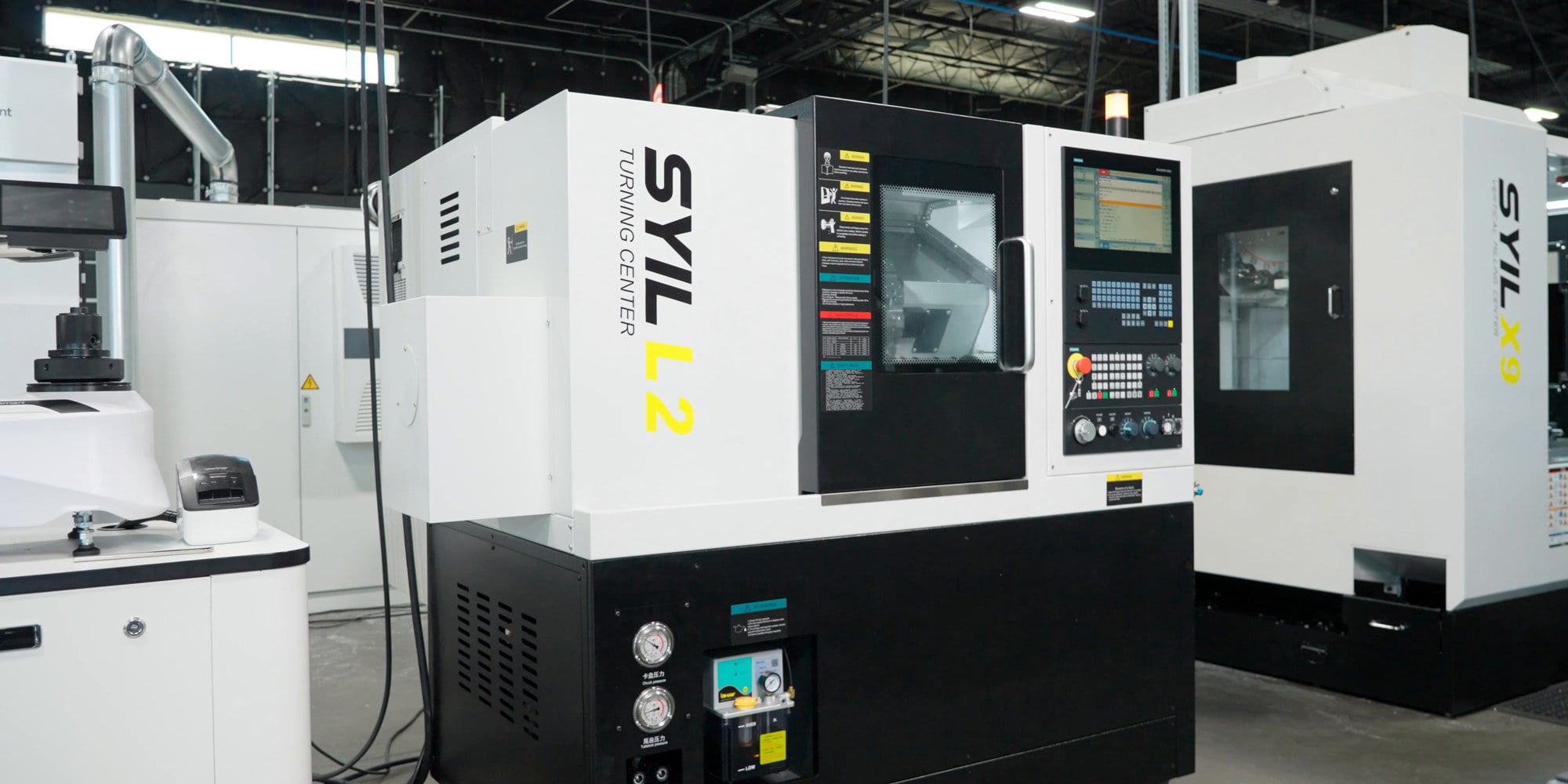

SYIL L2
SYIL L2 adoptă un design modular bazat pe platformă, caracterizat printr-o amprentă compactă și un spațiu de operare confortabil, cu posibilități de extindere. Acesta rezervă interfețe pentru diverse funcții de extindere pentru a realiza procesarea automată, cum ar fi roboți de încărcare și descărcare, uși automate, alimentatoare automate, dispozitive de reglare a sculelor, inspecția online a pieselor de lucru etc.
.png?width=5760&name=Mask%20group%20(32).png)
.png?width=5760&name=Mask%20group%20(33).png)
Caracteristici principale SYIL L2

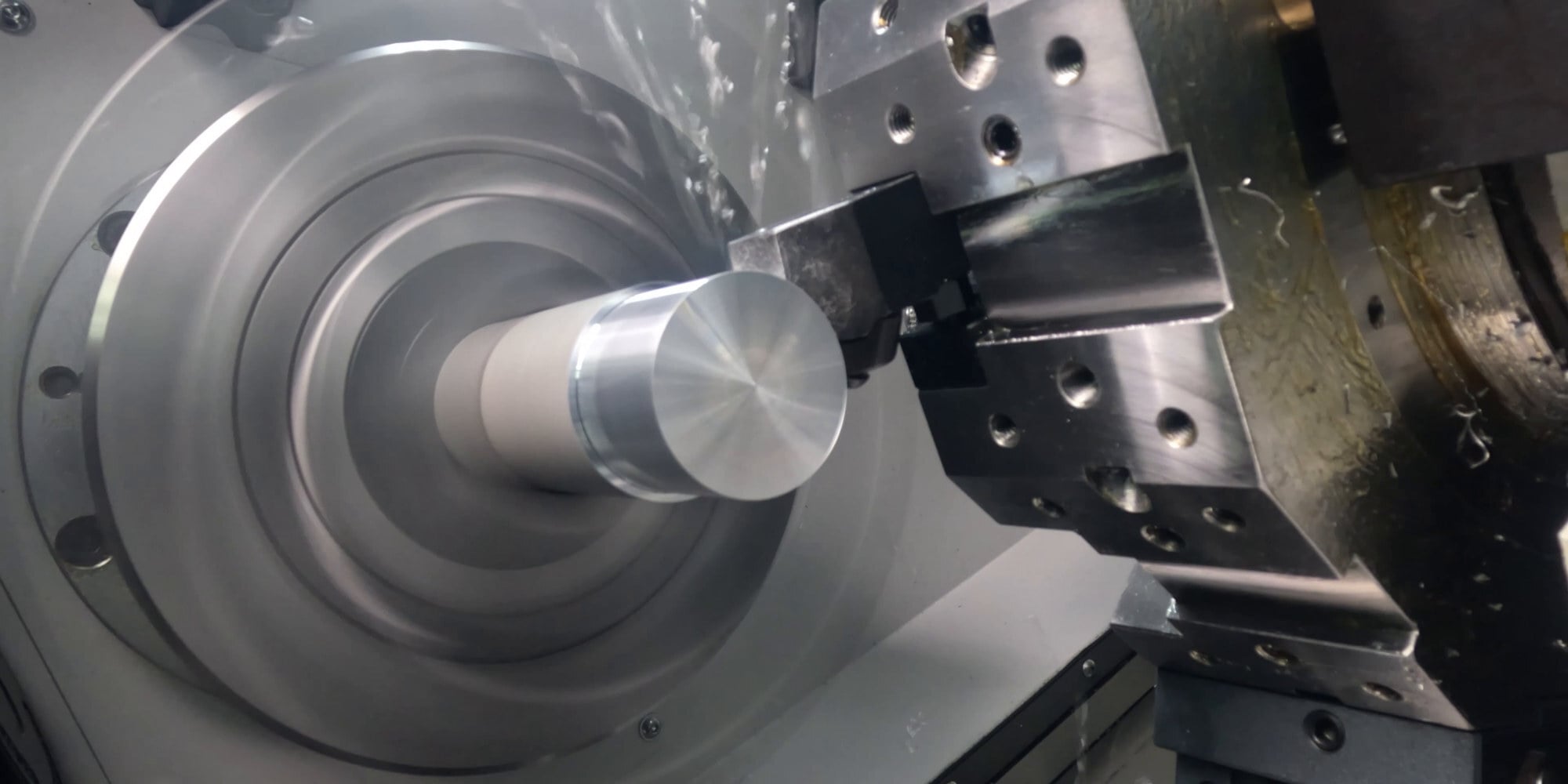

Cu centrele de strunjire SYIL, vă puteți aștepta la o precizie și repetabilitate superioare. Tehnologia CNC avansată asigură precizia fiecărei tăieturi, rezultând piese consistente și de înaltă calitate. Fie că realizați prototipuri sau produceți piese metalice mici în cantități mari, strungurile SYIL oferă rezultate excepționale de fiecare dată.
.png?width=5760&name=Mask%20group%20(36).png)
Specificații tehnice
L2
L3
L4
Capacitate de procesare

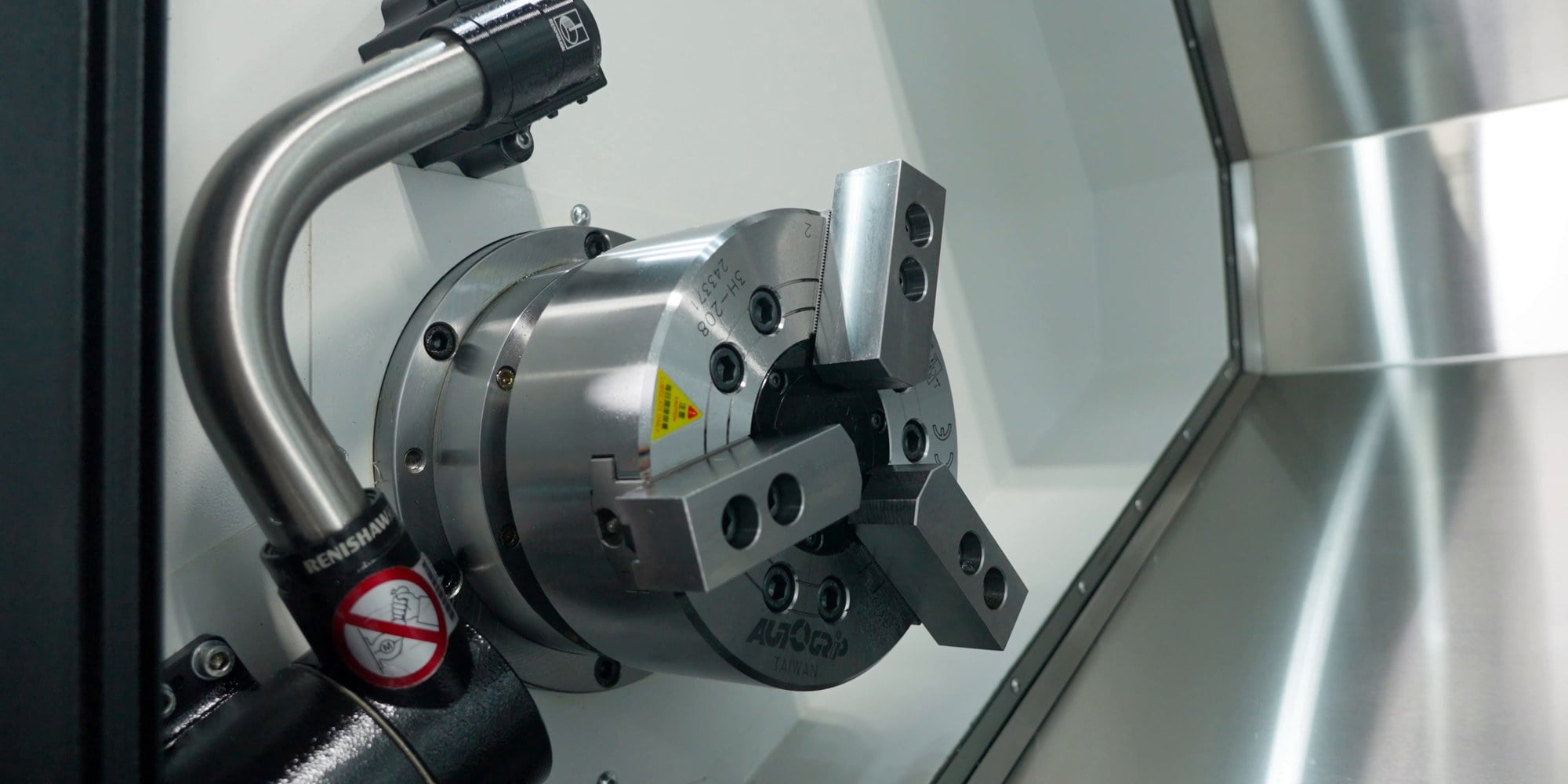

Dimensiunea mandrinei
8 inch
20 cm
10 inci
Diametru maxim de rotire peste pat
ø510 mm
ø550 mm
ø630 mm
Diametru maxim de rotire peste cărucior
ø260mm
ø290 mm (cu axa Y: 200 mm)
ø330 mm
Lungimea maximă a piesei de prelucrat
300mm
500 mm (cu axa Y: 530 mm, cu contra-ax: 450 mm)
800 mm (1100 mm/ 1500 mm)
Diametrul maxim al piesei de prelucrat
ø380mm
ø380mm
ø520mm
Ax
Viteza maximă
4000rpm
4000rpm
3500 rpm
Vârful axului
A2-6
A2-6
A2-8
Diametrul alezajului axului
ø66mm
ø63mm
ø91mm
Diametrul interior al axului
ø52mm
ø52mm
ø75mm
Puterea axului
11/15kW
11/15kW
15 KW
Indexare minimă axă C
--
0.001°
--
Contra-ax
Dimensiunea mandrinei
--
6 inches
--
Viteza nominală / Viteza maximă
--
1750/6000rpm
--
Vârful axului
--
A2-5
--
Diametrul alezajului axului
--
ø56mm
--
Diametrul interior al axului
--
ø45mm
--
Puterea axului
--
11kW
--
Călătorii
--
530m
--
Traversare rapidă
--
30m/min
--

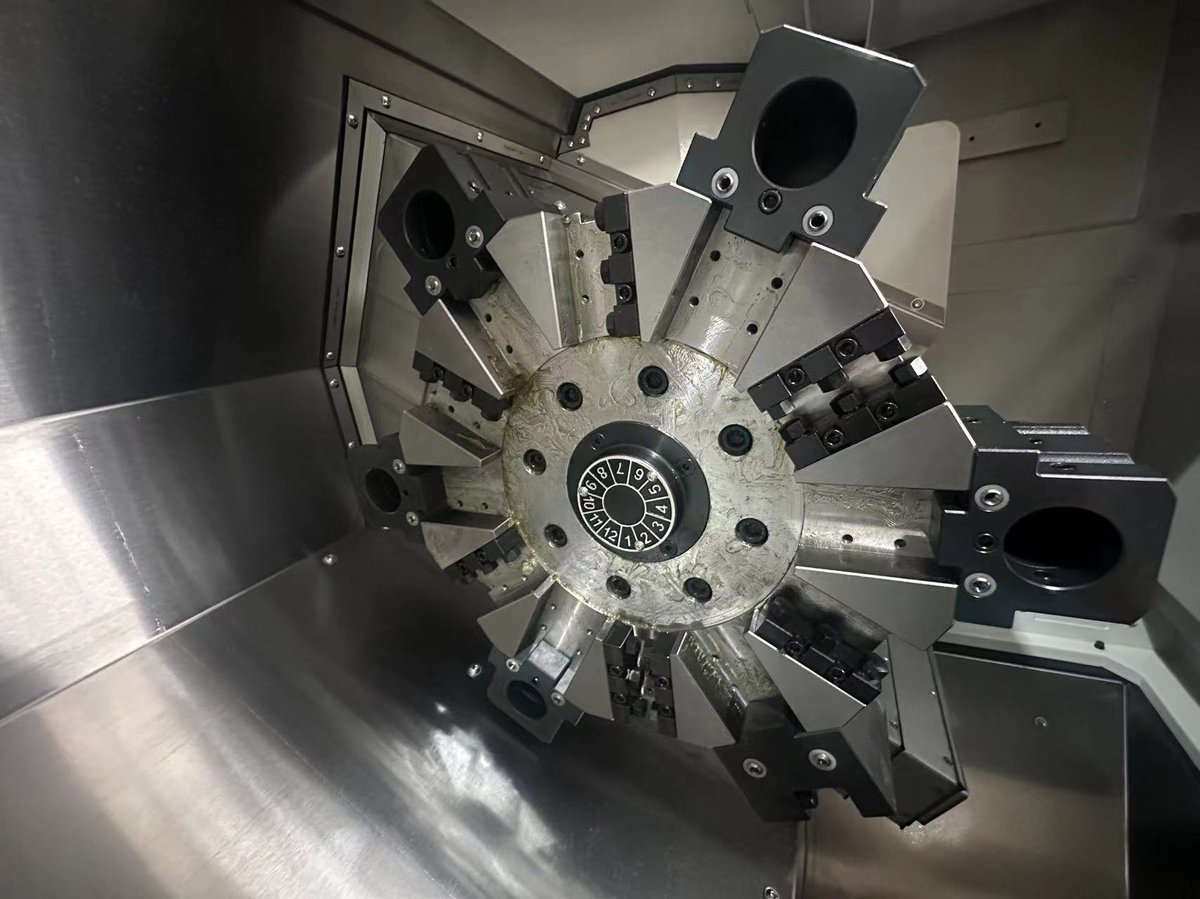

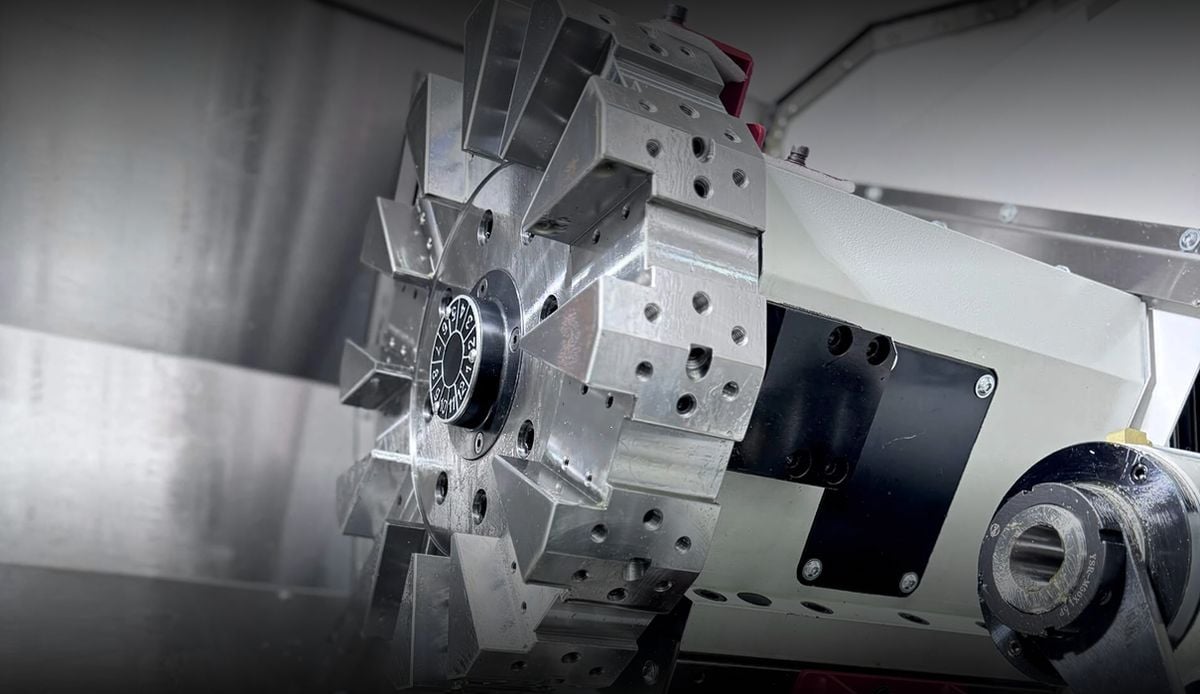

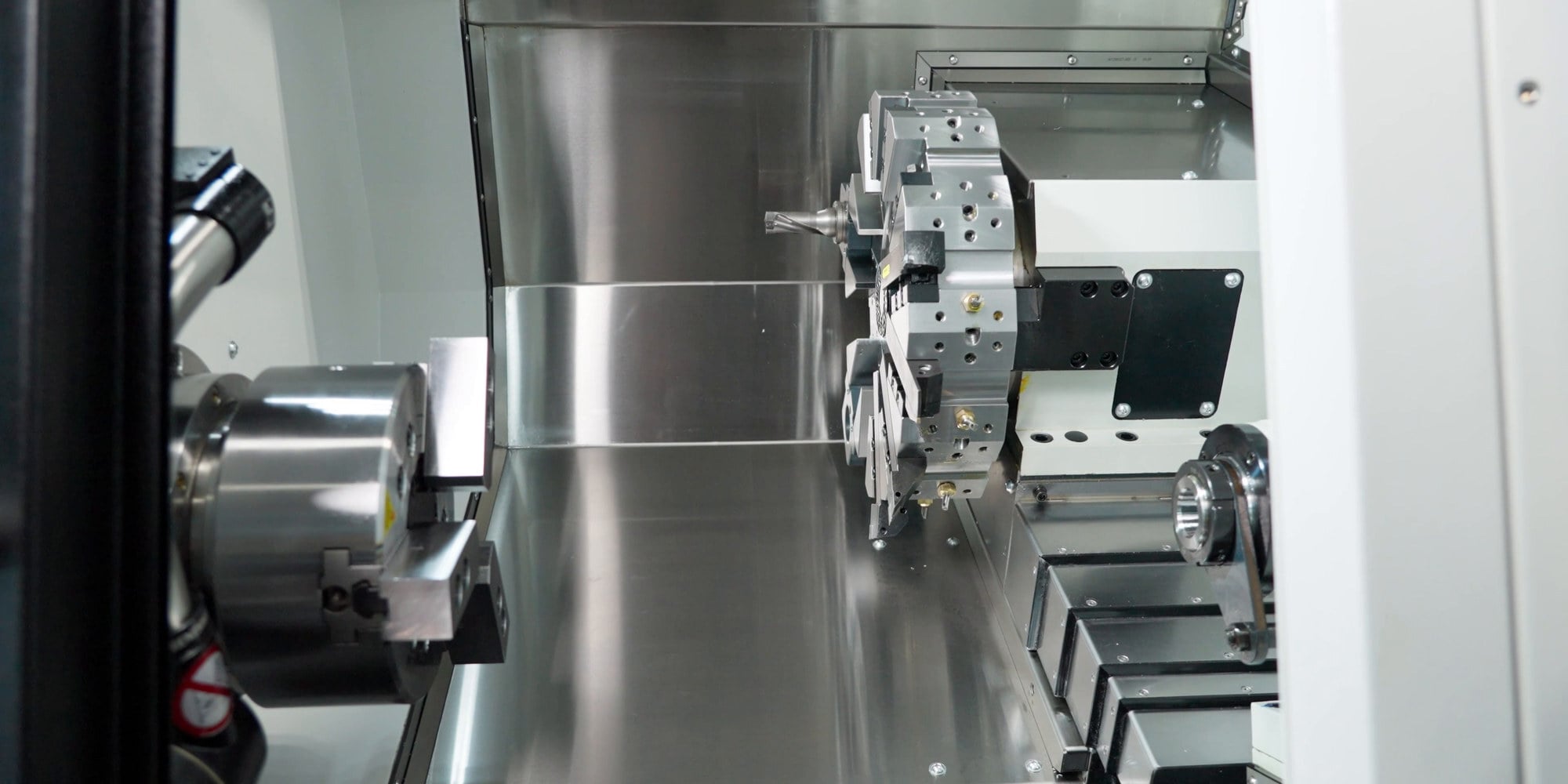

Suport pentru scule
Tip
Turelă servo
Turelă electrică
Turelă servo
Instrumente
8/12
12
12
Dimensiunea tijei sculei
25x25/20x20mm
25x25mm
25x25mm
Diametrul tijei sculei
ø40/ø32mm
ø40mm
ø40mm
Min. Instrument la instrument
--
0,2 secunde
0.2s
Max. De la unealtă la unealtă
--
0.5s
0.5s
Viteza maximă a sculei în funcțiune
--
5000rpm
5000rpm
Model de scule live
--
BMT55
BMT55
Călătorii
X Deplasare rapidă
30m/min
30m/min
30m/min
Z Deplasare rapidă
30m/min
30m/min
30m/min
Y Traversă rapidă
--
15m/min
--
X Călătorii
200mm
190+10mm
260+10 mm
Z Călătorii
360mm
550 mm (cu axa Y: 490+-50 mm)
850 mm (1150 mm/ 1550 mm)

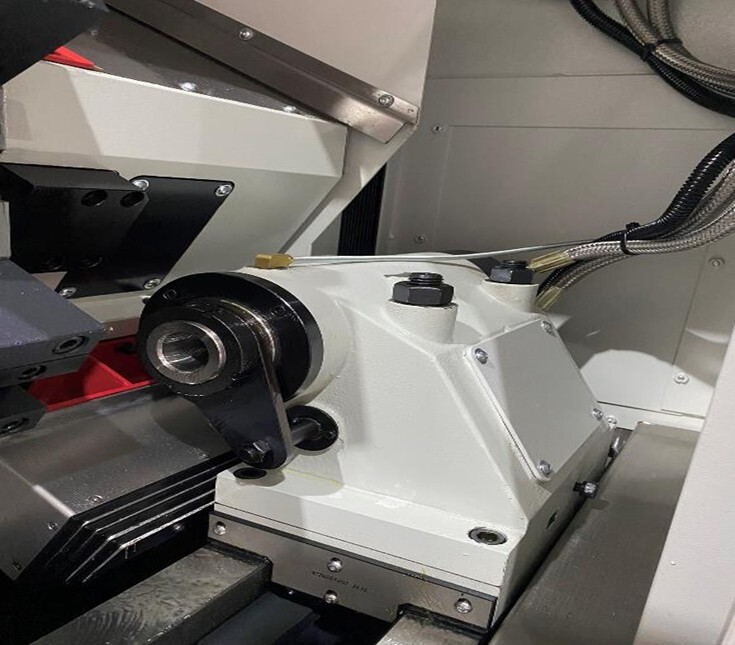

Stocul cozii
Călătorii de la Tail Stock la Chunk
--
465 mm (cu axa Y: 500 mm)
--
Deplasare rapidă a capului mobil
--
30m/min
10m/min
Conicitate manșon
--
MT4
MT5
Precizie
Finisarea prelucrării cilindrice cu precizie
IT6
IT6
IT6
Finisarea suprafeței pieselor rotative
Ra0.4-1.6
Ra0.4-1.6
Ra0.4-1.6
Rotunjimea pieselor finite
≤0.003mm
≤0.003mm
≤0.003mm
Precizia poziției (Ｘ)
0.005mm
0.005mm
0.005mm
Precizia poziției (Ｚ)
0.008mm
0.008mm
0.008mm
Precizia repetării (Ｘ)
0.002mm
0.002mm
0.002mm
Precizia repetării (Ｚ)
0.004mm
0.004mm
0.004mm
Dimensiuni și greutate
Dimensiuni (LxLxH)
1775x1600x1690mm
2500 x 1720 x 1740 mm (cu axa Y: 2680 x 1750 x 1850 mm, cu contra-ax: 2680 x 1750 x 1850 mm)
2500x1720x1740 mm
N.W.
3050kg
4000kg
6200 kg/ 6800 kg/ 7220 kg
