Schneeberger
Mineral casting machine frame
Călătorii

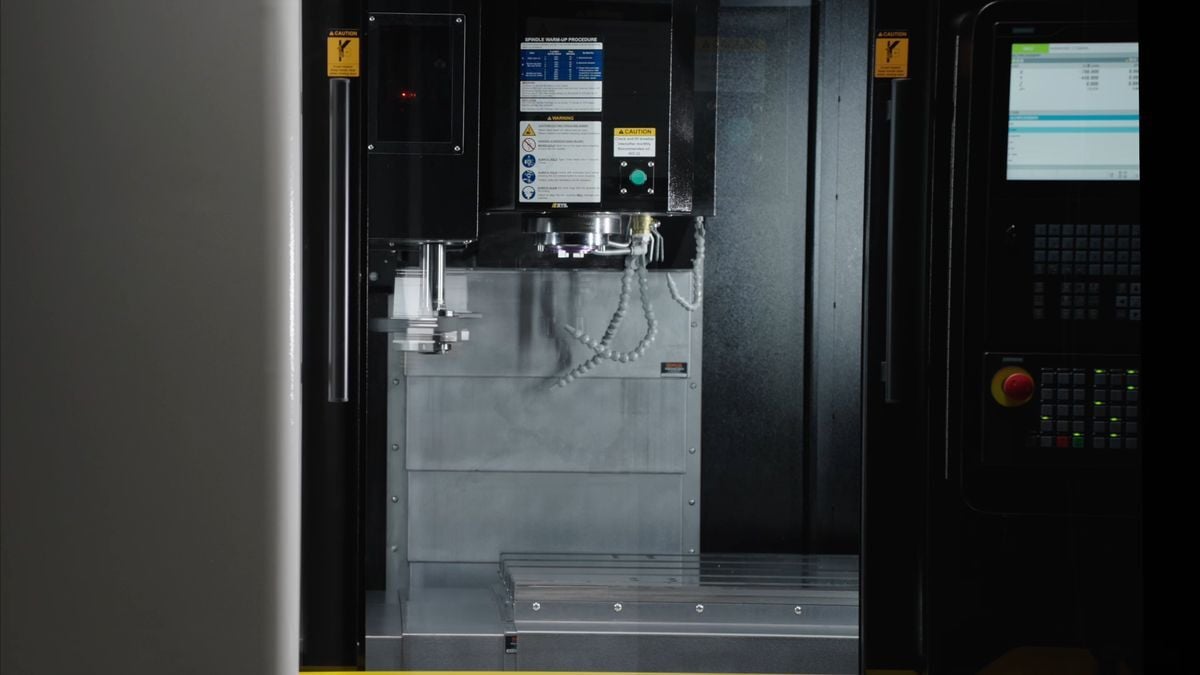

Cursa longitudinală X
760 mm
Cursa transversală Y
500 mm
Cursa capului de prindere Z
500 mm
Distanța dintre capătul axului și blatul mesei
100-600 mm
Distanța dintre ax și suprafața coloanei
530 mm
Tabel
Suprafață de lucru
860 × 500 mm
Canale în T (număr x dimensiune x distanță)
5×18×100 mm
Sarcina maximă a mesei
500 kg

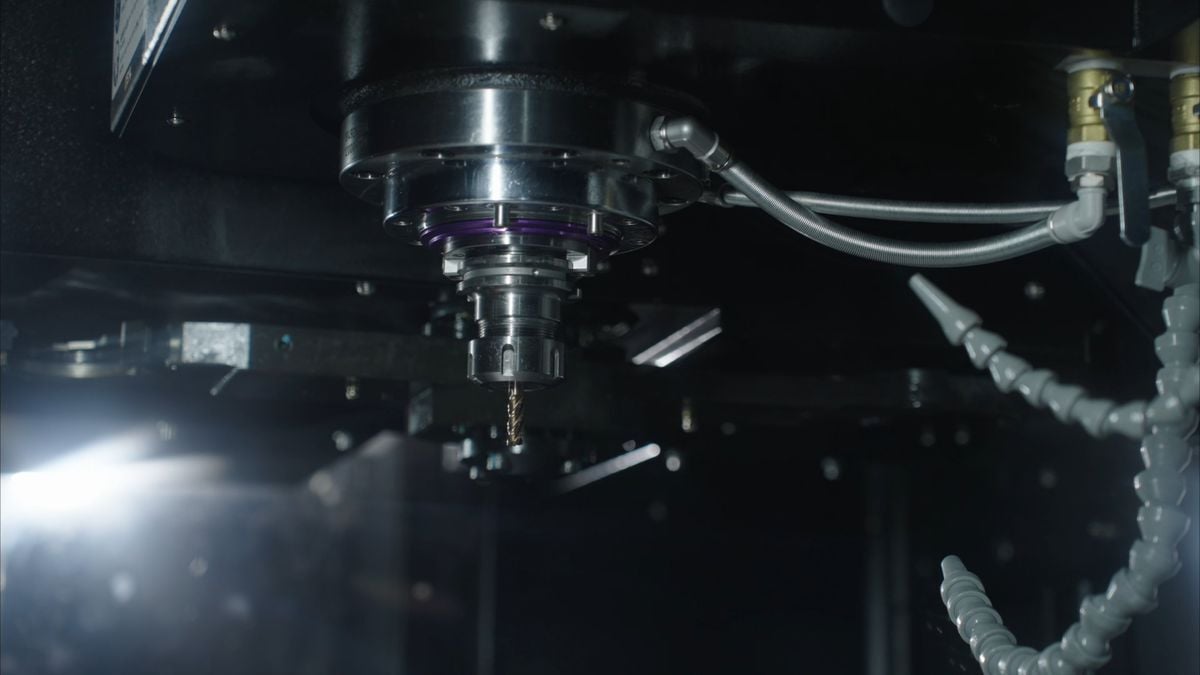

Ax
Vârf de ax
BT40
Viteze ale axului
10.000 rpm (12.000 rpm opțional)
Mecanism de transmisie
Curea/tip direct
Avans
Avans de tăiere
10.000 mm/min
Deplasare rapidă
30.000 mm/min
Schimbător automat de scule
Suport pentru scule
Tip braț
Capacitate de depozitare a sculelor
24 bucăți
Diametru maxim al sculei
125 mm
Lungime maximă a sculei
240 mm
Greutate maximă a sculei
7 kg
De la unealtă la unealtă
2,0 s
Motoare
Puterea motorului axului
11/17 kW

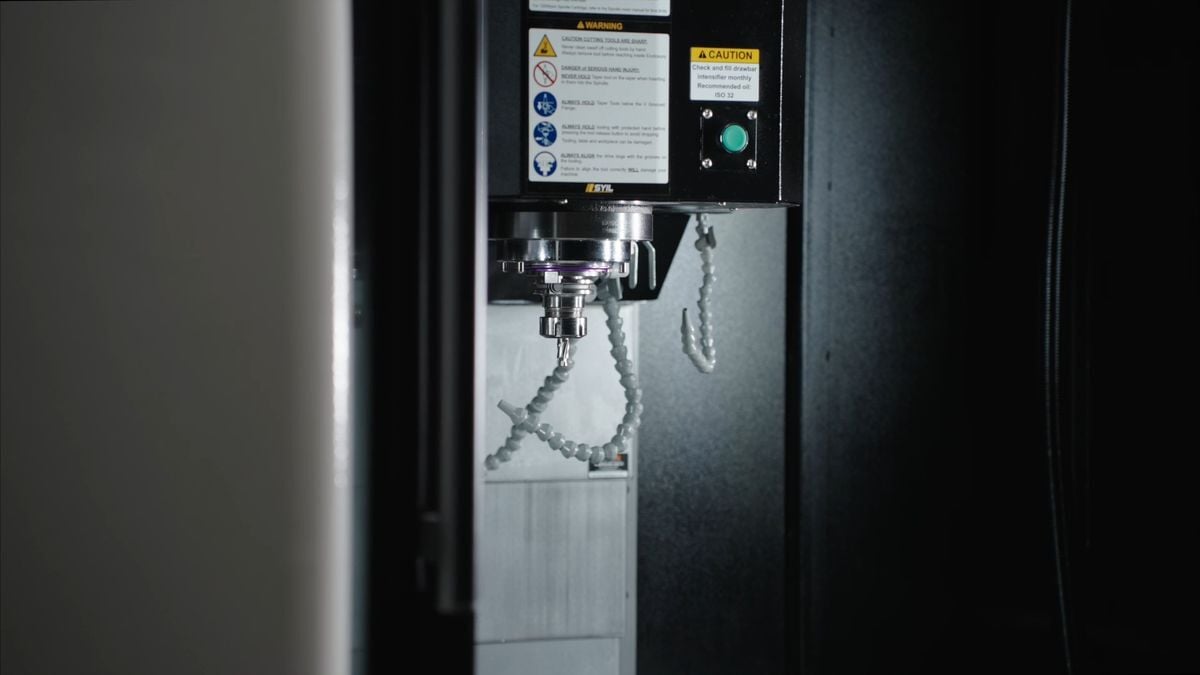

Motoare de acționare axe X, Y, Z
3,9/3,9/5,9 kW
General
Suprafață (L×L×H)
1850×2245×2800 mm
Greutate
6000 kg

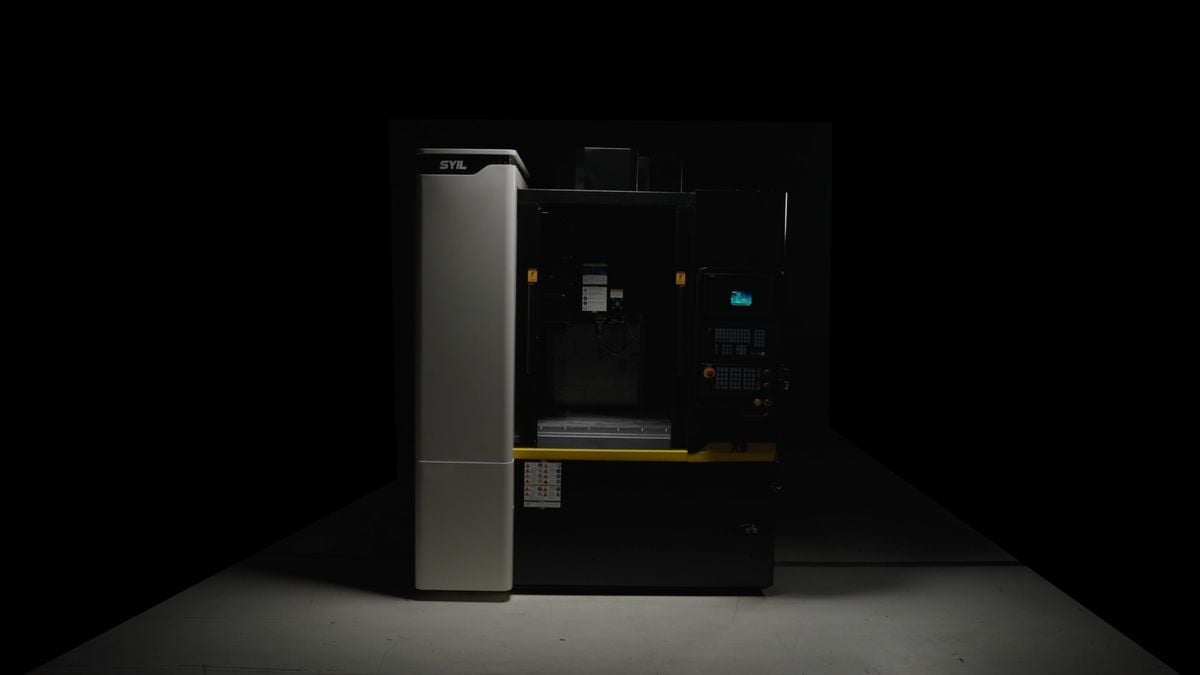

Mașină de frezat verticală X9
Capacități excelente de prelucrare. Gestionarea unei game complete de operațiuni.

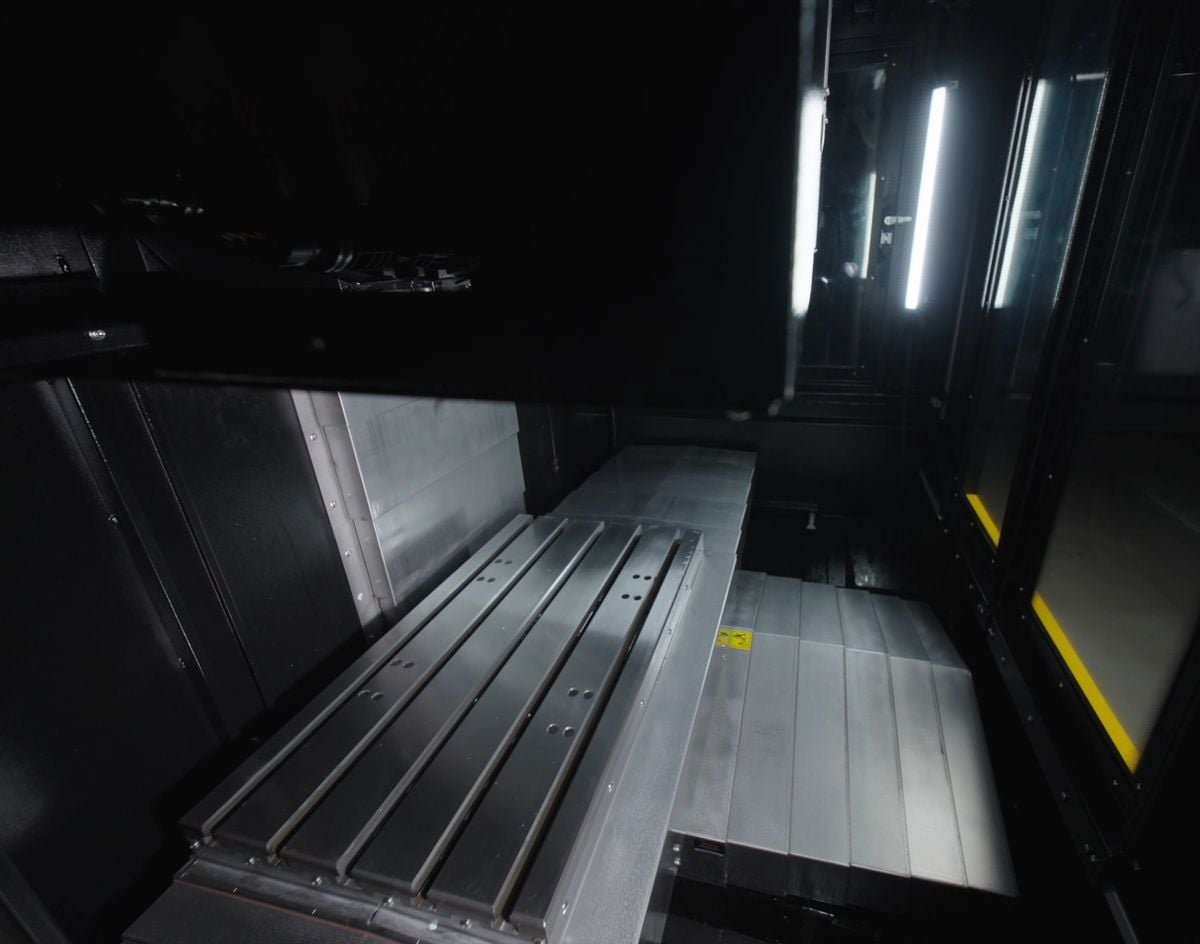

THK
High-precision ball screws and linear guides

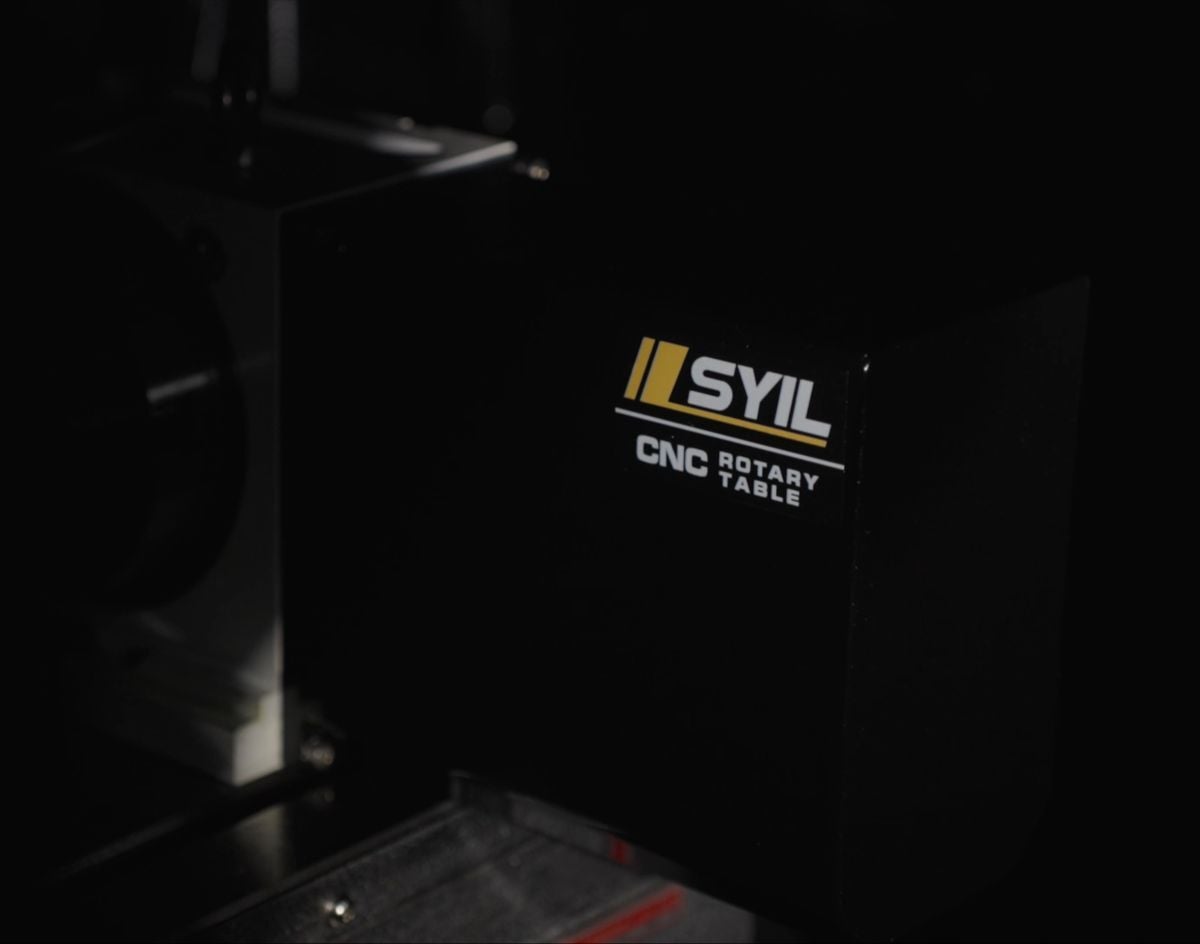

4th axis
Add a 4th axis to your 3-axis machining center

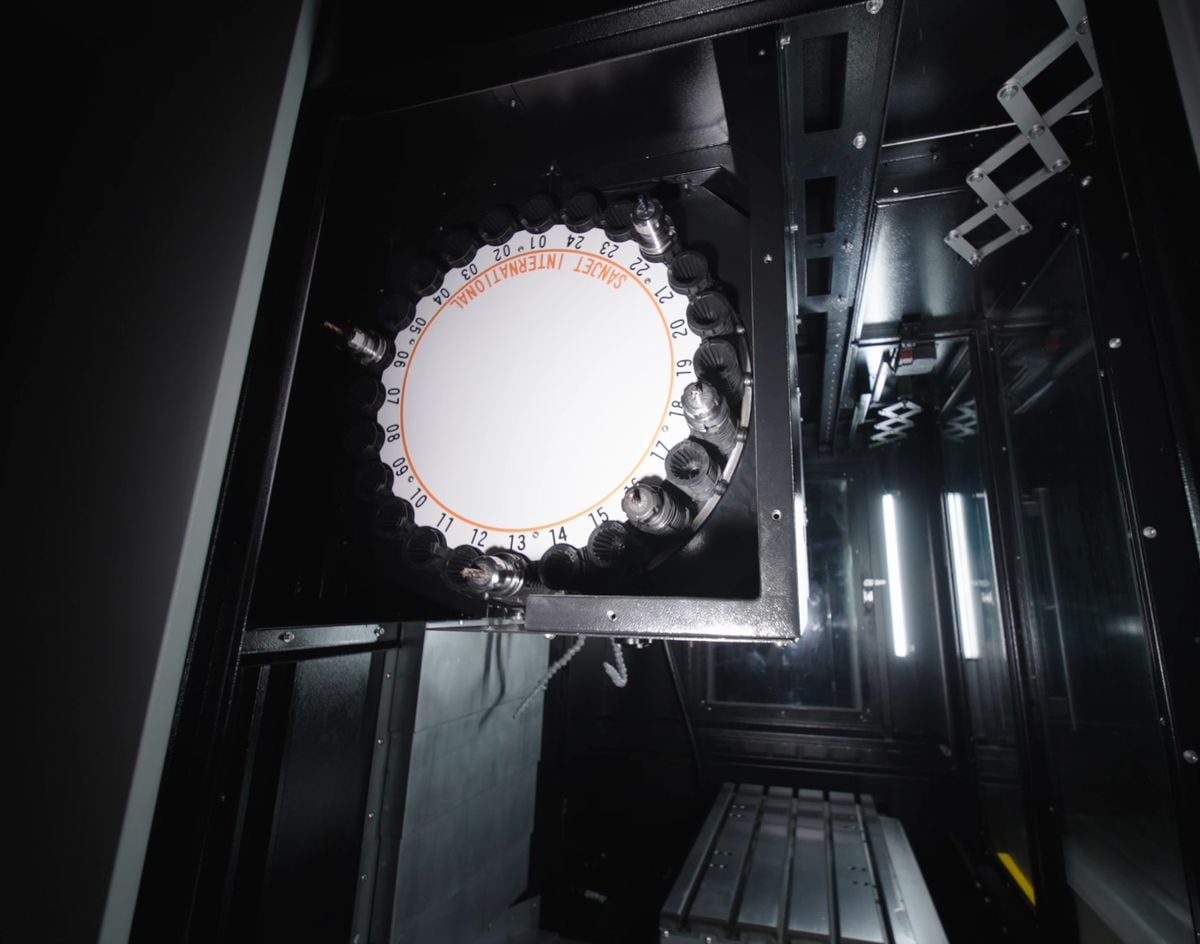

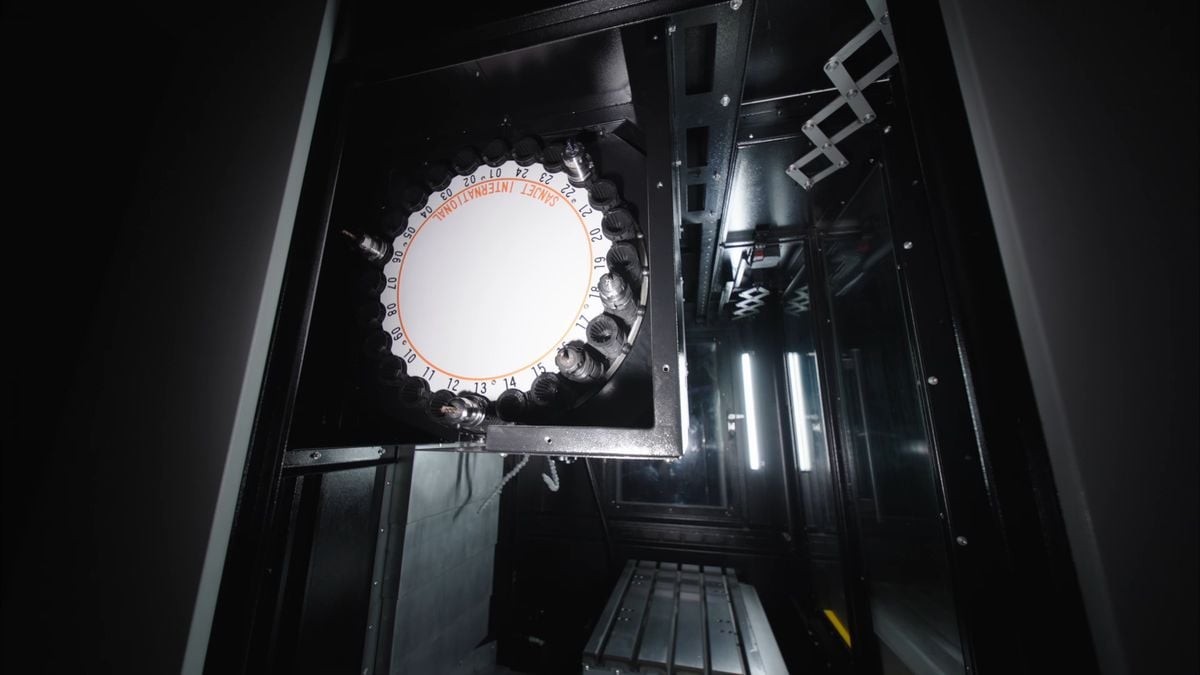

High-speed Servo Tool Changer
24 positions BT40
Opțiuni SYIL X9

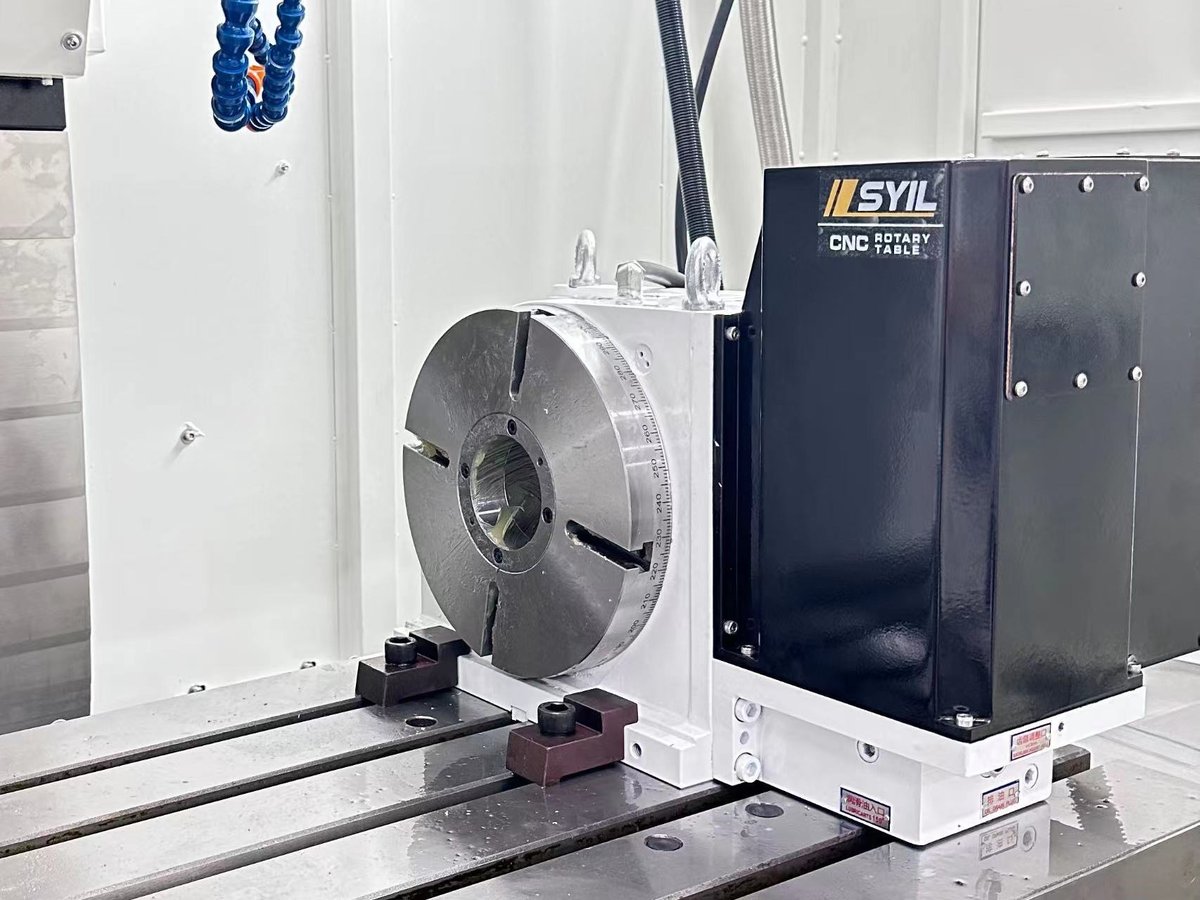

Axa 4 255 mm.
pentru masă rotativă NC de 255 mm.
Tip wireless.
Tip cablu TTC200.
S800.

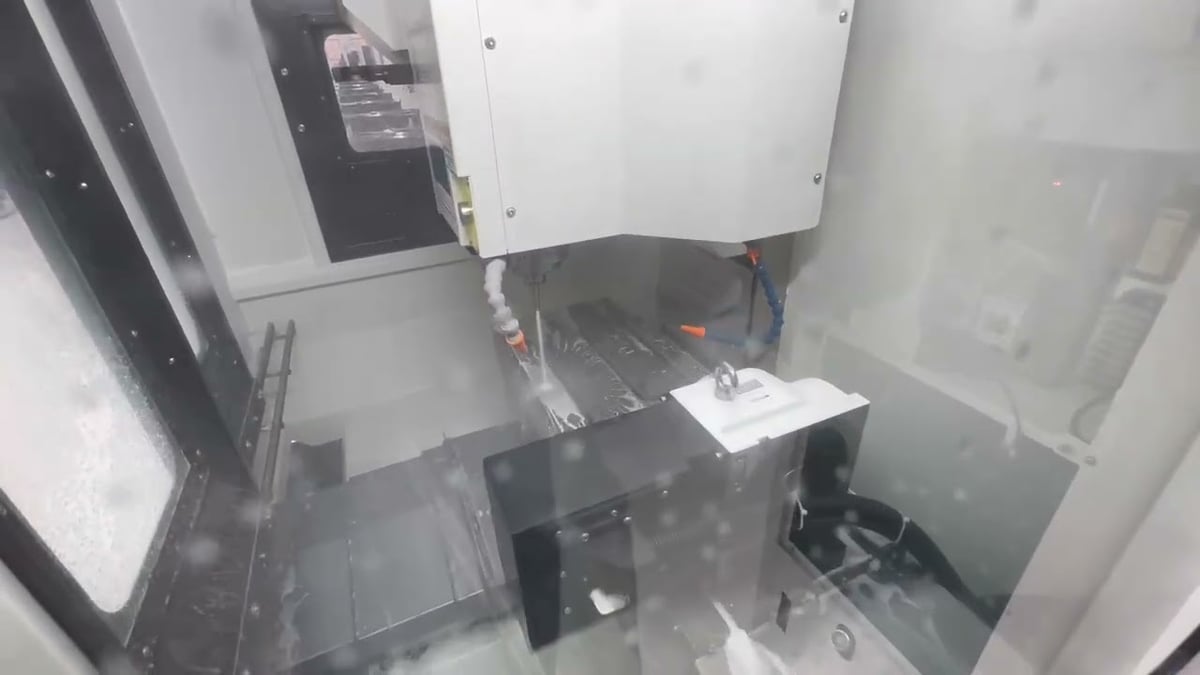

CTS 20 bar.
Specificații tehnice
X5
X7
X9
Tabel

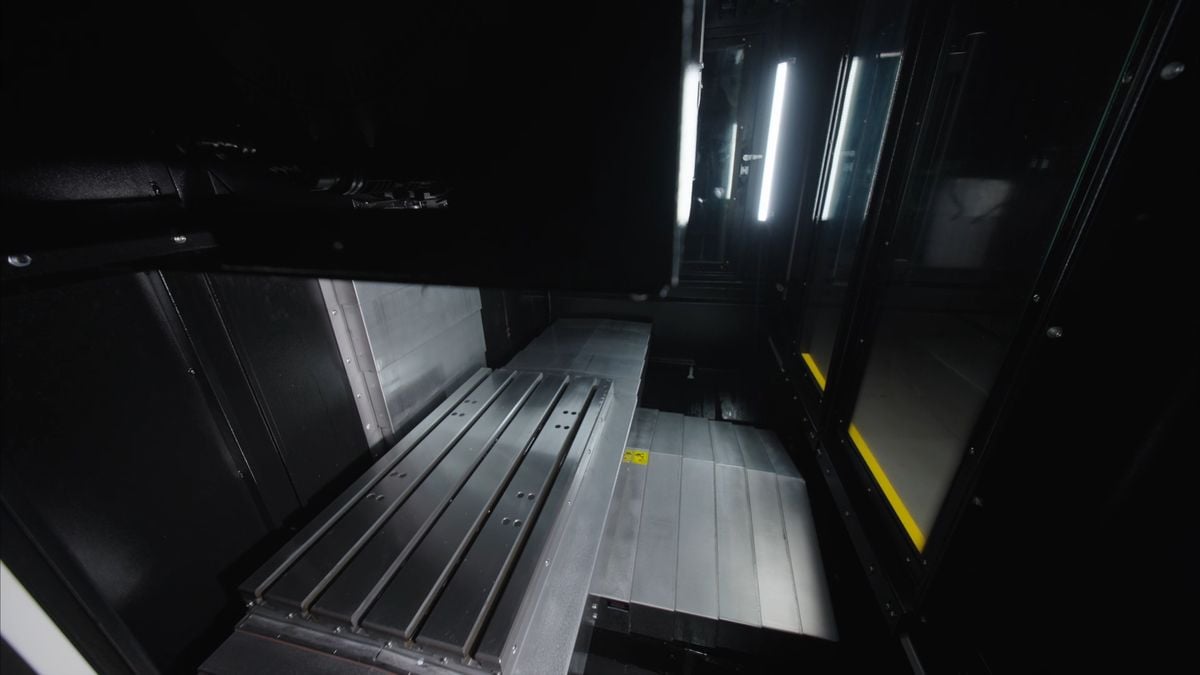

Dimensiunea mesei (mm)
560×260
700×300
860×500
Sarcina mesei (kg)
150
150
500
Suprafața mesei (număr × dimensiune × distanță în mm)
Șanțuri în T 3×14×80
Șanțuri în T 3×14×100
Șanțuri în T 5×18×100
Distanțele de călătorie
Axa X (mm)
300
400
760
Axa Y (mm)
260
300
500
Axa Z (mm)
300
380
500
Distanța de la vârful axului până la blatul mesei
150-450
150-530
100-600
Distanța dintre ax și suprafața coloanei
330
358
530
Ax
Conicitate ax
BT30
BT30
BT40
Transmisie cu motor
Direct
Curea
Curea
Viteza maximă a axului (rpm)
20,000
12,000
10,000 (12,000 opțional)
Hrană
Deplasare rapidă (mm/min)
30,000
30,000
30,000

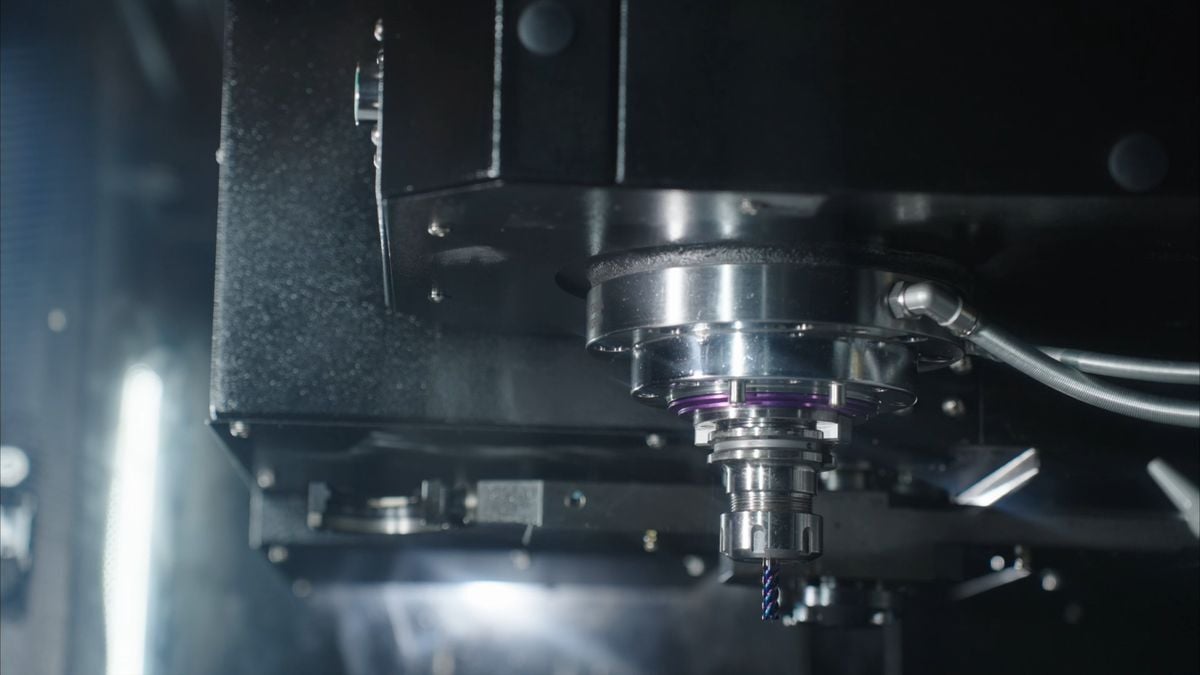

Avans de tăiere (mm/min)
10,000
10,000
10,000
Schimbător automat de scule
Tip
Roată
Braț
Braț
Suport pentru scule
BT30
BT30
BT40
Capacitate de depozitare a sculelor
16
16
24
Diametru maxim al sculei (mm)
63
63
125
Lungime maximă a sculei (mm)
200
200
240
Greutatea maximă a sculei (kg)
3
3
7
Instrument pentru instrument (instrumente)
1
1.5
2
Alte date
Greutatea mașinii (kg)
2180
2200
5000
Dimensiuni mașină L x l x H (mm)
Amprentă inclusiv rezervorul de lichid de răcire și controlerul
Amprentă inclusiv rezervorul de lichid de răcire și controlerul
2020×1000×2360
1800×1600×2250
1850×2245×2800
Presiune minimă/maximă a aerului (MPa (psi))
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
Capacitatea rezervorului de lichid de răcire (litri)
80
80
130
