Schneeberger
Cadru mașină de turnare minerală
Călătorii
Călătorie X
300 mm
Cursa Y
260 mm
Cursa Z
300 mm
Distanța dintre capătul axului și blatul mesei
150-450 mm
Distanța dintre ax și suprafața coloanei
330 mm

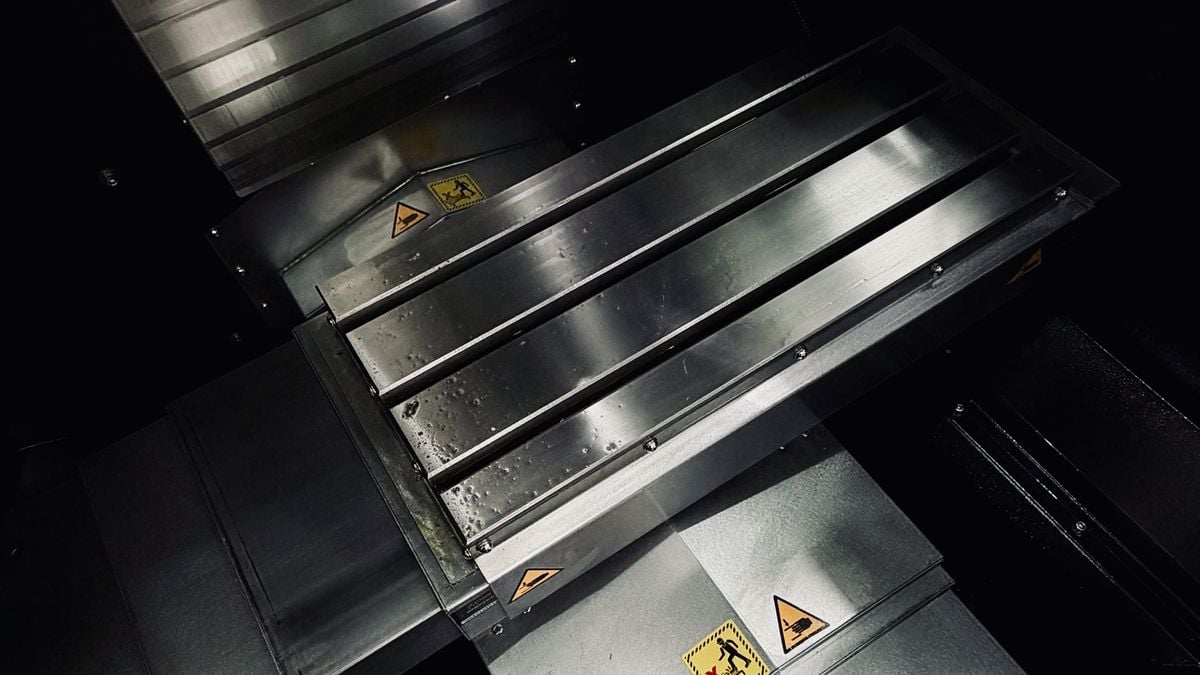

Tabel
Dimensiunea mesei
560×260 mm
Canale în T (număr×dimensiune×distanță)
80 mm
Sarcina maximă a mesei
150 kg
Ax
Capăt de arbore
BT30
Viteza axului
20.000 rpm
Mecanismul de transmitere
Direct

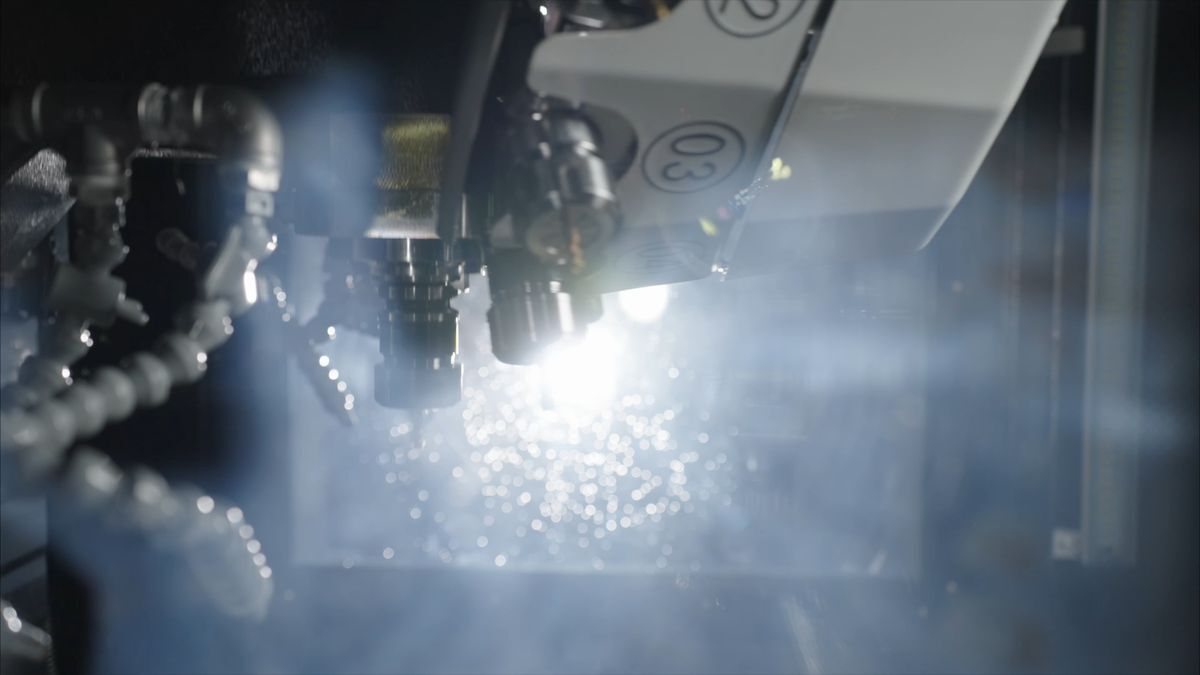

Avans
Avans de tăiere
10.000 mm/min
Deplasare rapidă
30.000 mm/min

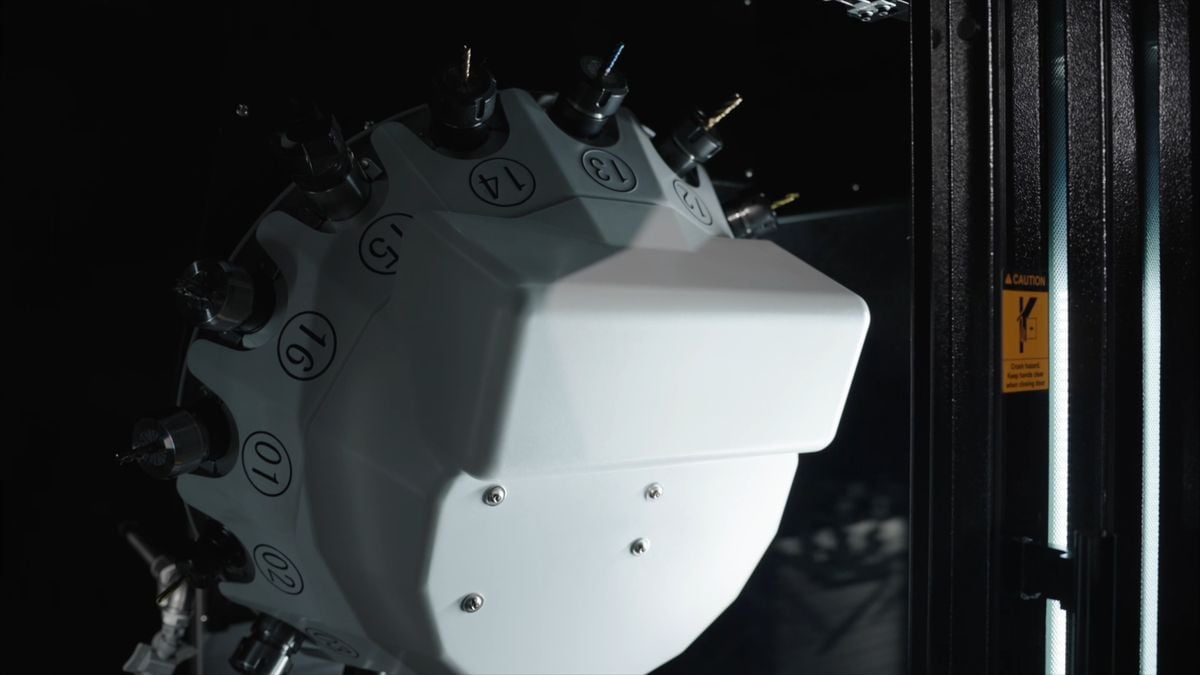

Schimbător automat de scule
Tipul sculei
Roată
Capacitate de depozitare a sculelor
16 poziții
Diametru maxim al sculei
63 mm
Lungimea maximă a sculei
200 mm
Greutate maximă a sculei
3 kg
De la unealtă la unealtă
1 s

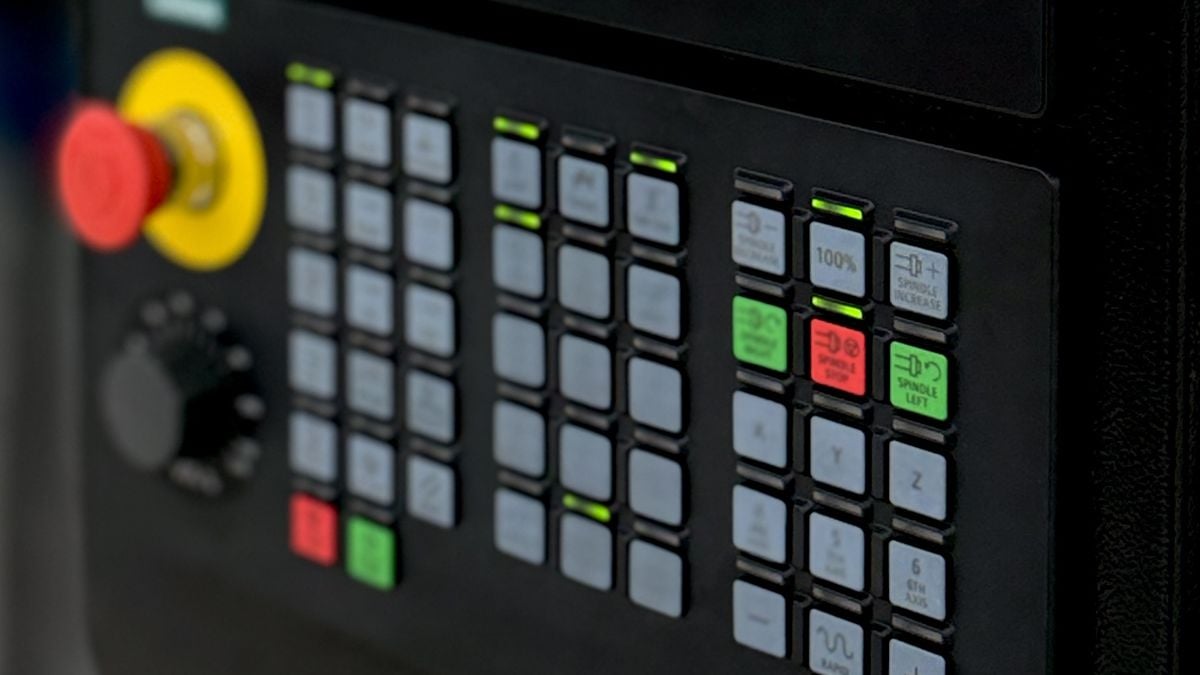

Putere - Siemens
Puterea motorului axului (viteză/max.)
4,8 kW
Motoare de acționare (X, Y, Z)
1/2,2/3,5 kW
Sursă de alimentare
AC380V/ trifazic
Putere
12 kVA

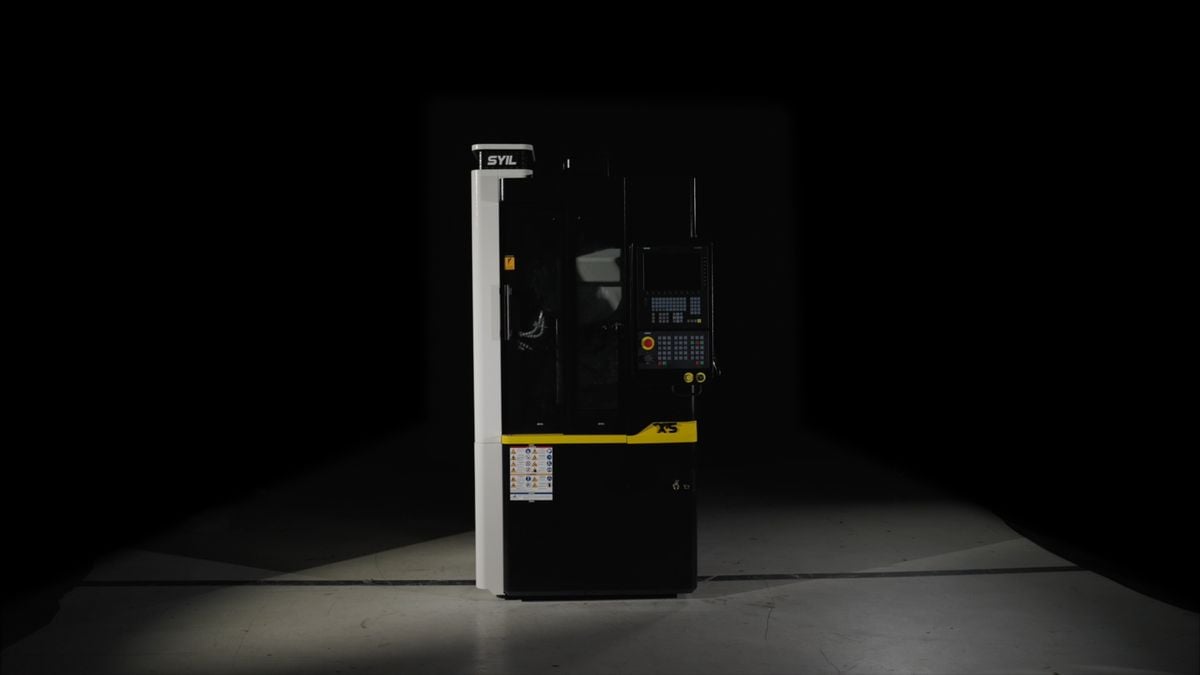

Dimensiunile și greutatea mașinii
Dimensiuni podea (L×L×H)
2020×1000×2360 mm
Motoare de acționare (X, Y, Z)
1/2,2/3,5 kW
Sursă de alimentare
AC380V/ trifazic
Putere
12 kVA
Economie de spațiu și bani

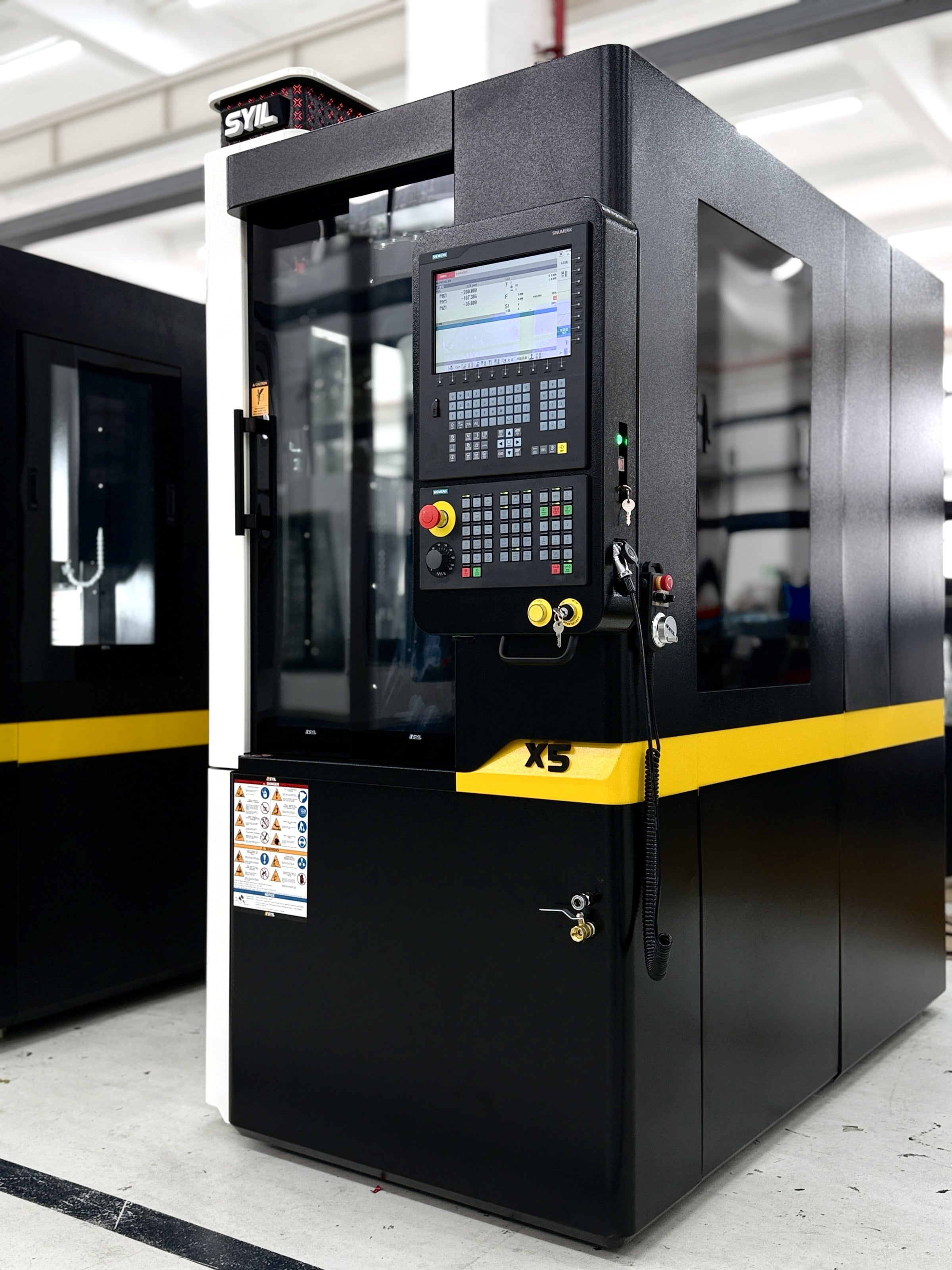

SYIL X5 este un centru de prelucrare cu 3 axe pentru precizie maximă și performanță puternică. Puteți adăuga cu ușurință o a 4-a axă la X5.

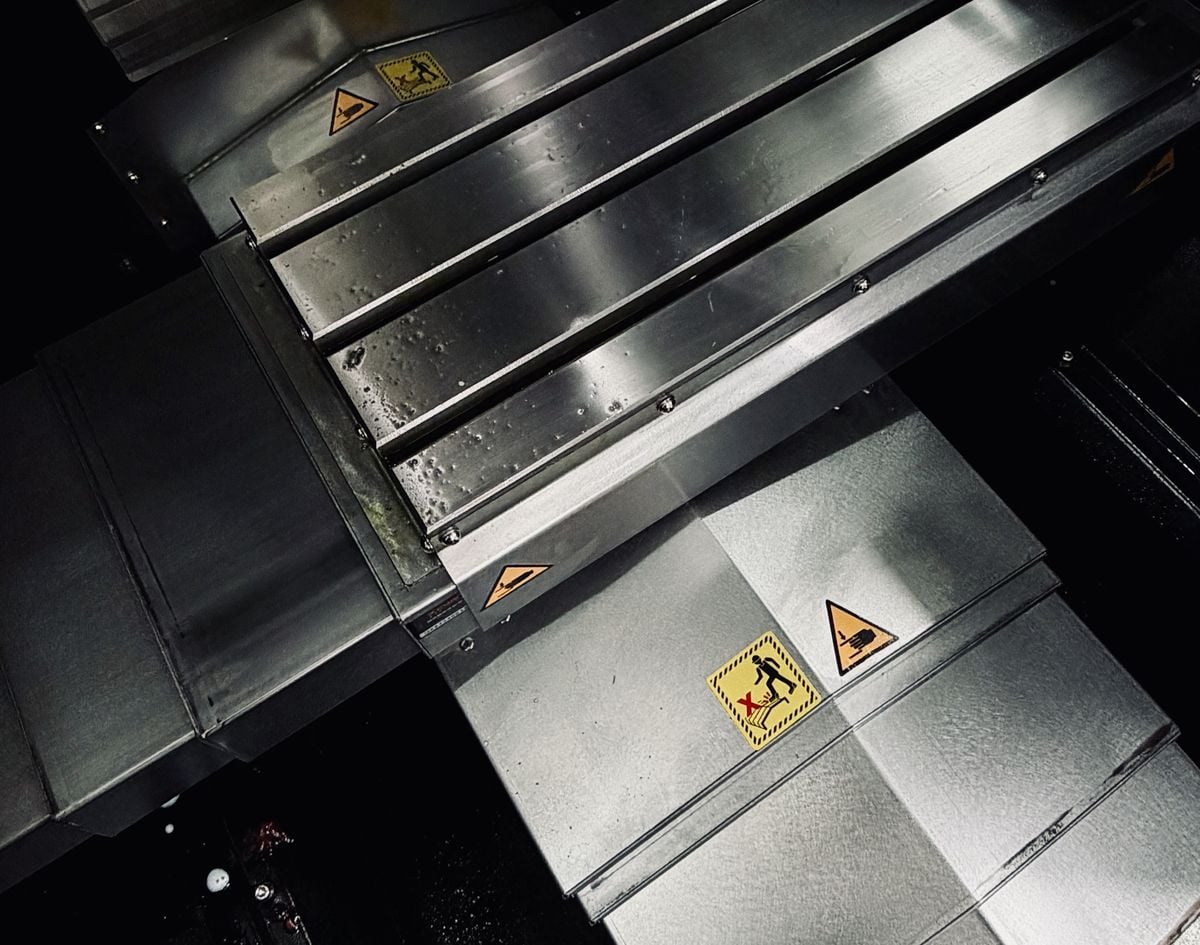

THK
Șuruburi cu bile și ghidaje liniare de înaltă precizie

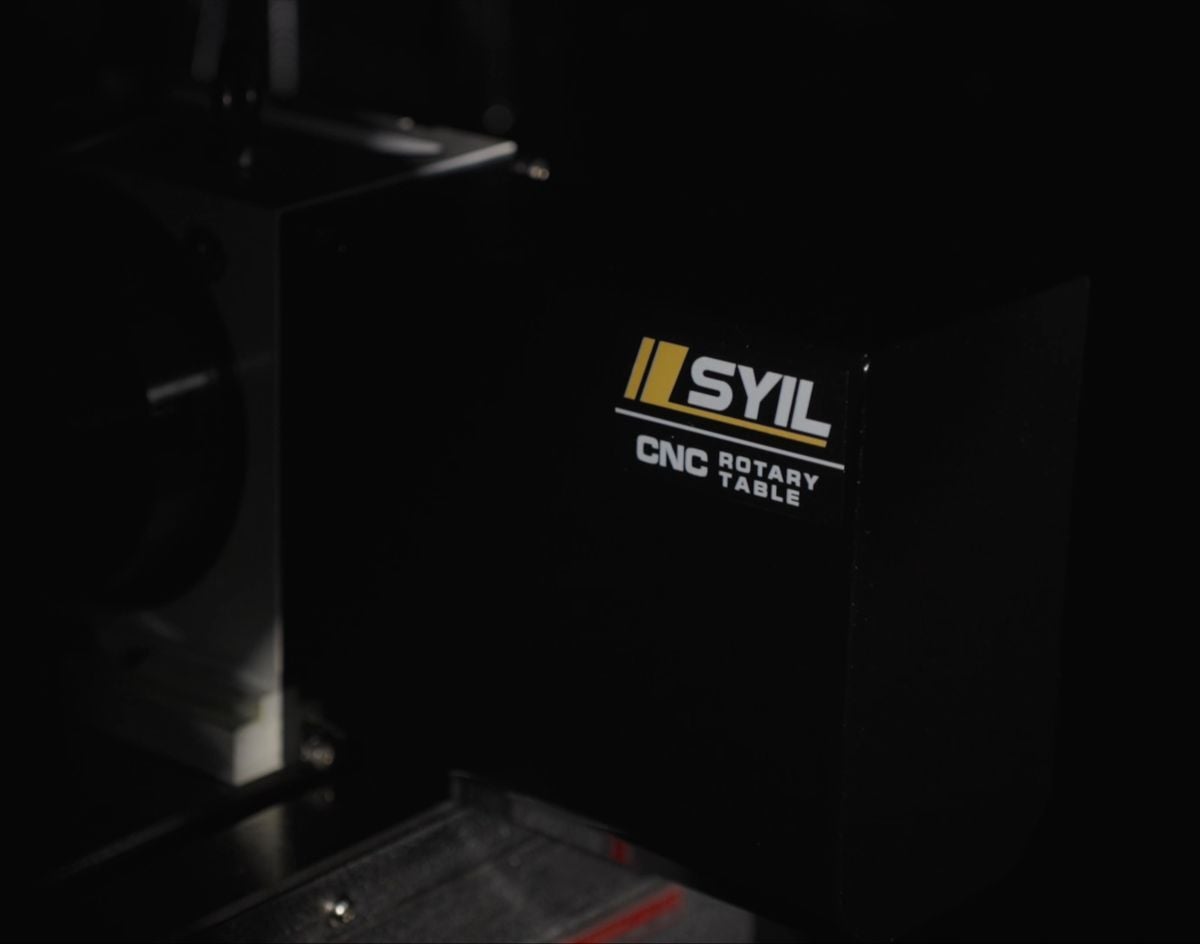

A 4-a axă
Adăugați o a 4-a axă la centrul dvs. de prelucrare cu 3 axe

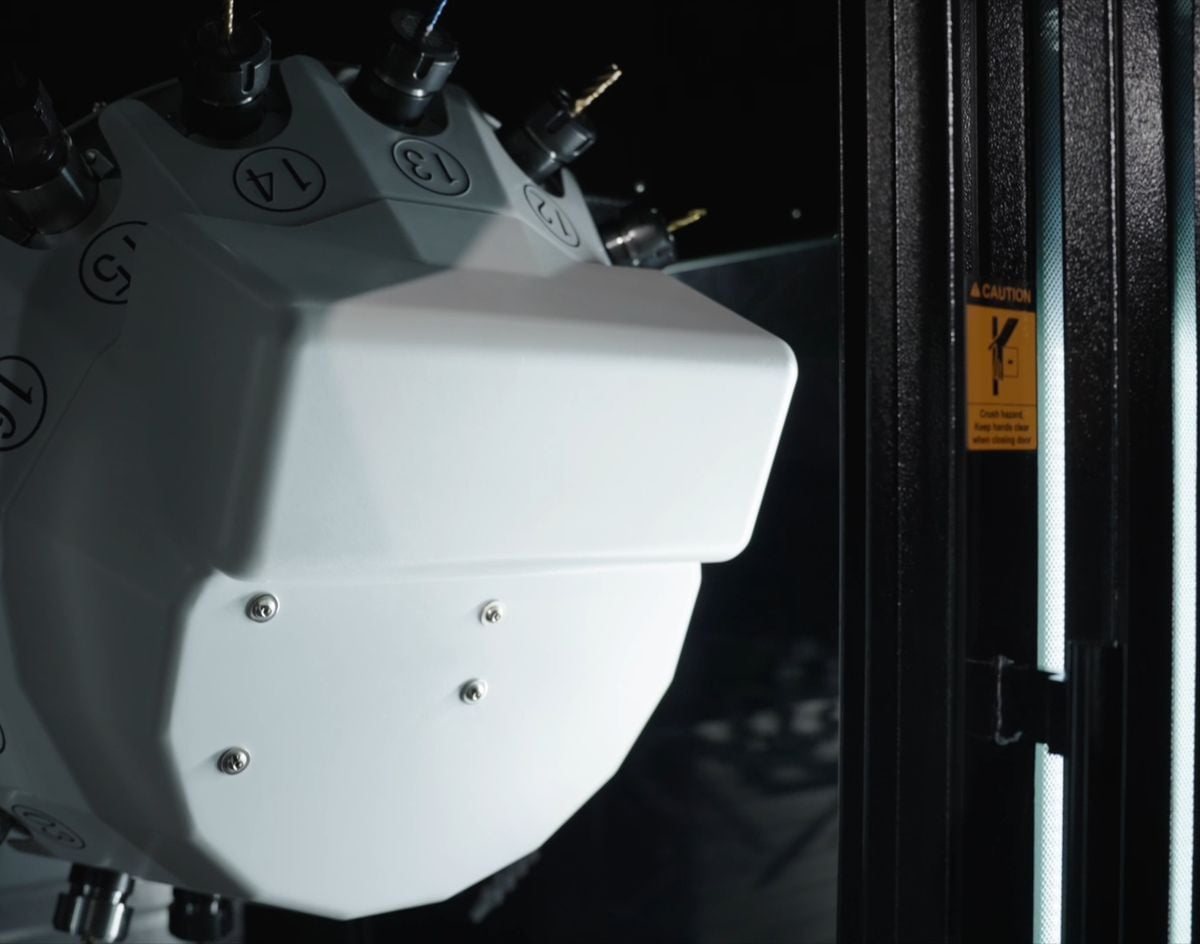

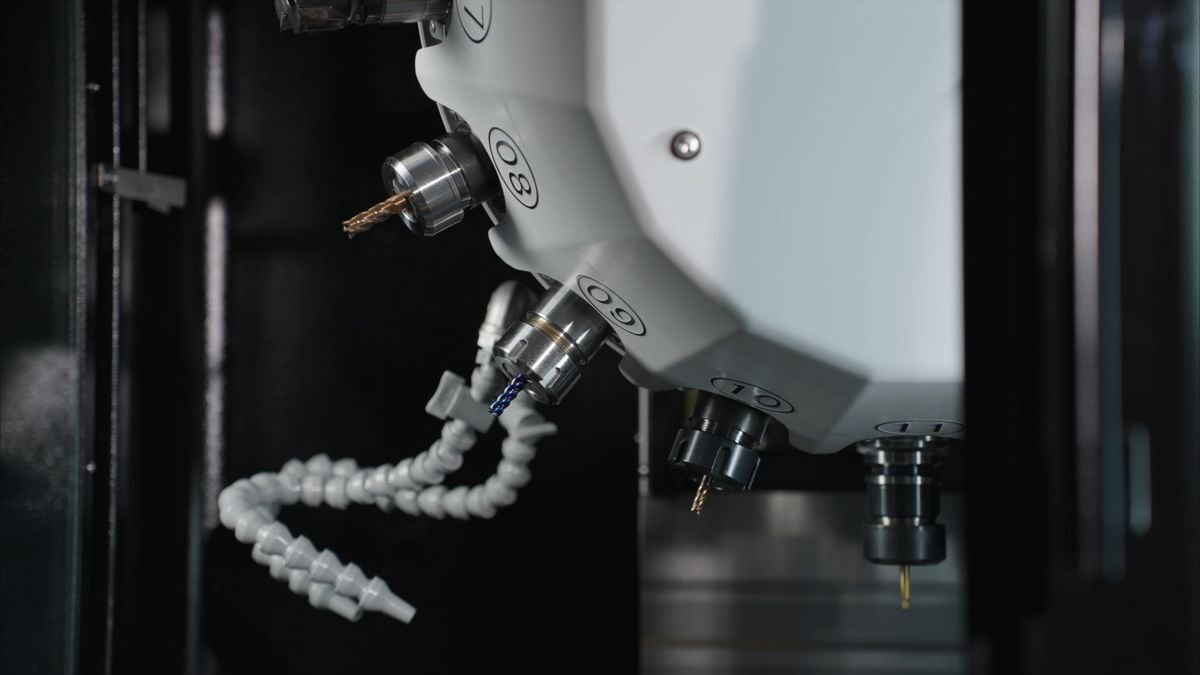

Schimbător de scule servo de mare viteză
16 poziții BT30
Opțiuni SYIL X5
125 mm.
pentru masă rotativă NC de 125 mm.
Unitate de extracție S200.
Tip wireless.
Tip cablu TTC200.
Specificații tehnice
X5
X7
X9
Tabel
Dimensiunea mesei (mm)
560×260
700×300
860×500
Sarcina mesei (kg)
150
150
500
Suprafața mesei (număr × dimensiune × distanță în mm)
Șanțuri în T 3×14×80
Șanțuri în T 3×14×100
Șanțuri în T 5×18×100
Distanțele de călătorie
Axa X (mm)
300
400
760
Axa Y (mm)
260
300
500
Axa Z (mm)
300
380
500
Distanța de la vârful axului până la blatul mesei
150-450
150-530
100-600
Distanța dintre ax și suprafața coloanei
330
358
530
Ax
Conicitate ax
BT30
BT30
BT40
Transmisie cu motor
Direct
Curea
Curea
Viteza maximă a axului (rpm)
20,000
12,000
10,000 (12,000 opțional)
Hrană
Deplasare rapidă (mm/min)
30,000
30,000
30,000
Avans de tăiere (mm/min)
10,000
10,000
10,000
Schimbător automat de scule
Tip
Roată
Braț
Roată
Suport pentru scule
BT30
BT30
BT40
Capacitate de depozitare a sculelor
16
16
24
Diametru maxim al sculei (mm)
63
63
125
Lungime maximă a sculei (mm)
200
200
240
Greutatea maximă a sculei (kg)
3
3
7
Instrument pentru instrument (instrumente)
1
1.5
2
Alte date
Greutatea mașinii (kg)
2180
2200
5000
Dimensiuni mașină L x l x H (mm)
Amprentă inclusiv rezervorul de lichid de răcire și controlerul
Amprentă inclusiv rezervorul de lichid de răcire și controlerul
2020×1000×2360
1800×1600×2250
1850×2245×2800
Presiune minimă/maximă a aerului (MPa (psi))
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
Capacitatea rezervorului de lichid de răcire (litri)
80
80
130
