THK
Șuruburi cu bile și ghidaje liniare de înaltă precizie
Capacitate de procesare
Dimensiunea mandrinei
250 mm
Diametru maxim de rotire peste pat
ø630 mm
Diametru maxim de rotire peste cărucior
ø330 mm
Lungimea maximă a piesei de prelucrat
800 mm (1100 mm/ 1500 mm)
Diametrul maxim al piesei de prelucrat
ø520 mm
.png)
Ax
Viteza maximă
3500 rpm
Vârful axului
A2-8
Diametrul alezajului axului
ø91 mm
Diametrul interior al axului
ø75 mm
Puterea axului
15/18,5 kW
Suport pentru scule
Tip
Turelă servo
Instrumente
12
Min. Instrument la instrument
0,2 s
Max. De la unealtă la unealtă
0,5 s
Dimensiunea maximă a tijei sculei
25 pe 25 milimetri
Diametrul maxim al tijei sculei
ø40 mm
Viteza maximă de lucru a sculei
5000 rpm
Model de scule live
BMT55
Călătorii
X Deplasare rapidă
30 m/min
Z Deplasare rapidă
30 m/min
X Călătorii
260+10 mm
Z Călătorii
850 mm (1150 mm/ 1550 mm)
Culise
Traversare rapidă a capului mobil
10 m/min
Conicitate manșon
MT5
Dimensiuni și greutate
Dimensiuni (LxLxH)
2500x1720x1740 mm
Greutate
6200 kg/ 6800 kg/ 7220 kg

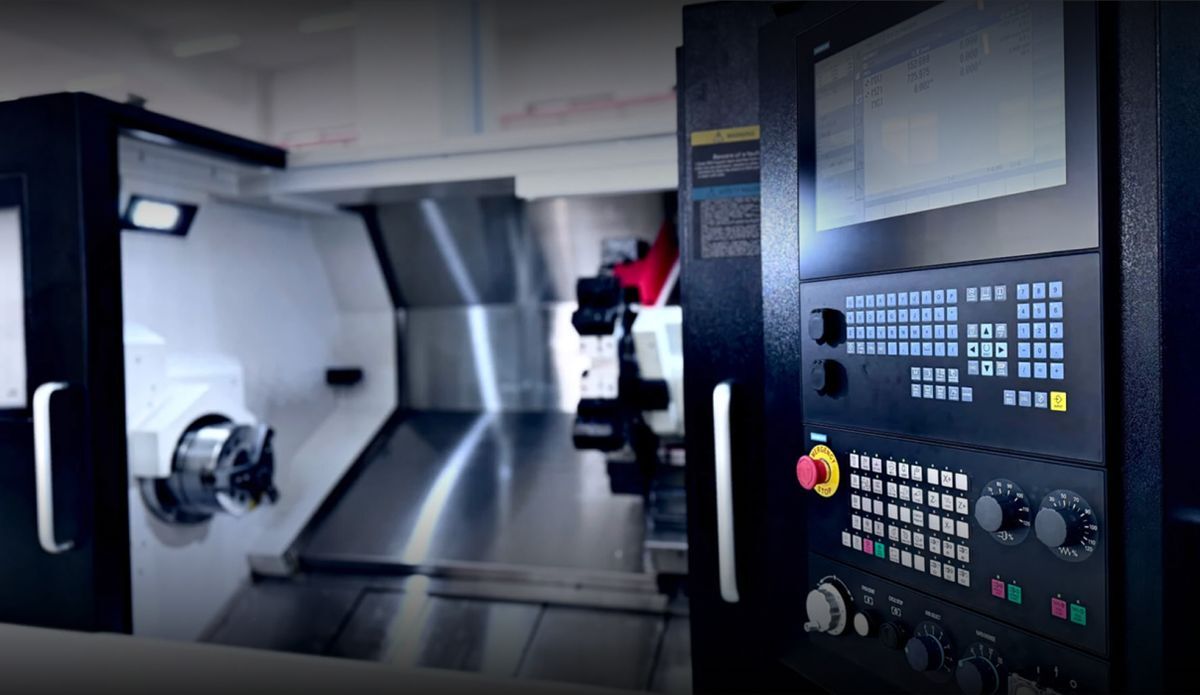

Caracteristici principale SYIL L4

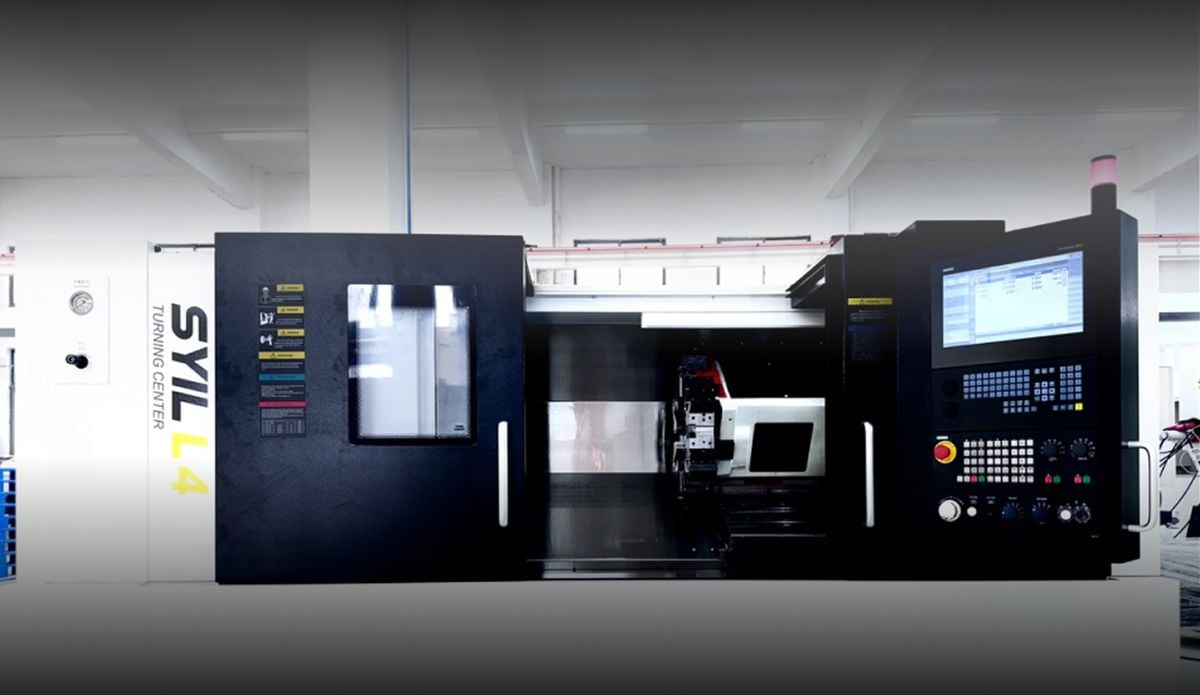

Centru de strunjire SYIL L4: prelucrare CNC de înaltă performanță a pieselor de dimensiuni mari.

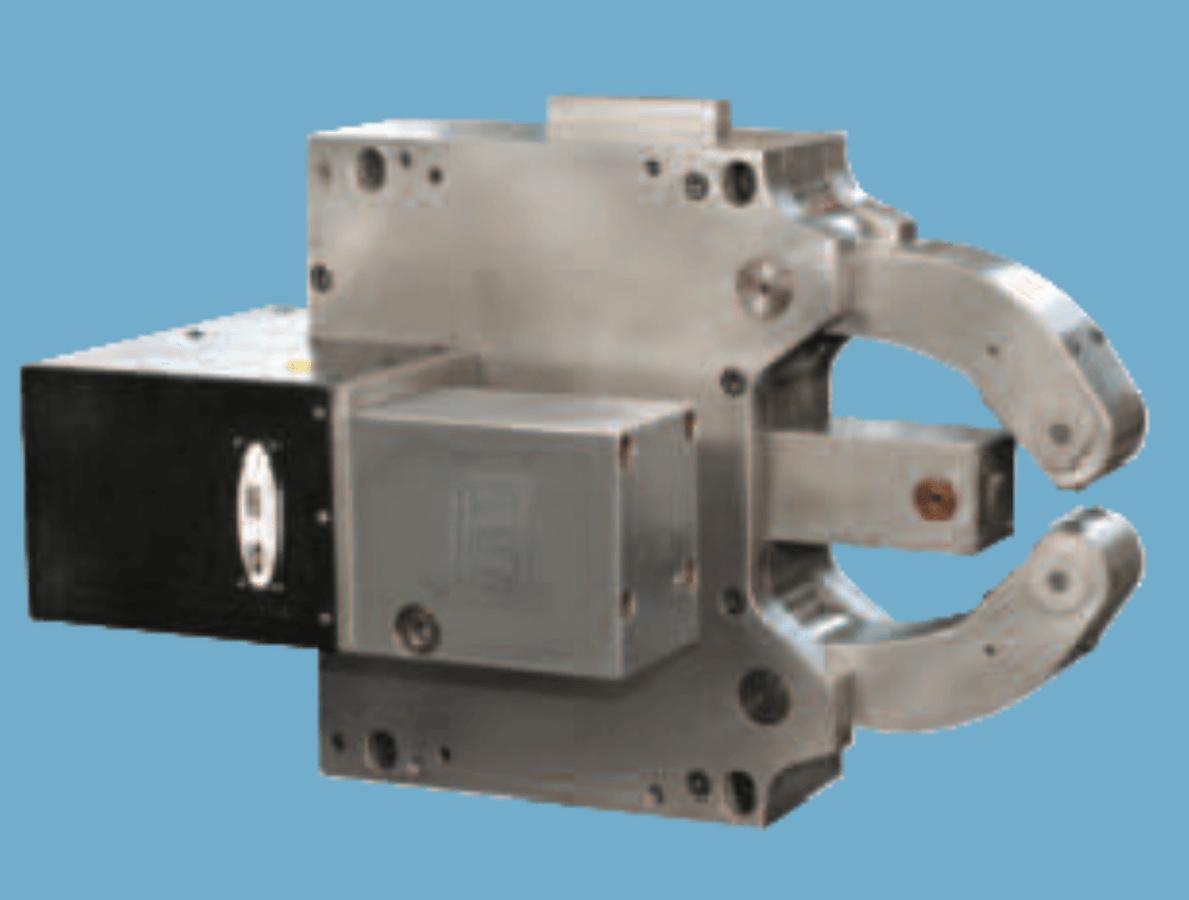

.png?width=5760&name=Mask%20group%20(58).png)
.png)

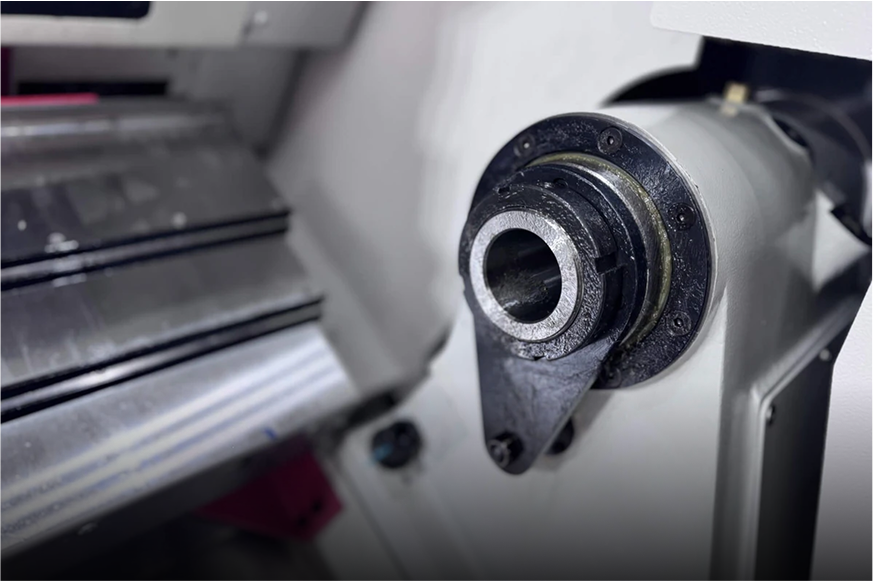

Unitate servo-axă de mare viteză
Viteza maximă a axului 3500 rpm
Specificații tehnice
L2
L3
L4
Capacitate de procesare
Dimensiunea mandrinei
8 țoli
20 cm
250 mm
Diametru maxim de rotire peste pat
ø510 mm
ø550 mm
ø630 mm
Diametru maxim de rotire peste cărucior
ø260mm
ø290 mm (cu axa Y: 200 mm)
ø330 mm
Lungimea maximă a piesei de prelucrat
300mm
500 mm (cu axa Y: 530 mm, cu contra-ax: 450 mm)
800 mm (1100 mm/ 1500 mm)
Diametrul maxim al piesei de prelucrat
ø380mm
ø380mm
ø520mm
Ax
Viteza maximă
4000rpm
4000rpm
3500 rpm
Vârful axului
A2-6
A2-6
A2-8
Diametrul alezajului axului
ø66mm
ø63mm
ø91mm
Diametrul interior al axului
ø52mm
ø52mm
ø75mm
Puterea axului
11/15kW
11/15kW
15/18,5 kW
Indexare minimă axă C
--
0.001°
--
Contra-ax
Dimensiunea mandrinei
--
6 țoli
--
Viteza nominală / Viteza maximă
--
1750/6000rpm
--
Vârful axului
--
A2-5
--
Diametrul alezajului axului
--
ø56mm
--
Diametrul interior al axului
--
ø45mm
--
Puterea axului
--
11kW
--
Călătorii
--
530 mm
--
Traversare rapidă
--
30m/min
--

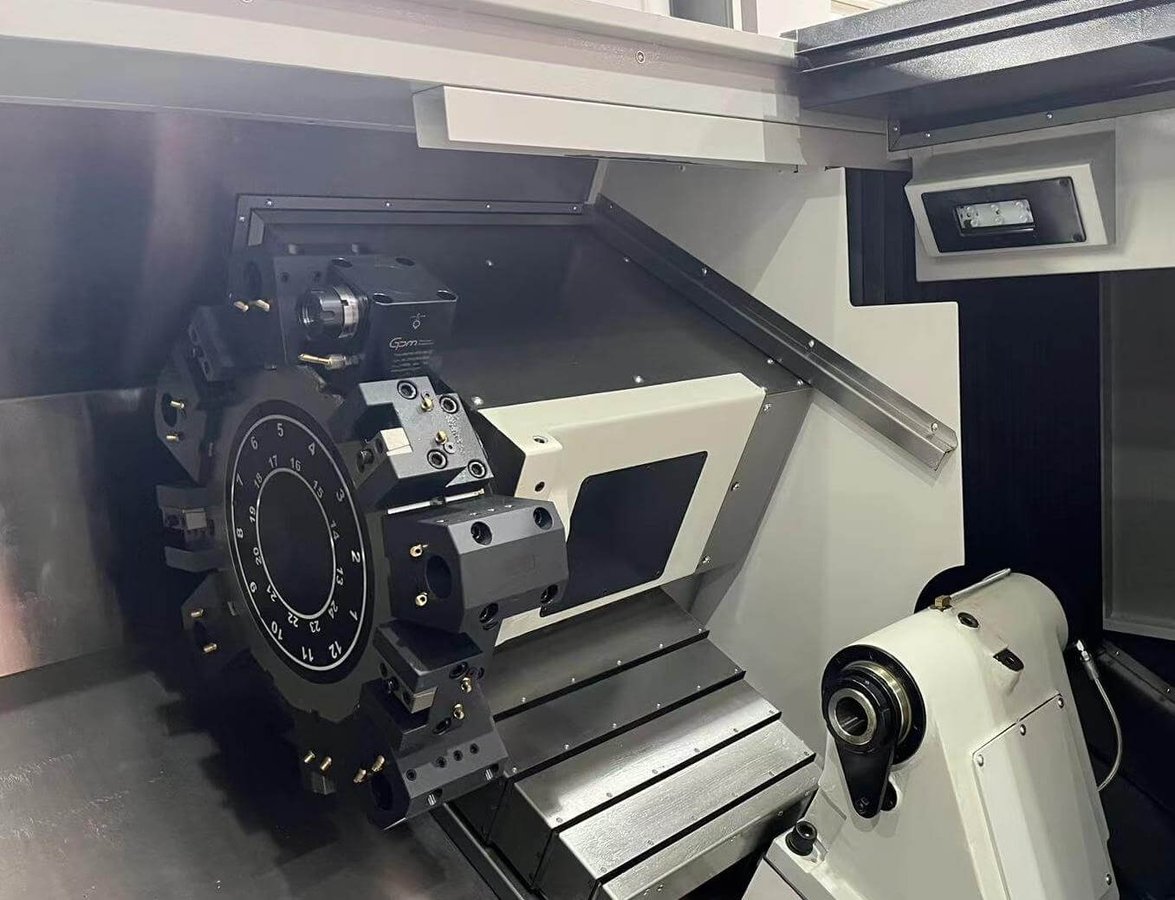

Suport pentru scule
Tip
Turelă servo
Turelă electrică
Turelă servo
Instrumente
8/12
12
12
Dimensiunea tijei sculei
25x25/20x20mm
25x25mm
25x25mm
Diametrul tijei sculei
ø40/ø32mm
ø40mm
ø40mm
Min. Instrument la instrument
--
0,2 secunde
0.2s
Max. De la unealtă la unealtă
--
0.5s
0.5s
Viteza maximă a sculei în funcțiune
--
5000rpm
5000rpm
Model de scule live
--
BMT55
BMT55
Călătorii
X Deplasare rapidă
30m/min
30m/min
30m/min
Z Deplasare rapidă
30m/min
30m/min
30m/min
Y Traversă rapidă
--
15m/min
--
X Călătorii
200mm
190+10mm
260+10 mm
Z Călătorii
360mm
550 mm (cu axa Y: 490+-50 mm)
850 mm (1150 mm/ 1550 mm)
Stocul cozii
Cursa de la păpușa mobilă la mandrină
--
465 mm (cu axa Y: 500 mm)
--
Deplasare rapidă a capului mobil
--
30m/min
10m/min
Conicitate manșon
--
MT4
MT5
Dimensiuni și greutate
Dimensiuni (LxLxH)
1775x1600x1690mm
2500 x 1720 x 1740 mm (cu axa Y: 2680 x 1750 x 1850 mm, cu contra-ax: 2680 x 1750 x 1850 mm)
2500x1720x1740 mm
N.W.
3050kg
4000kg
6200 kg/ 6800 kg/ 7220 kg
