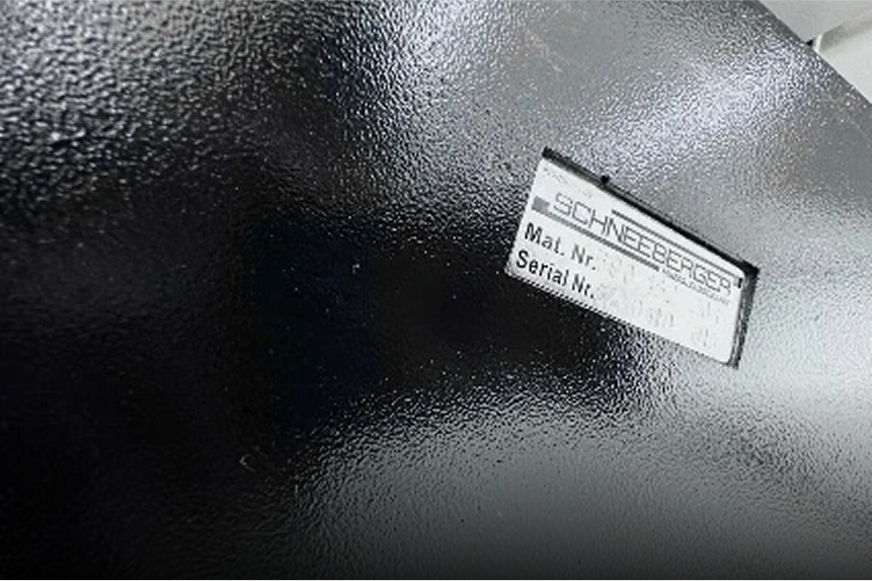

Schneeberger
Cadru mașină de turnare minerală

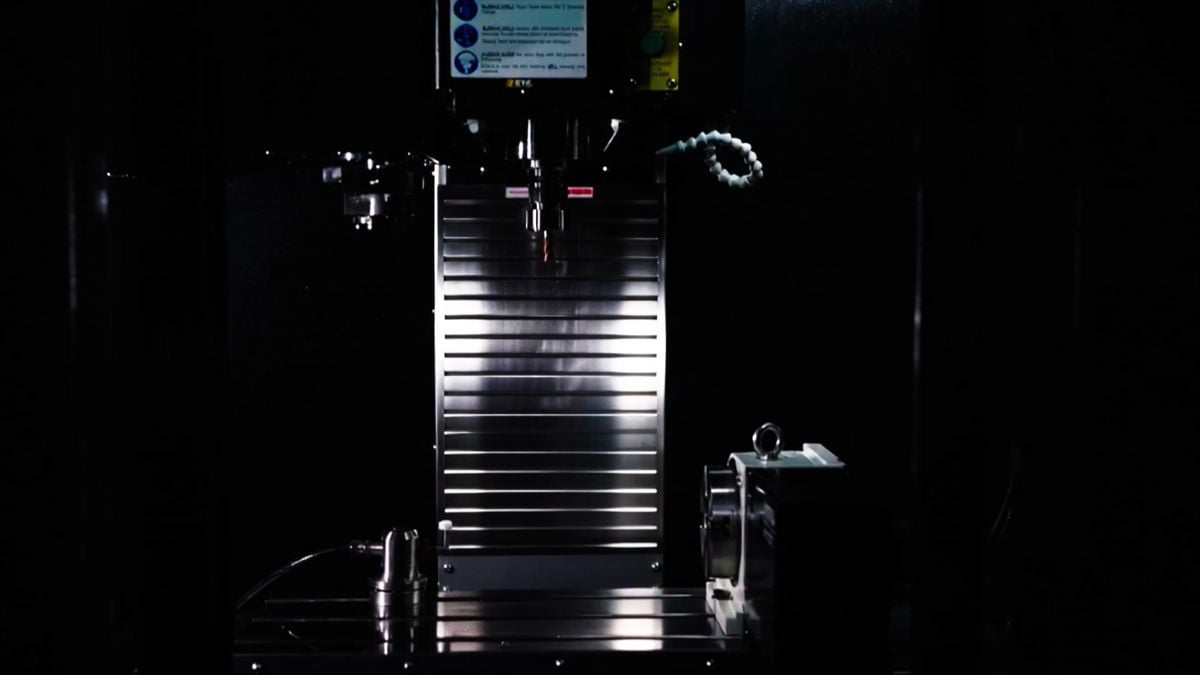

Călătorii
Călătorie X
400 mm
Călătorie Y
300 mm
Călătorie Z
380 mm
Distanța dintre capătul axului și blatul mesei
150-530 mm
Distanța dintre ax și suprafața coloanei
358 mm

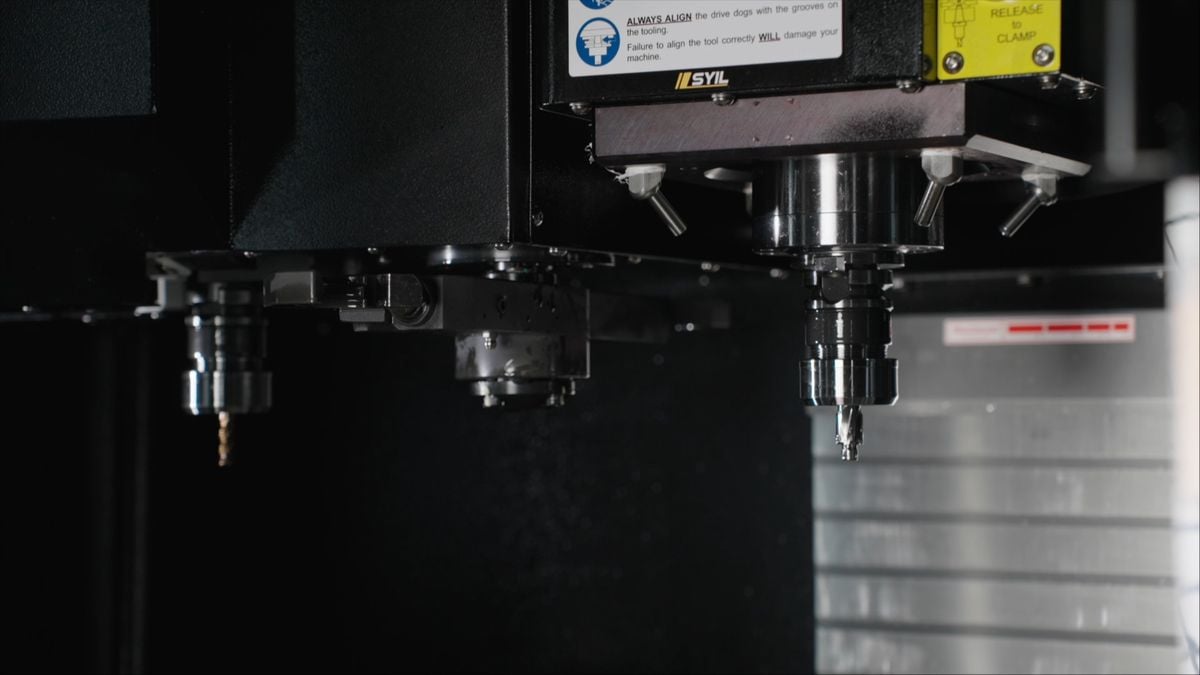

Tabel
Dimensiunea mesei
700×300 mm
Canale în T (număr×dimensiune×distanță)
3×14×100 mm
Sarcina maximă a mesei
150 kg

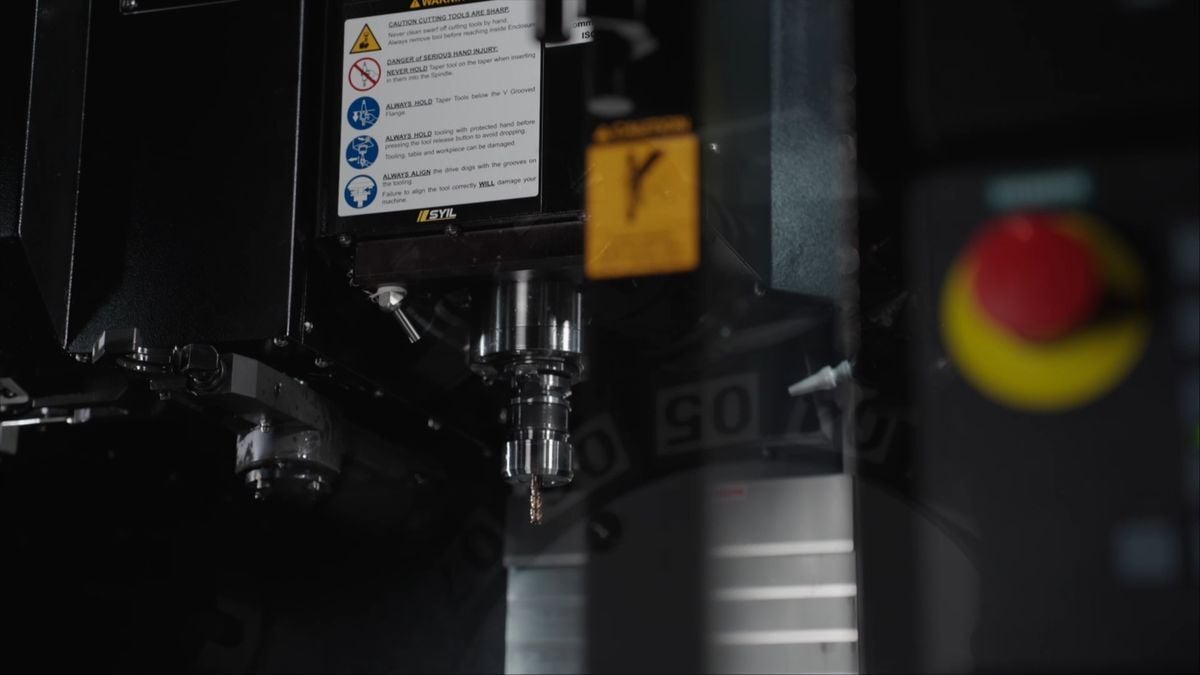

Ax
Vârf conic
BT30
Viteze ale axului
12.000 rpm
Mecanismul de transmisie
Curea

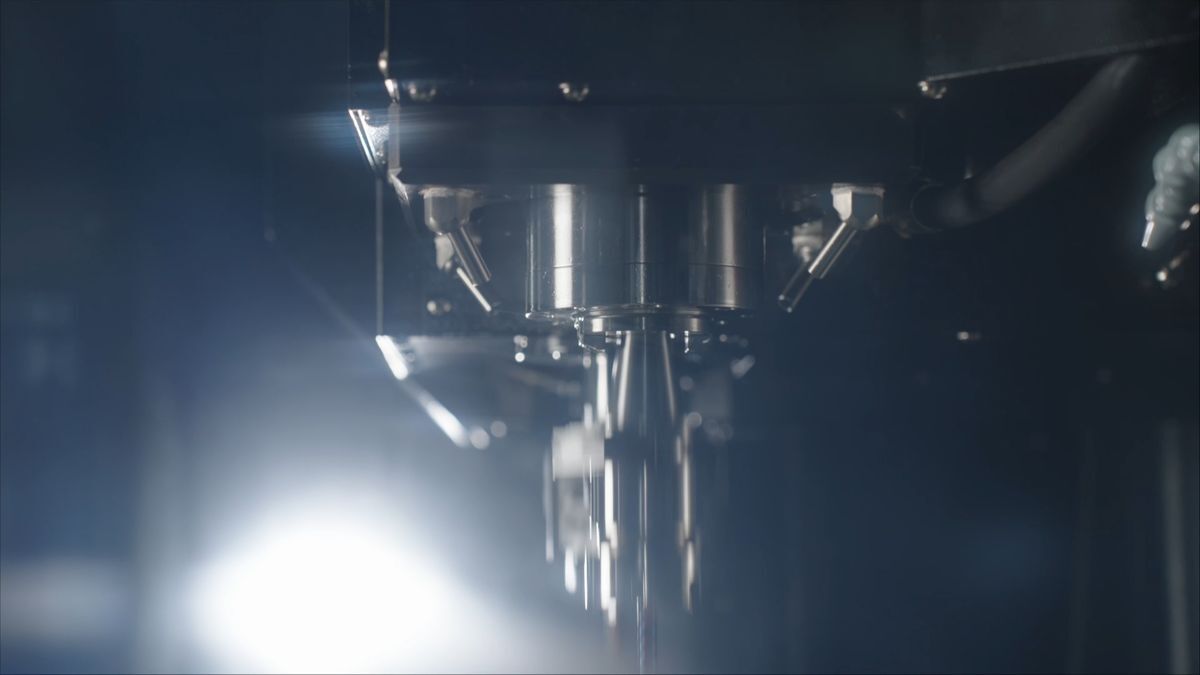

Avans
Avans de tăiere
10.000 mm/min
Deplasare rapidă
30.000 mm/min
-1.png)
Schimbător automat de scule
Tipul instrumentului
Tip braț
Capacitate de depozitare a sculelor
16 bucăți
Diametru maxim al sculei
63 mm
Lungime maximă a sculei
200 mm
Greutate maximă a sculei
3 kg
De la unealtă la unealtă
1,5 s

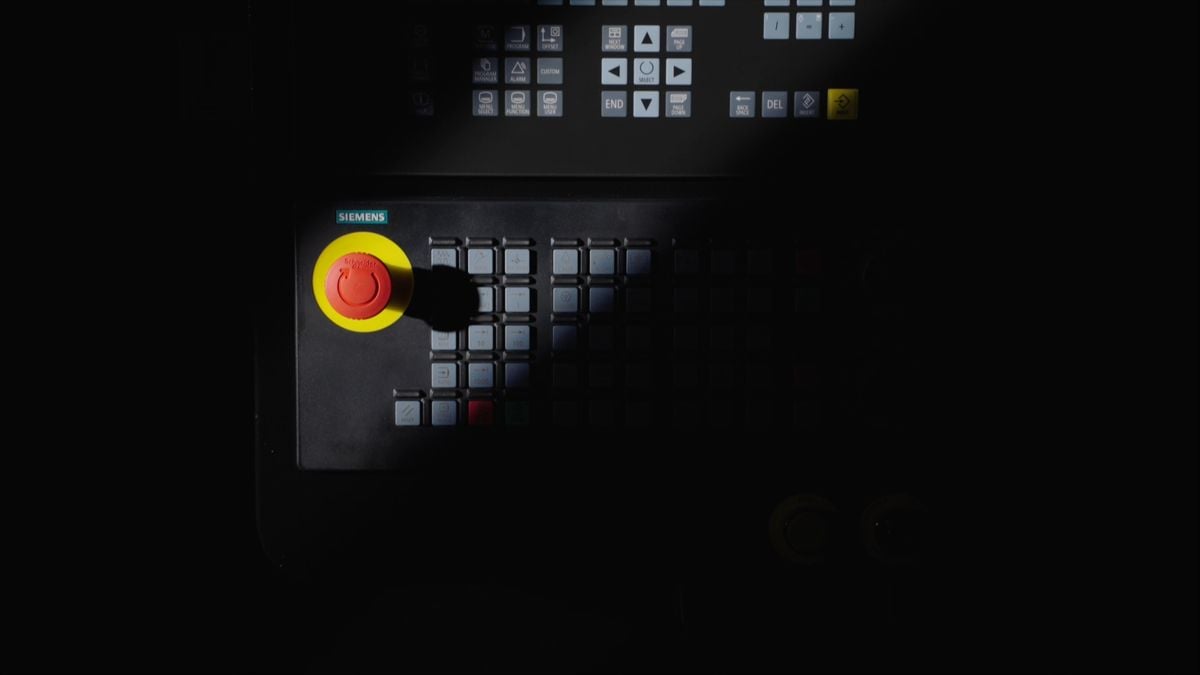

Putere - Siemens 828
Puterea motorului axului (rată/max.)
7,5/11 kW
Motoare de acționare (X,Y,Z)
1,1/2,2/2,2 kW
Sursă de alimentare
AC380V/ trifazic
Putere
14 kVA

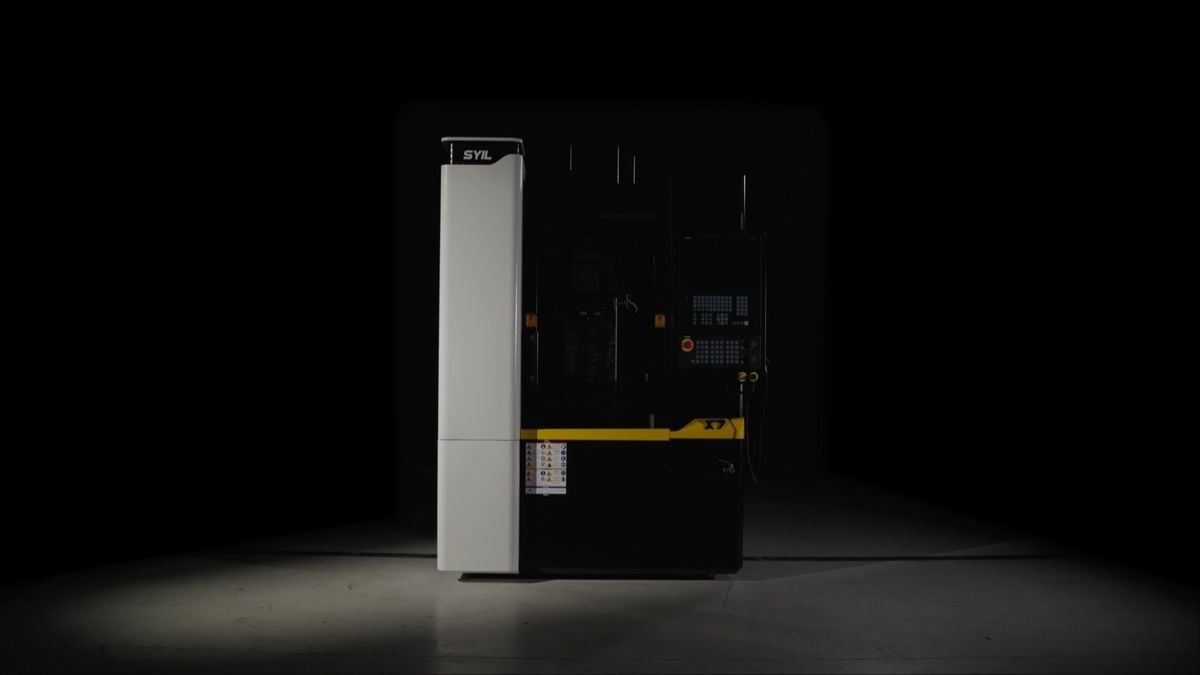

Dimensiunile și greutatea mașinii
Dimensiuni podea (L×l×H)
1800×1600×2250 mm
Greutate
2200 kg
Cea mai bună freză CNC din clasa sa
Compacta mașină CNC SYIL X7 ocupă puțin spațiu și oferă o viteză fără precedent. Oferă funcții CNC complete într-un spațiu compact, asigurând o calitate ridicată a prelucrării.
%20(1).jpg?width=5760&name=Mask%20group%20(23)%20(1).jpg)

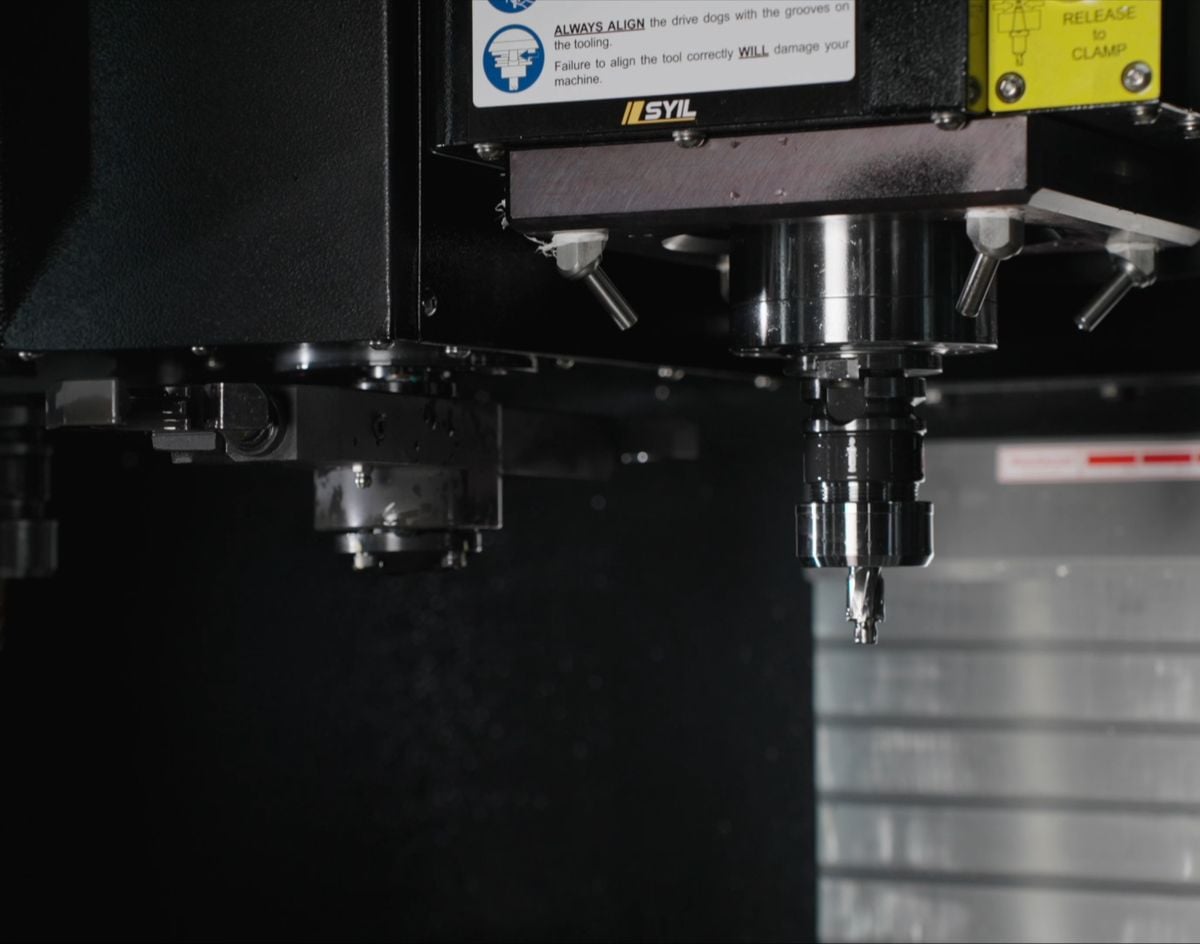

THK
Șuruburi cu bile și ghidaje liniare de înaltă precizie

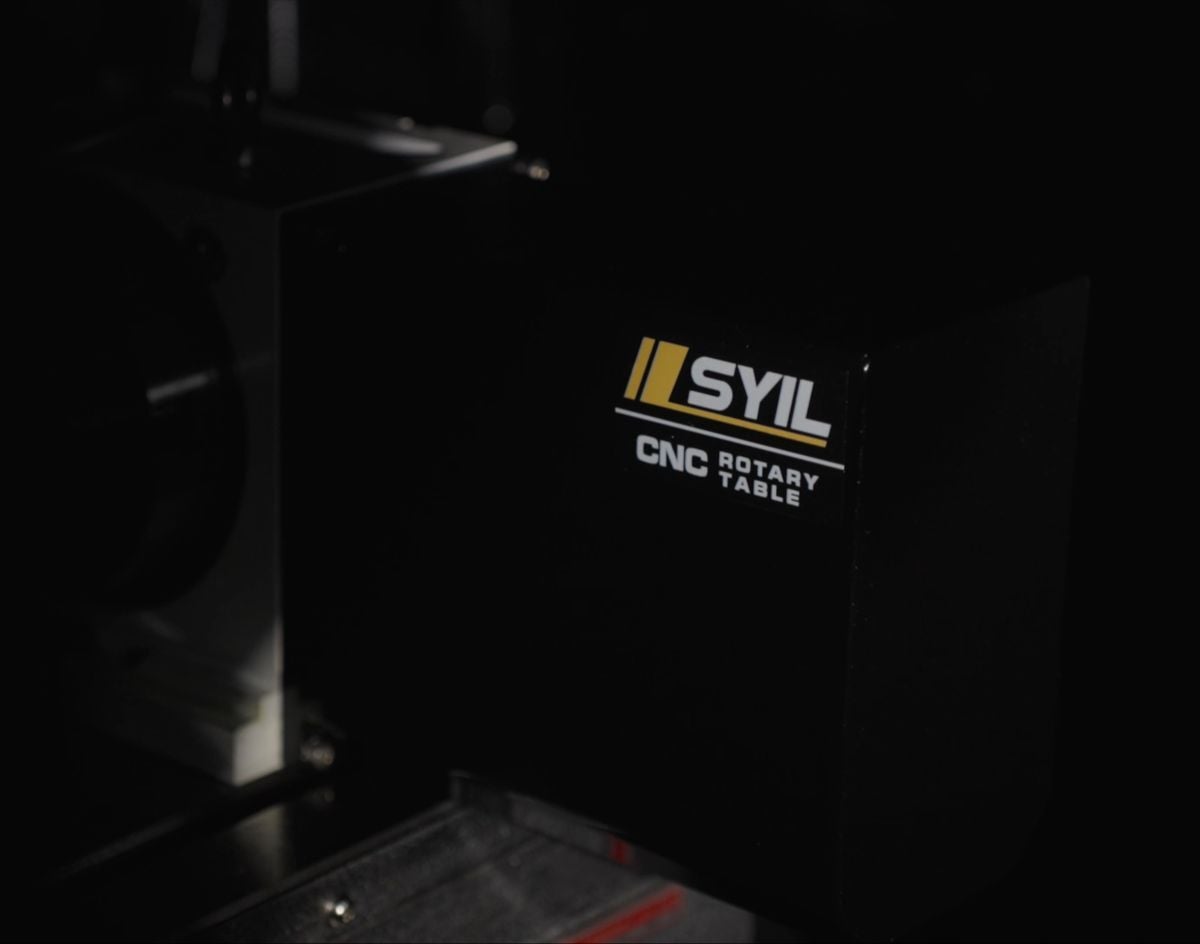

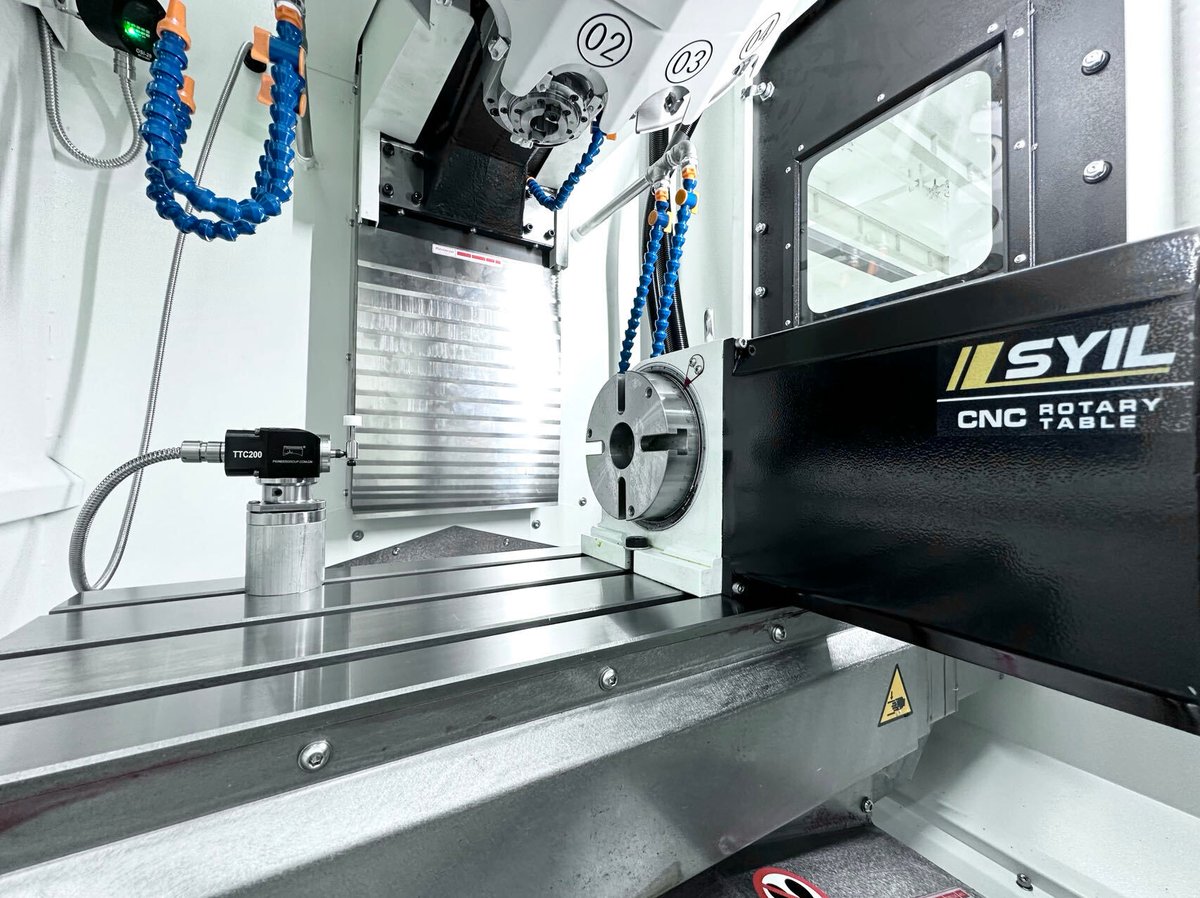

A 4-a axă
Adăugați o a 4-a axă la centrul dvs. de prelucrare cu 3 axe

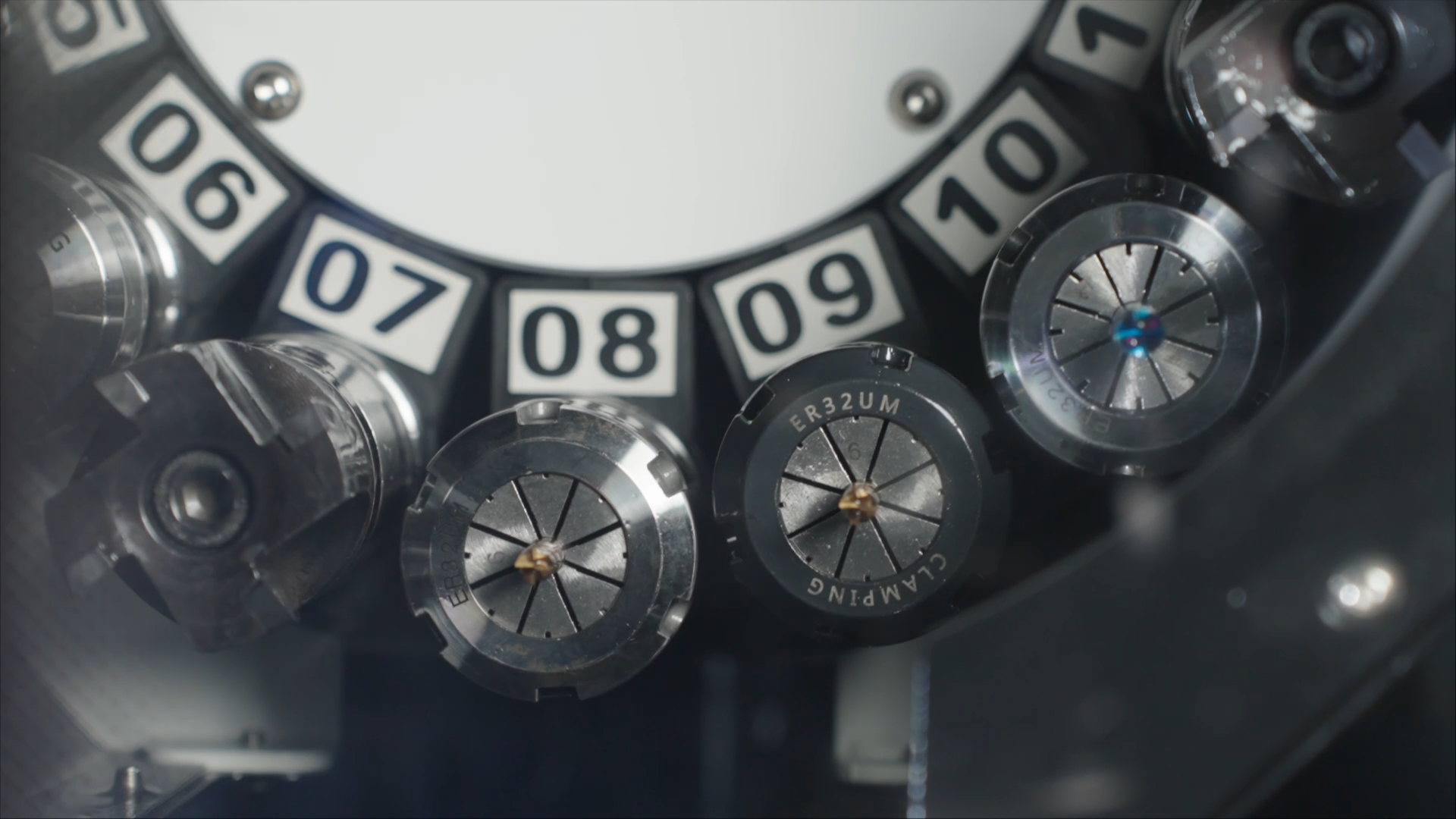

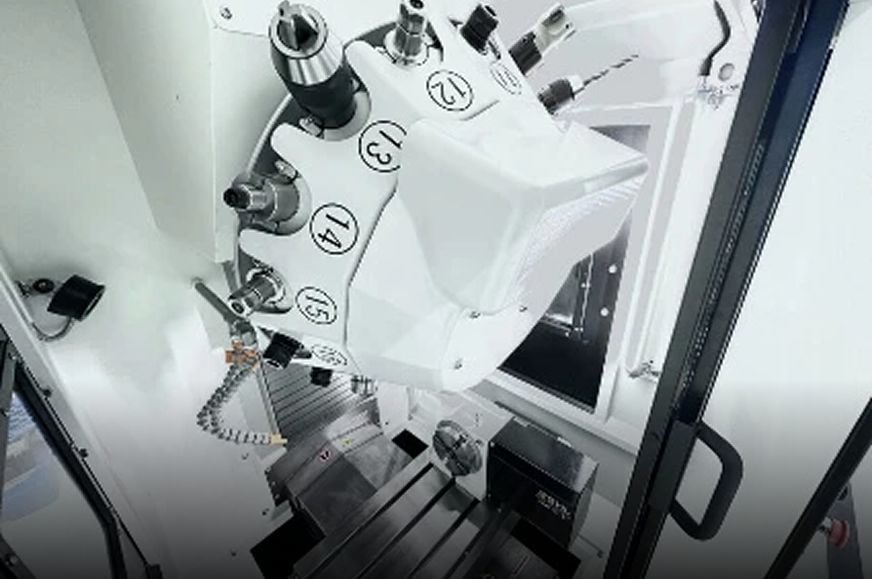

Schimbător de scule servo de mare viteză
16 poziții BT30
Opțiuni SYIL X7

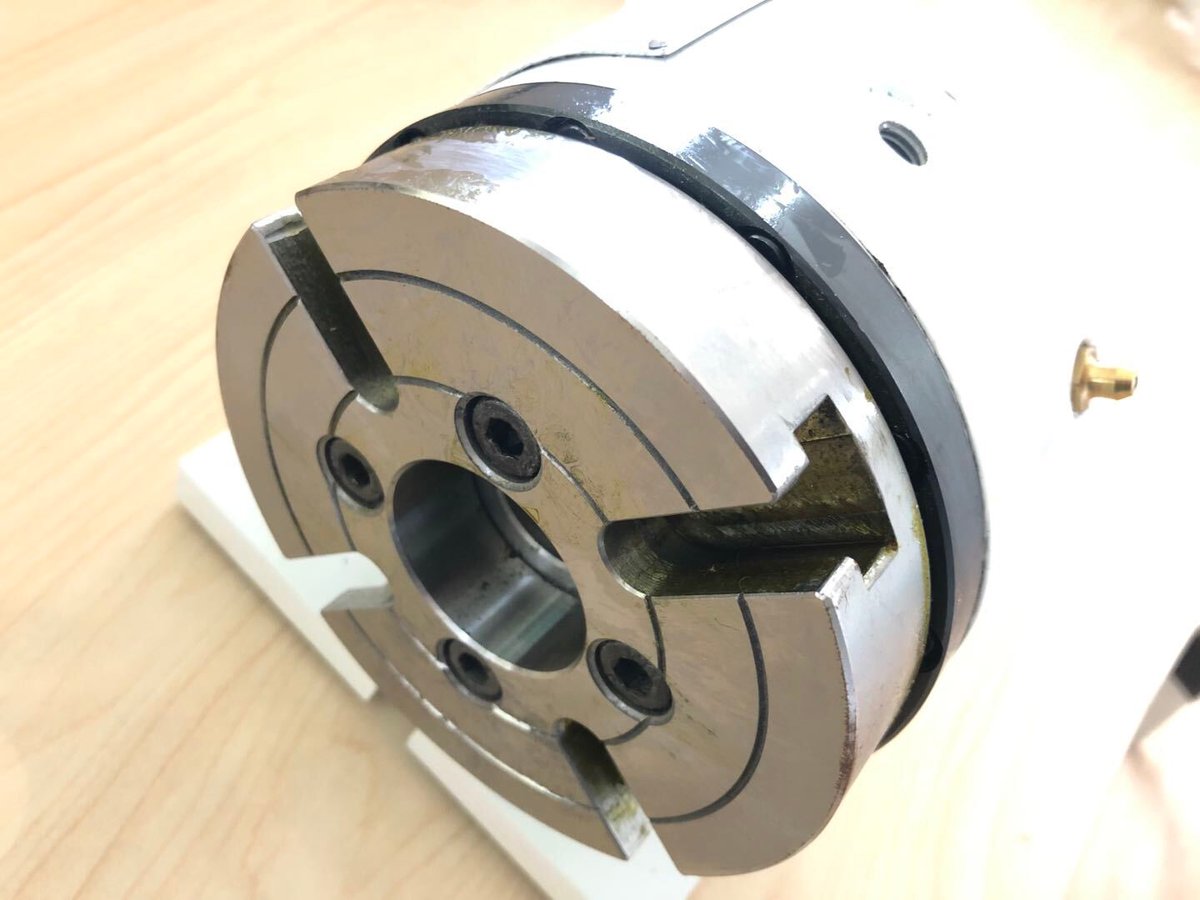

125 mm.
pentru masă rotativă NC de 125 mm.

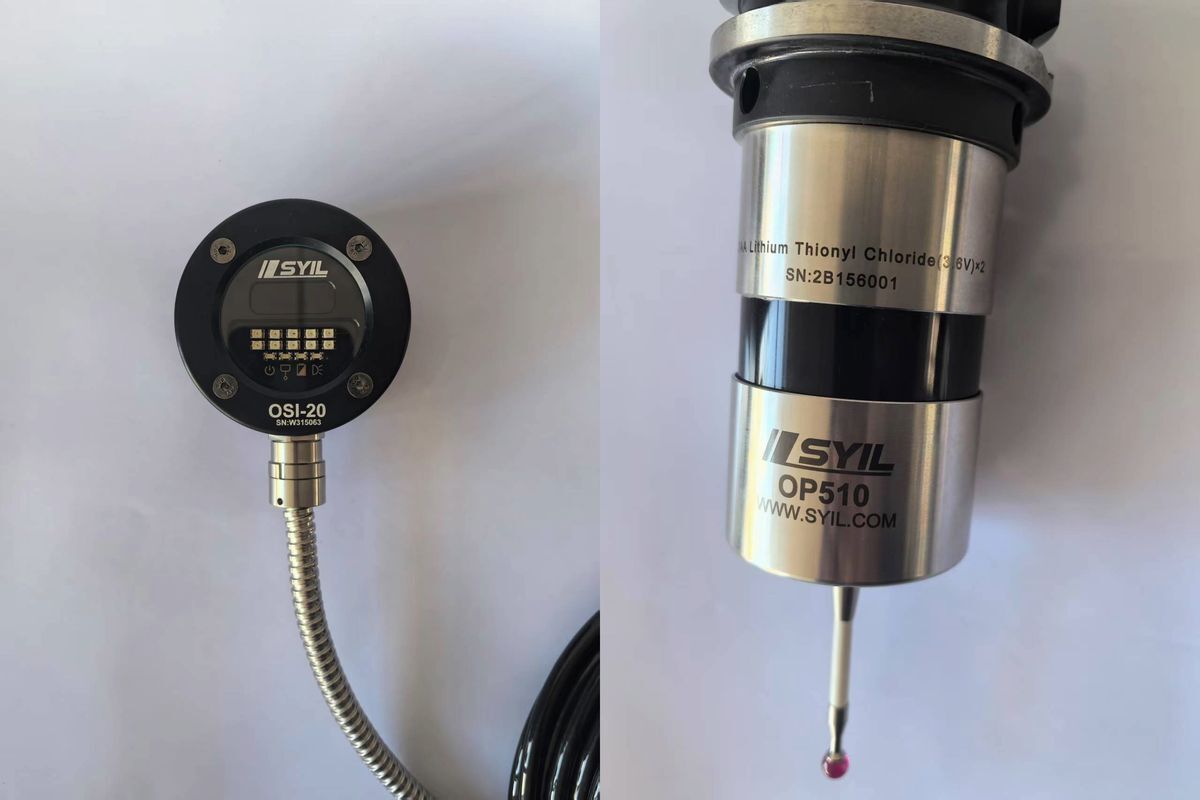

Tip wireless.

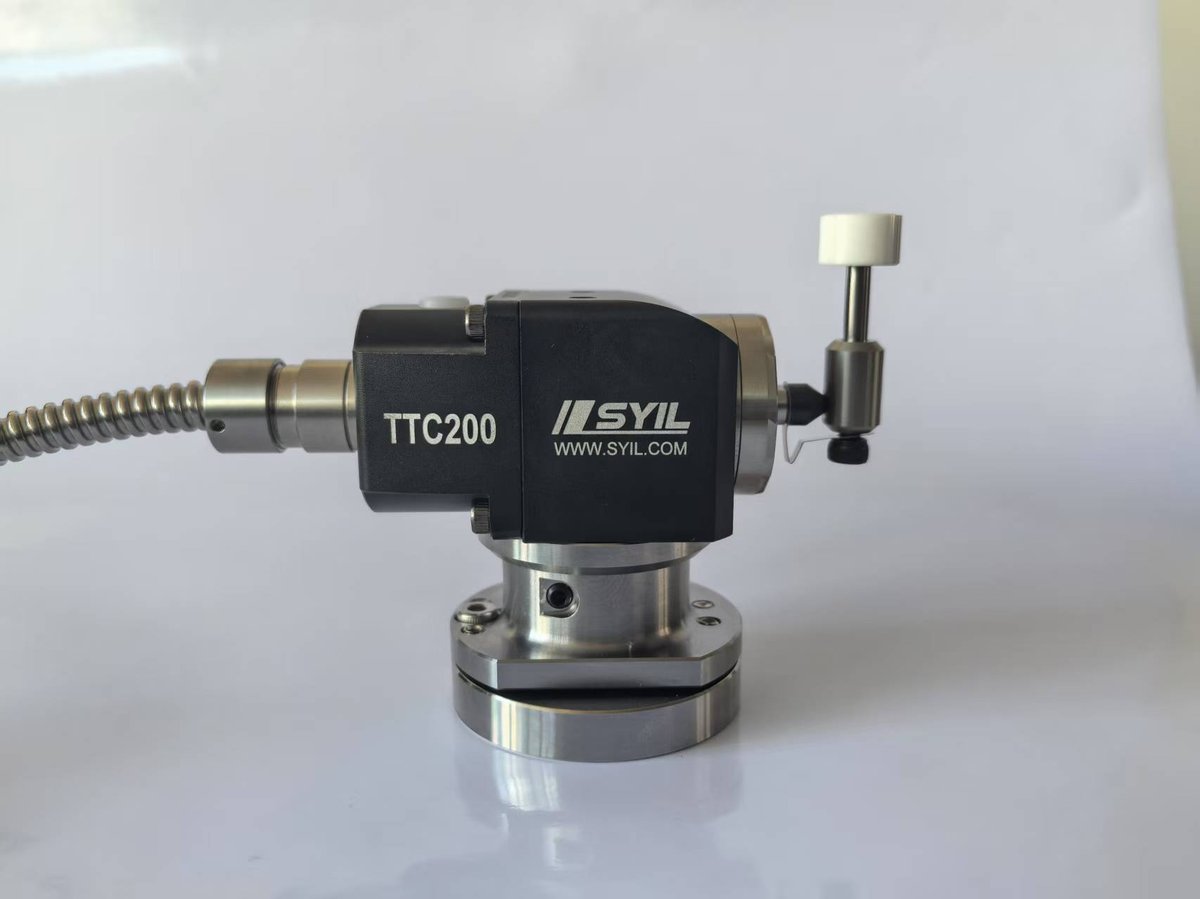

Tip cablu TTC200.

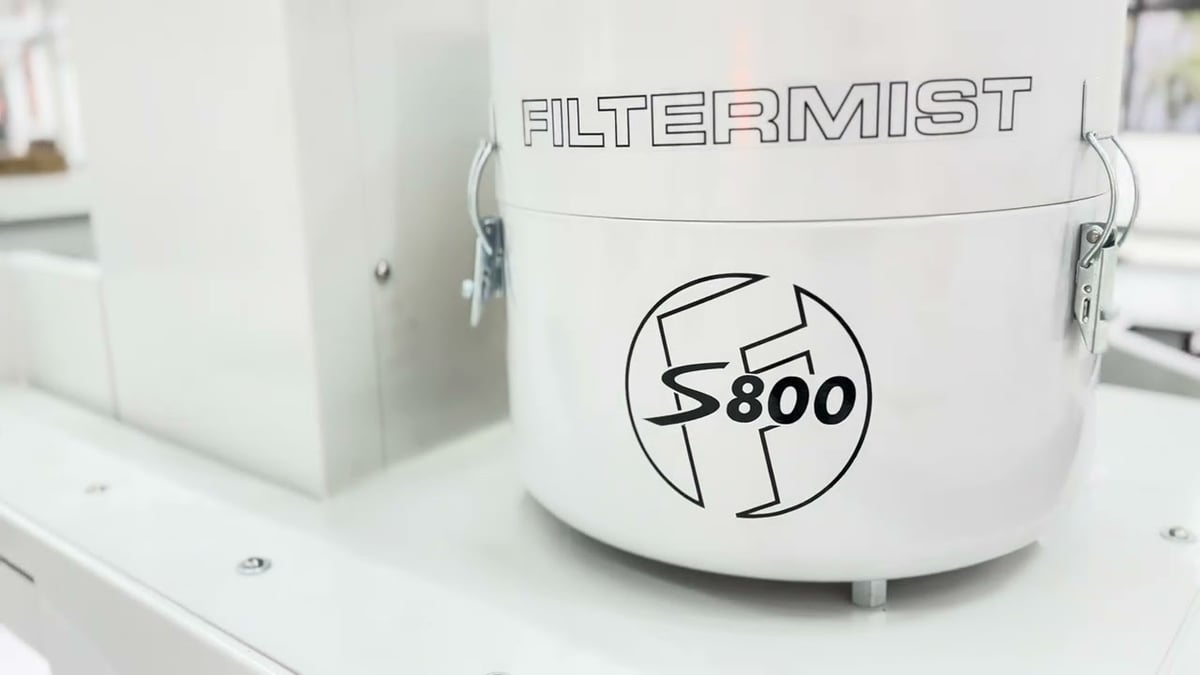

S800.
Specificații tehnice
X5
X7
X9
Tabel
Dimensiunea mesei (mm)
560×260
700×300
860×500
Sarcina mesei (kg)
150
150
500
Suprafața mesei (număr × dimensiune × distanță în mm)
Șanțuri în T 3×14×80
Șanțuri în T 3×14×100
Șanțuri în T 5×18×100
Distanțele de călătorie
Axa X (mm)
300
400
760
Axa Y (mm)
260
300
500
Axa Z (mm)
300
380
500
Distanța de la vârful axului până la blatul mesei
150-450
150-530
100-600
Distanța dintre ax și suprafața coloanei
330
358
530
Ax
Conicitate ax
BT30
BT30
BT40
Transmisie cu motor
Direct
Curea
Curea
Viteza maximă a axului (rpm)
20,000
12,000
10,000 (12,000 opțional)
Hrană
Deplasare rapidă (mm/min)
30,000
30,000
30,000
Avans de tăiere (mm/min)
10,000
10,000
10,000
Schimbător automat de scule
Tip
Roată
Braț
Braț
Suport pentru scule
BT30
BT30
BT40
Capacitate de depozitare a sculelor
16
16
24
Diametru maxim al sculei (mm)
63
63
125
Lungime maximă a sculei (mm)
200
200
240
Greutatea maximă a sculei (kg)
3
3
7
Instrument pentru instrument (instrumente)
1
1.5
2
Alte date
Greutatea mașinii (kg)
2180
2200
5000
Dimensiuni mașină L x l x H (mm)
Amprentă inclusiv rezervorul de lichid de răcire și controlerul
Amprentă inclusiv rezervorul de lichid de răcire și controlerul
2020×1000×2360
1800×1600×2250
1850×2245×2800
Presiune minimă/maximă a aerului (MPa (psi))
0.4/0.8 (60/120)
0.4/0.8 (60/120)
0.4/0.8 (60/120)
Capacitatea rezervorului de lichid de răcire (litri)
80
80
130
