Capacități de procesare
Diametrul maxim al barei de prelucrare (mm)
Φ20 mm
Diametrul orificiului traversant al axului (mm)
ø25
Lungime maximă de prelucrare (mm) (inch) (fără bucșă de ghidare)
2,5D (maxim 50)
Lungime maximă de prelucrare (mm) și (inch) (manșon de ghidare fix)
220 (opțional)
Lungime maximă de prelucrare (mm) (inch) (manșon de ghidare rotativ)
180
Diametrul maxim de prindere al axului posterior (mm))
Φ20
Diametrul maxim de găurire al axului (mm)
Φ10
Capacități de procesare
Diametrul maxim de filetare al axului
M10
Diametrul maxim de găurire al axului posterior (mm)
Φ10
Diametrul maxim de filetare al axului posterior
M10
Diametrul maxim de găurire al sculei radiale motorizate (mm)
Φ8
Diametrul maxim de tăiere al sculei radiale motorizate
M6
Diametrul maxim de găurire al sculei cu acționare din spate (mm)
Φ8 (opțional)
Diametrul maxim de găurire al sculei cu acționare din spate
M6 (opțional)
Capacități mecanice
Viteza axului (r/min)
10000 (manșon de ghidare rotativ 8000)
Viteza axului posterior (r/min)
10000
Viteza radială a sculei motorizate (r/min)
6000
Viteza sculei live (r/min)
6000 (opțional)
Viteză de deplasare rapidă (m/min)
24(X2, Y1, Z1, Z2)
Viteză de deplasare rapidă (m/min)
20(X1)
Excentricitate ax (mm)
≤0,002
Precizia de poziționare repetată (mm)
≤0,003
Sistem de scule
Unelte cilindrice externe
1(□16)+6(□12)
Unelte pentru prelucrarea fețelor frontale
4(ER16)
Unelte radiale cu acționare directă
2 (ER11) + 3 (ER16)
Suport pentru scule pentru găuri adânci
2 (ER16, opțional)

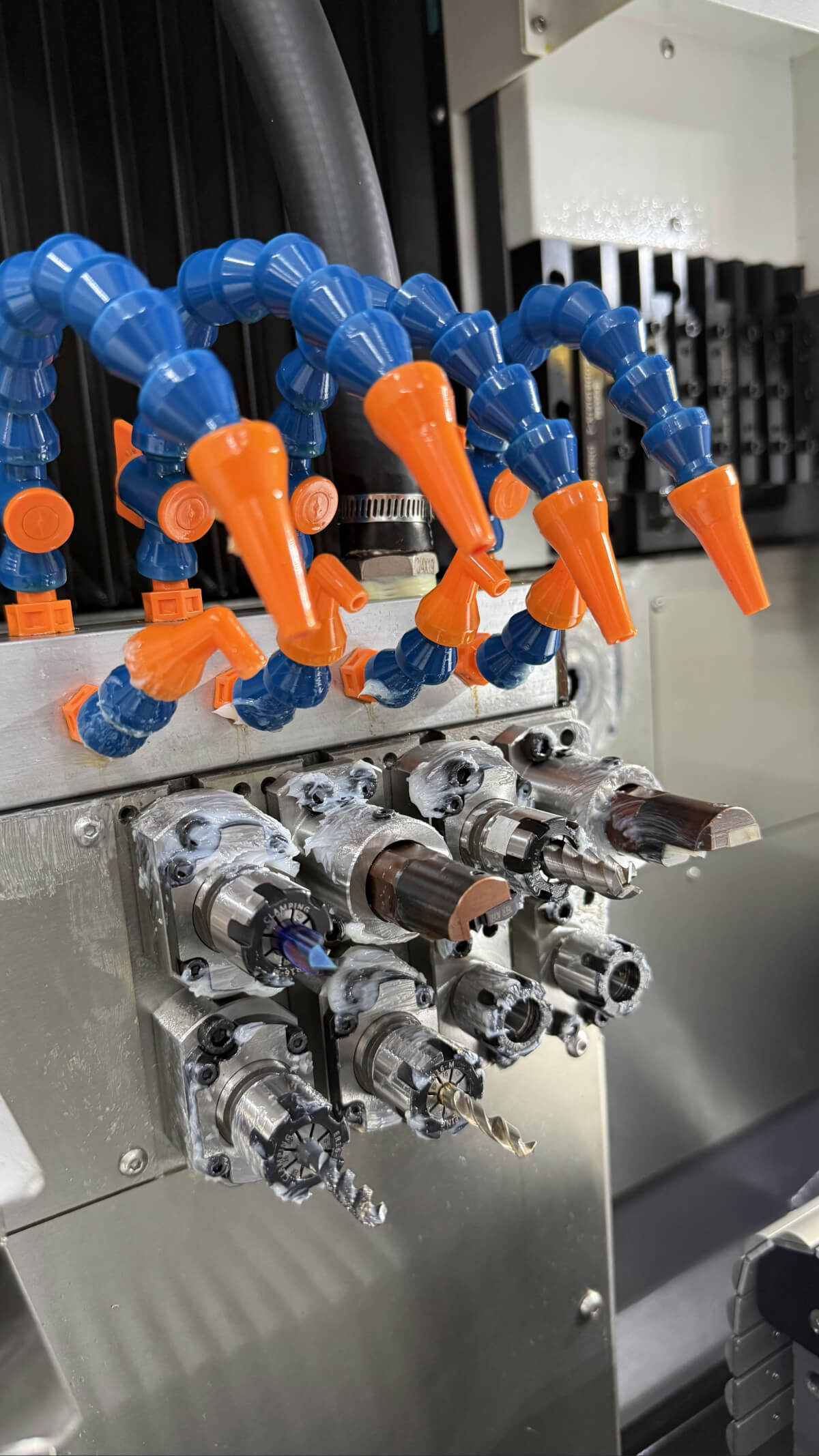

Unelte de prelucrare din spate
4(ER16)
Unealtă cu alimentare din spate
Opțional
Suport pentru scule cu rotire înapoi
niciunul
Puterea motorului
Arbore (kw)
6.5
Arbore de transmisie liniar (kw)
1 (Siemens: 0,94)
Unealtă radială motorizată (kw)
1 (Siemens: 0,94)
Unealtă live spate (kw)
1 (Siemens: 0,94) (opțional)
Pompă de răcire (kW)
0,4
Alții
Dimensiune (mm)
2565x1350x1850
Greutate (kg)
2900

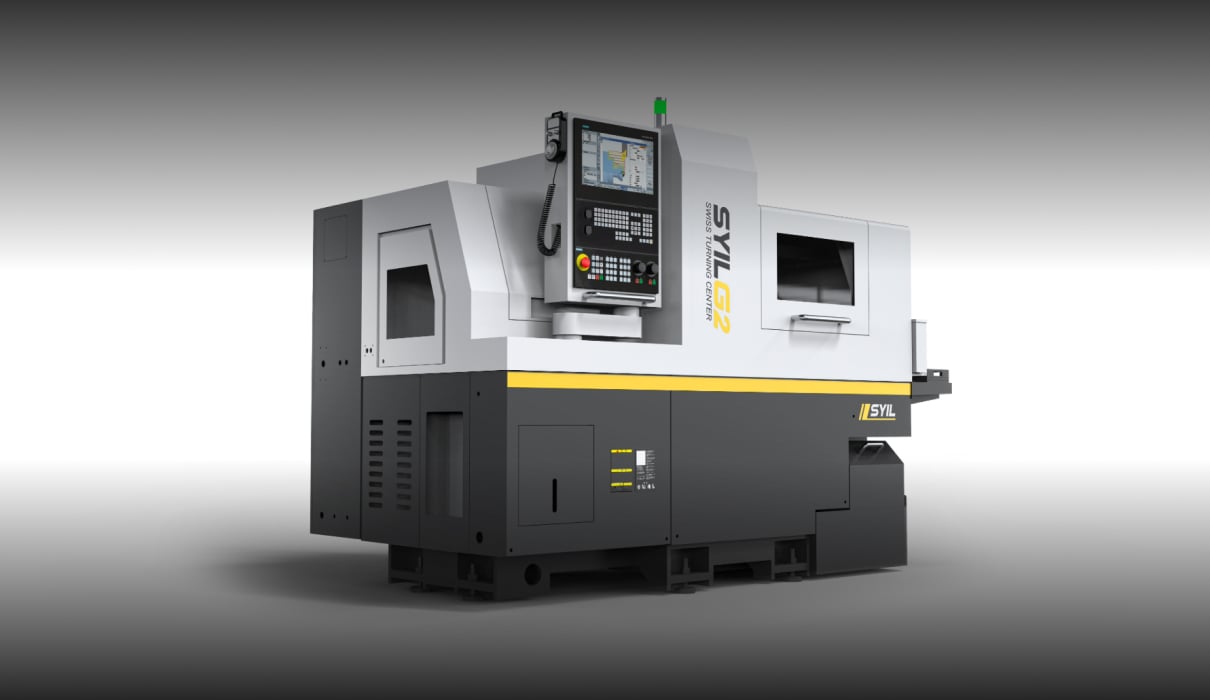

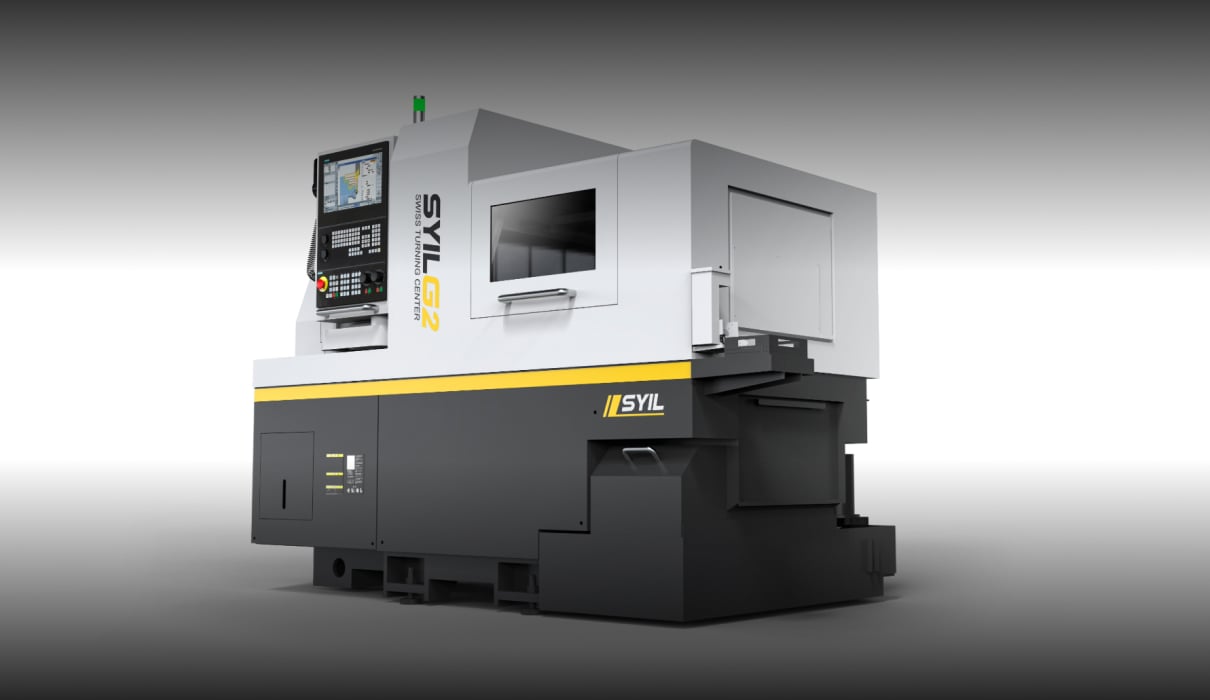

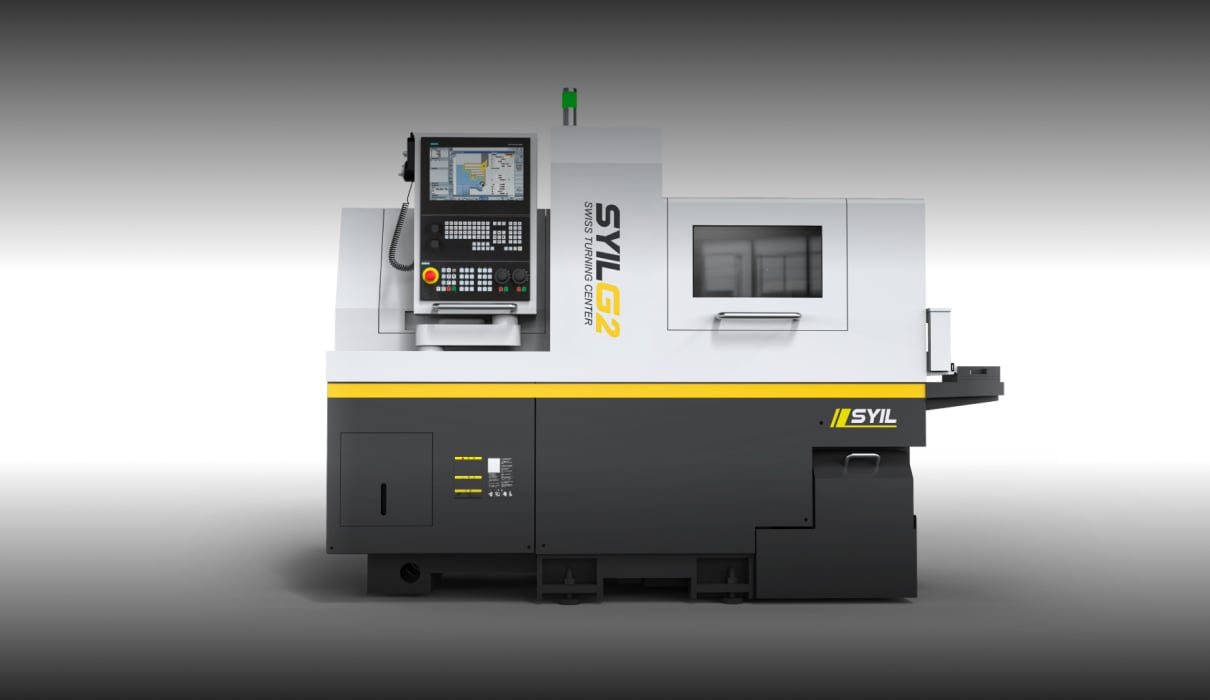

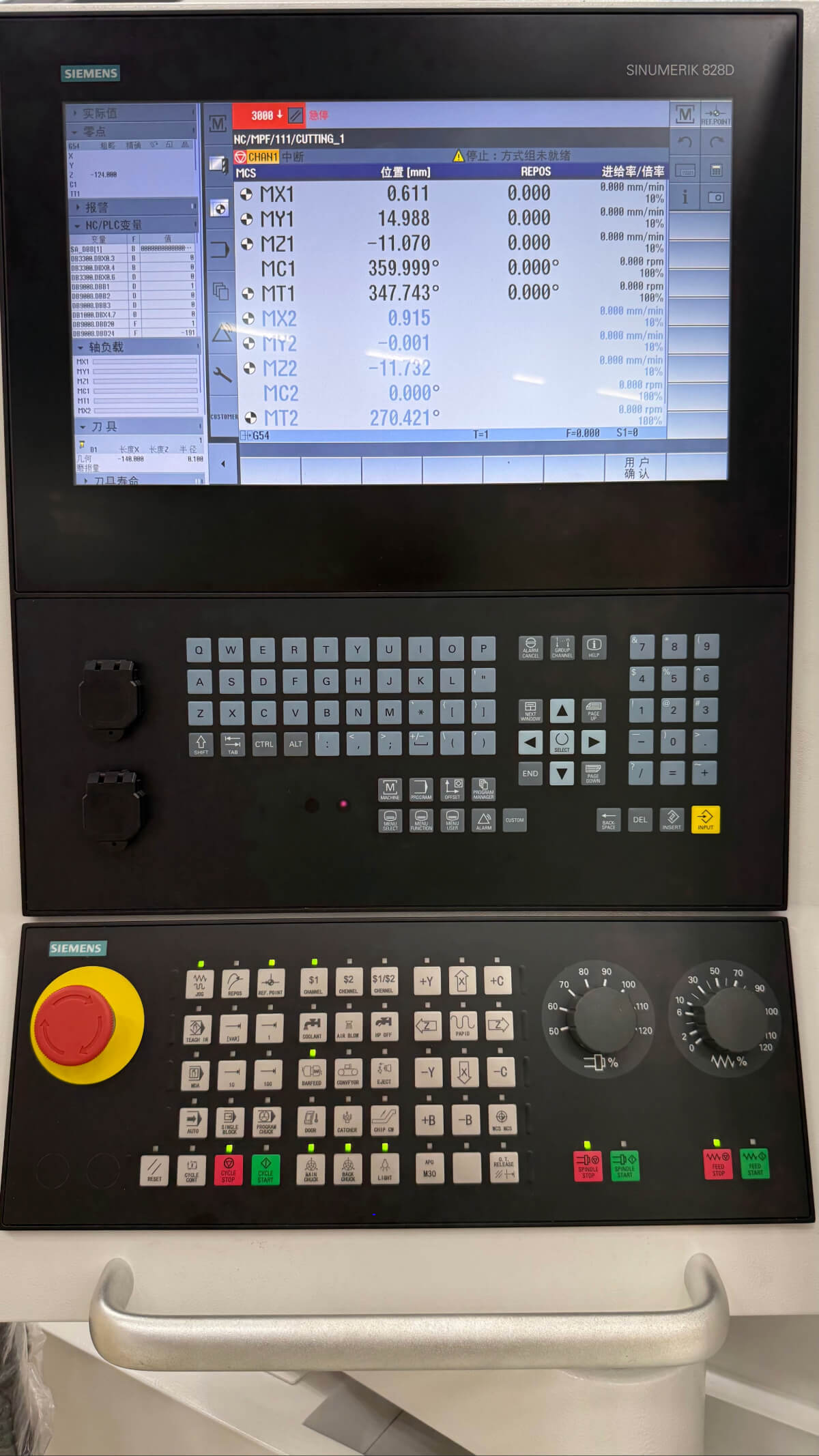

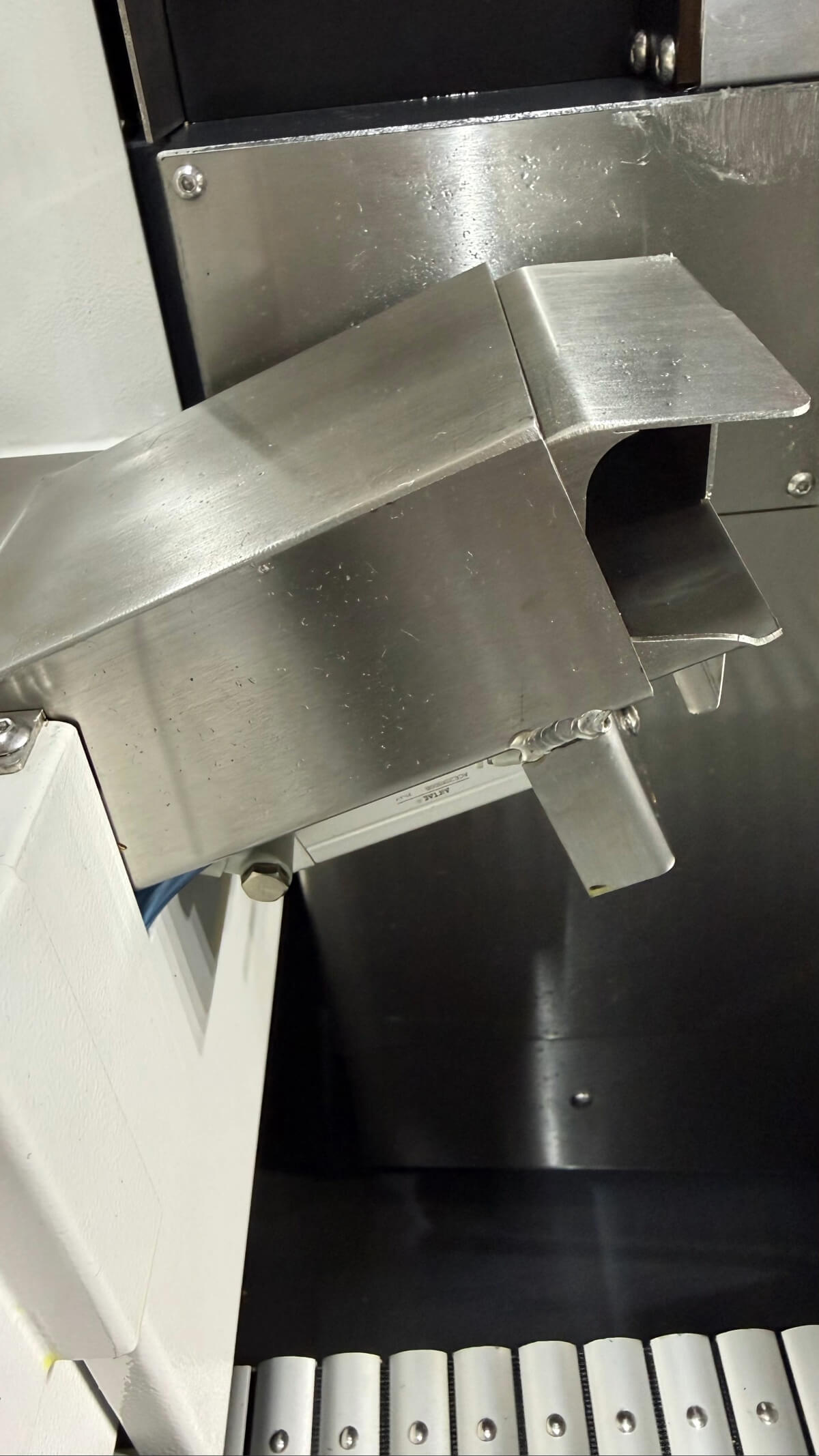

Caracteristici SYIL G2
Ideal pentru prelucrarea pieselor mici și lungi cu precizie și stabilitate excepționale.
Specificații tehnice
G2 L205
G2 L265
G2 205
G2 206
G2 265
G2 266
Capacități de prelucrare
Diametru maxim al barei (mm)
Φ20
Φ26
Φ20
Φ20
Φ26
Φ26
Diametrul alezajului de trecere al axului principal (mm)
Φ25
Φ30
Φ25
Φ25
Φ30
Φ30
Lungime maximă de prelucrare (mm) (fără bucșă de ghidare)
2.5D(maxim 50)
2.5D(maxim 50)
2.5D(maxim 50)
2.5D(maxim 50)
2.5D(maxim 50)
2.5D(maxim 50)
Lungime maximă de prelucrare (mm) (bucșă de ghidare fixă)
220(opțional)
220(opțional)
220(opțional)
220(opțional)
220(opțional)
220(opțional)

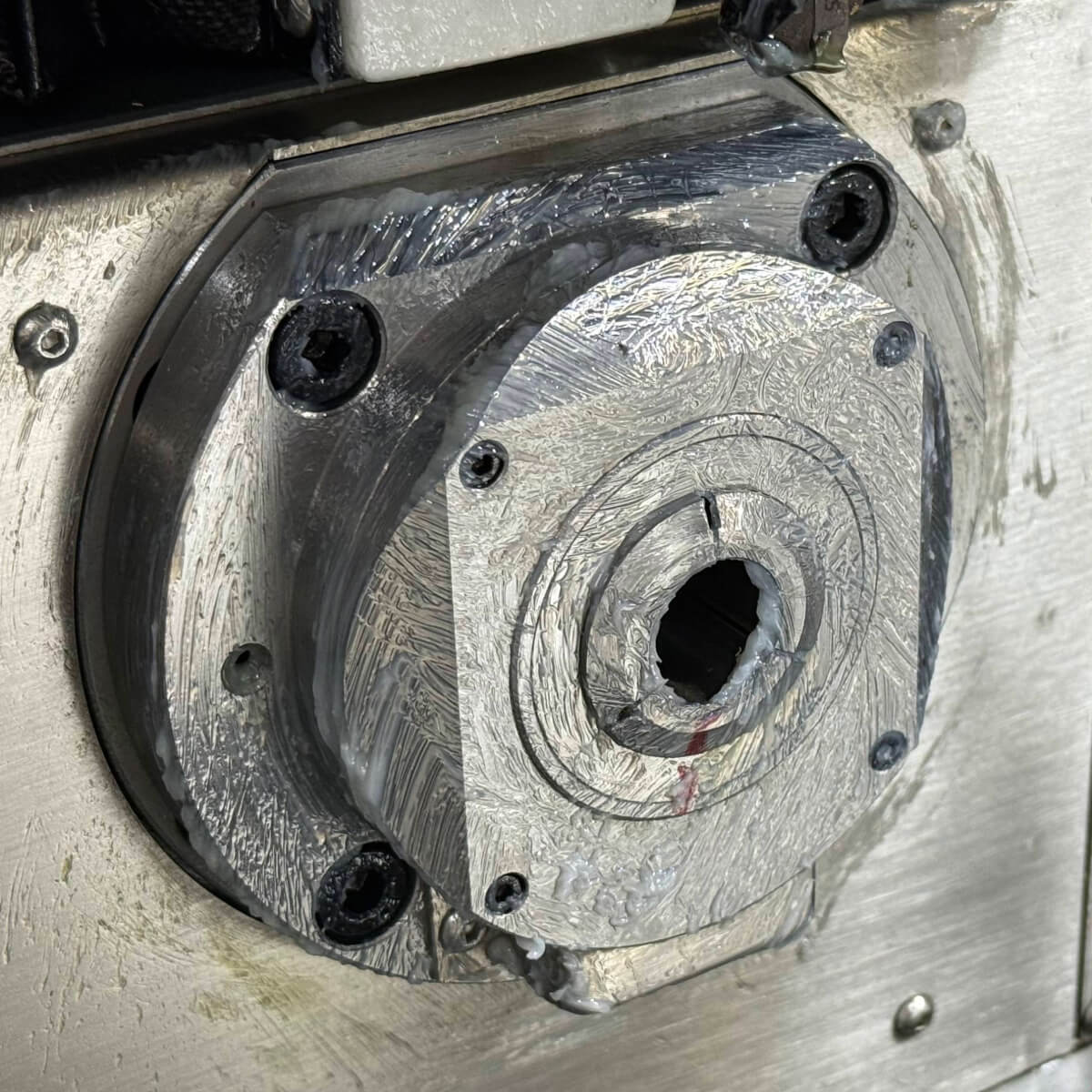

Lungime maximă de prelucrare (mm) (bucșă de ghidare rotativă)
180
180
180
180
180
180
Diametru maxim de prindere al contraaxului (mm)
Φ20
Φ20
Φ20
Φ20
Φ20
Φ20
Diametru maxim de găurire al axului principal (mm)
Φ10
Φ10
Φ10
Φ10
Φ10
Φ10
Diametru maxim de filetare al axului principal
M10
M10
M10
M10
M10
M10
Diametru maxim de găurire al contraaxului (mm)
Φ10
Φ10
Φ10
Φ10
Φ10
Φ10
Diametru maxim de filetare al contraaxului
M8
M8
M10
M10
M10
M10
Diametru maxim de găurire al sculei antrenate radiale (mm)
Φ8
Φ8
Φ8
Φ8
Φ8
Φ8
Diametru maxim de filetare al sculei antrenate radiale
M6
M6
M6
M6
M6
M6
Diametru maxim de găurire al sculei antrenate spate (mm)
Φ8(opțional)
Φ8(opțional)
Φ8(opțional)
Φ8
Φ8(opțional)
Φ8
Diametru maxim de filetare al sculei antrenate spate
M6(opțional)
M6(opțional)
M6(opțional)
M6
M6(opțional)
M6
Caracteristici mecanice
Turația axului principal (r/min)
10000(bucșă de ghidare rotativă 8000)
10000(bucșă de ghidare rotativă 8000)
10000(bucșă de ghidare rotativă 8000)
10000(bucșă de ghidare rotativă 8000)
10000(bucșă de ghidare rotativă 8000)
10000(bucșă de ghidare rotativă 8000)
Turația contraaxului (r/min)
10000
10000
10000
10000
10000
10000
Turația sculei antrenate radiale (r/min)
5000
5000
6000
6000
6000
6000
Turația sculei antrenate spate (r/min)
6000 (opțional)
6000 (opțional)
6000 (opțional)
6000
6000 (opțional)
6000
Viteză de deplasare rapidă (m/min)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
24(X2, Y1, Z1, Z2)
Viteză de deplasare rapidă (m/min)
20(X1)
20(X1)
20(X1)
20(X1, Y2)
20(X1)
20(X1, Y2)
Bătaia axului principal (mm)
≤0.002
≤0.002
≤0.002
≤0.002
≤0.002
≤0.002
Repetabilitatea poziționării (mm)
≤0.003
≤0.003
≤0.003
≤0.003
≤0.003
≤0.003
Sistem de scule
Scule de strunjire exterioară
1(□16)+5(□12)
1(□16)+5(□12)
1(□16)+6(□12)
1(□16)+6(□12)
1(□16)+6(□12)
1(□16)+6(□12)
Scule de prelucrare frontală
4(ER16)
4(ER16)
4(ER16)
4(ER16)
4(ER16)
4(ER16)
Scule antrenate radiale
2(ER11)+2(ER16)
2(ER11)+2(ER16)
2(ER11)+3(ER16)
2(ER11)+3(ER16)
2(ER11)+3(ER16)
2(ER11)+3(ER16)
Suport pentru găurire adâncă
4(ER16)+1(Φ20)
4(ER16)+1(Φ20)
2(ER16, opțional)
2(ER16, opțional)
2(ER16, opțional)
2(ER16, opțional)
Scule de prelucrare pe spate
--
--
4(ER16)
4(ER16)
4(ER16)
4(ER16)
Sculă antrenată spate
--
--
Opțional
4(ER16)
Opțional
4(ER16)
Suport de strunjire pe spate
--
--
niciuna
2(□16, opțional)
niciuna
2(□16, opțional)
Puterea motoarelor
Ax principal (kW)
4.2
4.2
4.2
4.2
4.2
4.2
Contraax (kW)
3.1
3.1
4.2
4.2
4.2
4.2
Ax de acționare liniar (kW)
1 (X1, X2, Y1, Z1) 0.75(Z2)
1 (X1, X2, Y1, Z1) 0.75(Z2)
1(Siemens: 0.94)
1(Siemens: 0.94)
1(Siemens: 0.94)
1(Siemens: 0.94)
Sculă antrenată radială (kW)
1
1
1(Siemens: 0.94)
1(Siemens: 0.94)
1(Siemens: 0.94)
1(Siemens: 0.94)
Sculă antrenată spate (kW)
0.75
0.75
1(Siemens:0.94)(opțional)
1(Siemens:0.94)
1(Siemens:0.94)(opțional)
1(Siemens:0.94)
Pompă de răcire (kW)
0.4
0.4
0.4
0.4
0.4
0.4
Greutate și dimensiuni
Greutate (kg)
2400
2400
2900
3000
2900
3000
Dimensiuni (mm)
2380x1300x1770
2380x1300x1770
2565x1350x1850
2565x1350x1850
2565x1350x1850
2565x1350x1850
