Capacități de procesare
Diametrul maxim al barei de prelucrare (mm)
Φ32 mm / Φ38 mm
Diametrul găurii de trecere a axului (mm)
Φ37 mm / Φ39 mm
Lungimea maximă de prelucrare (mm) (fără bucșă de ghidare)
2.5D (max. 80 mm) / 2.5D (max. 90 mm)
Lungimea maximă de prelucrare (mm) (manșon de ghidare fix)
--
Lungimea maximă de prelucrare (mm) (manșon de ghidare rotativ)
310 mm
Diametrul maxim de prindere al axului din spate (mm)
Φ32 mm / Φ38 mm
Diametrul maxim de găurire al axului (mm)
Φ13 mm
Capacități de procesare
Diametrul maxim de filetare al axului
M12
Diametrul maxim de găurire al axului din spate (mm)
Φ10
Diametrul maxim de filetare al axului din spate
M10
Diametrul maxim de găurire al sculei radiale active (mm)
Φ10 mm
Diametrul maxim de filetare al sculei radiale active
M8
Diametrul maxim de găurire al sculei alimentate din spate (mm)
Φ8 mm / Φ8 mm (opțional)
Diametrul maxim de filetare al uneltei alimentate din spate
M6 / M6(opțional)
Capacități mecanice
Viteza axului (r/min)
8000 rot/min (bucșă de ghidare rotativă 6000) / 6000 rot/min (cilindru rotativ)
Viteza axului din spate (r/min)
8000 rot/min
Viteza radială a sculei (r/min)
6000
Viteza sculei live înapoi (r/min)
6000 rot/min / 6000 rot/min (opțional)
Viteza de deplasare rapidă (m/min)
30 m/min (X2, Y1, Z1, Z2)
Viteza de deplasare rapidă (m/min)
24 m/min (X1, Y2) / 24 m/min (X1, Z1) / 24 m/min (X1, Y2, Z1)
Deviația axului (mm)
≤0.002
Precizia poziționării repetate (mm)
≤0.003
Sistem de unelte
Unelte cilindrice externe
6(□16) / 1(□20)+5(□16)
Unelte de prelucrare a feței de capăt
4(ER20)
Unelte radiale vii
1(ER20)+3(ER16)
Suport pentru scule pentru găuri adânci
2 (ER16, opțional)
Unelte de prelucrare spate
4 (ER16)
Unealtă alimentată din spate
4(ER16) / Opțional
Suport pentru scule de strunjit la spate
niciunul
Puterea motorului
Ax(kw)
6.3 kW
Contra-arbore (kW)
4.2 kW
Arbore de transmisie liniară (kw)
1.1 kW (X1, X2, Y1, Z1, Z2)
Unealtă radială activă (kw)
1.1 kW
Sculă antrenată spate (kW)
1 kW / 1 kW (opțional)
Pompa de răcire (kw)
0.4
Altele
Greutate (kg)
3750 kg
Dimensiuni (mm)
2960×1660×1920 mm / 3100×1660×1920 mm

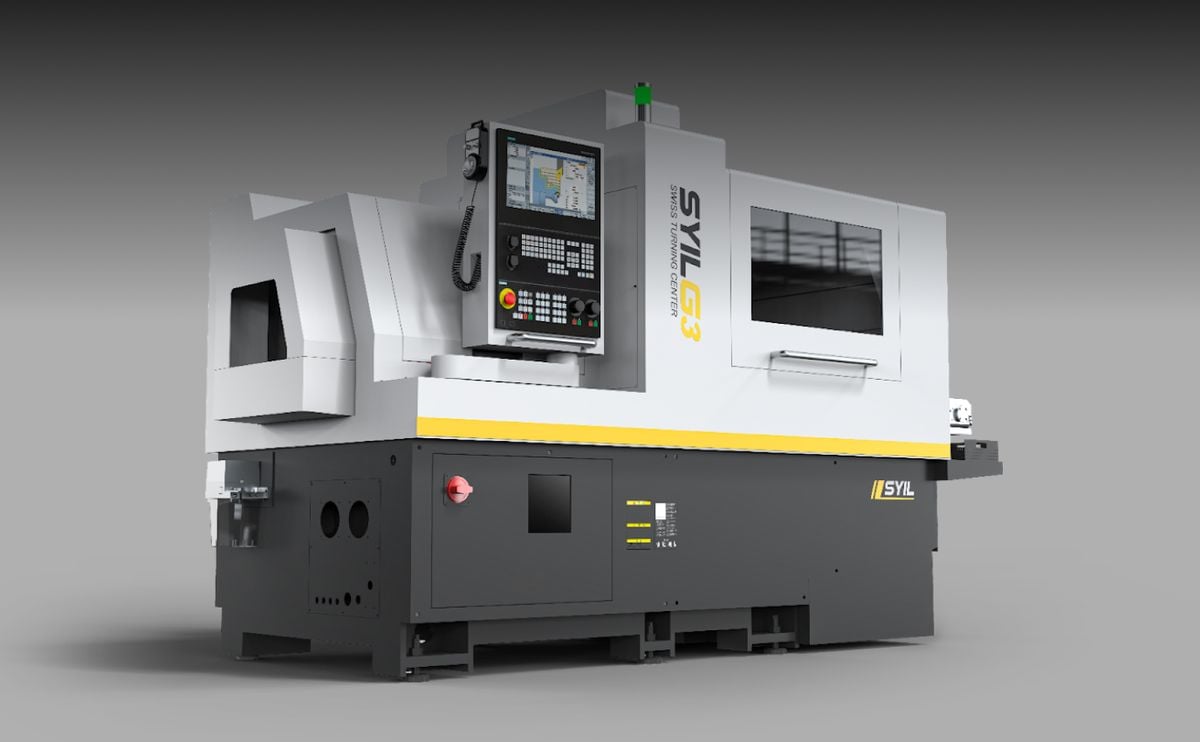

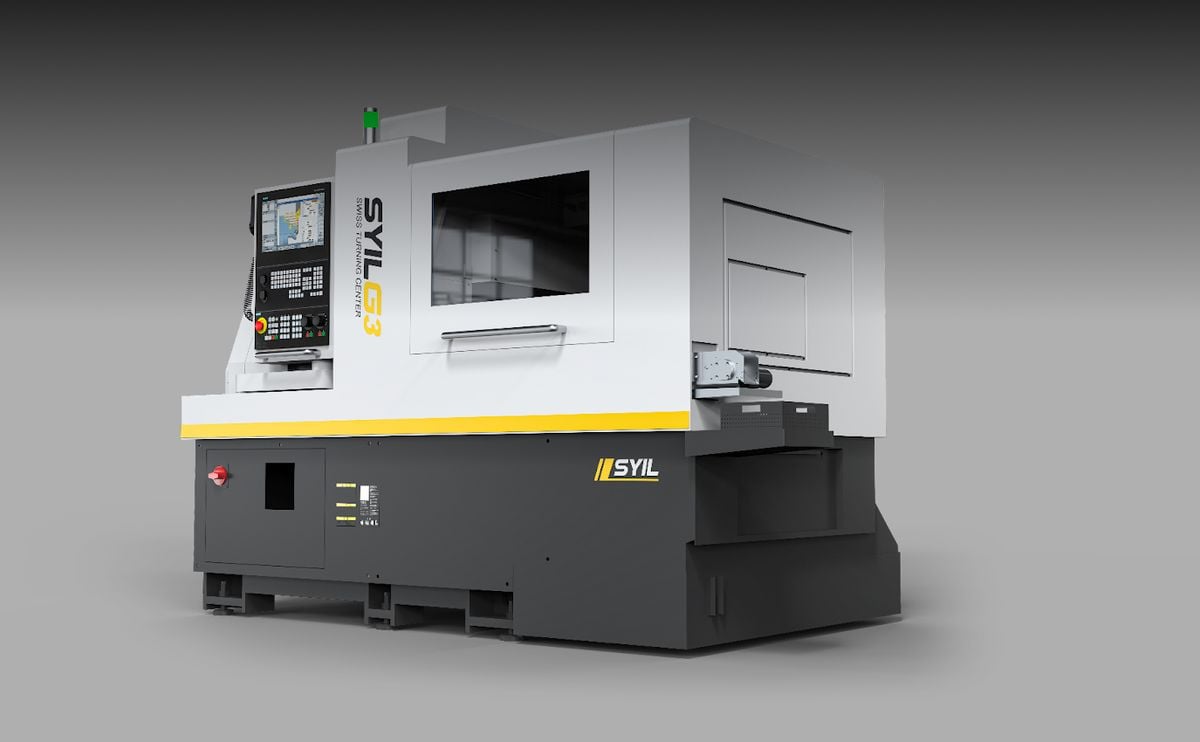

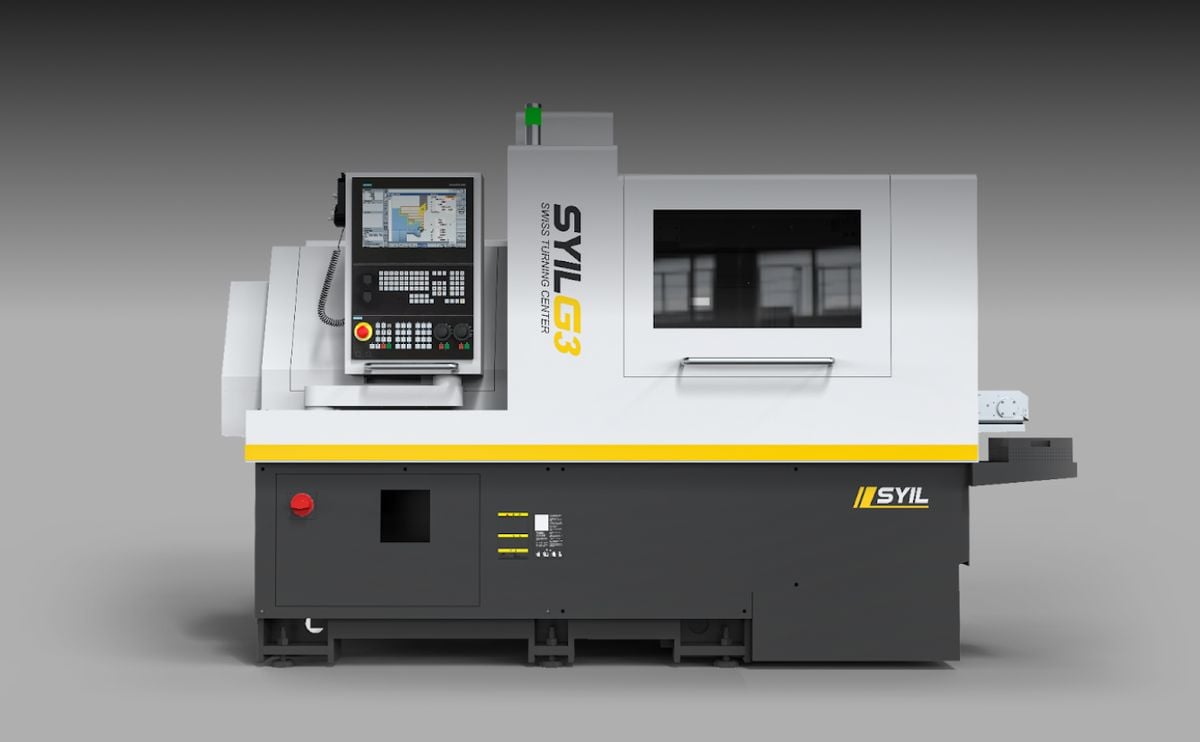

Caracteristici SYIL G3
Ideal pentru prelucrarea pieselor mici și lungi cu precizie și stabilitate excepționale.
Specificații tehnice
G3 L326
G3 L385
G3 L386
Capacități de procesare
Diametrul maxim al barei de prelucrare (mm)
Φ32
Φ38
Φ38
Diametrul găurii de trecere a axului (mm)
Φ37
Φ39
Φ39
Lungimea maximă de prelucrare (mm) & (inch) (fără bucșă de ghidare)
2.5D (maxim 80)
2.5D (maxim 90)
2.5D (maxim 90)
Lungimea maximă de prelucrare (mm) & (inch) (manșon de ghidare fix)
--
--
--
Lungimea maximă de prelucrare (mm) & (inch) (manșon de ghidare rotativ)
310
310
310
Diametrul maxim de prindere al axului din spate (mm)
Φ32
Φ38
Φ38
Diametrul maxim de găurire al axului (mm)
Φ13
Φ13
Φ13
Diametrul maxim de filetare al fusului
M12
M12
M12
Diametrul maxim de găurire al axului din spate (mm)
Φ10
Φ10
Φ10
Diametrul maxim de filetare al axului din spate
M10
M10
M10
Diametrul maxim de găurire al sculei radiale active (mm)
Φ10
Φ10
Φ10
Diametrul maxim de filetare al sculei radiale active
M8
M8
M8
Diametrul maxim de găurire al sculei alimentate din spate (mm)
Φ8
Φ8(opțional)
Φ8
Diametrul maxim de filetare al uneltei acționate din spate
M6
M6 (opțional)
M6
Capacități mecanice
Viteza axului (r/min)
8000 (manșon de ghidare rotativ 6000)
6000 (cilindru rotativ)
6000 (cilindru rotativ)
Viteza axului din spate (r/min)
8000
8000
8000
Viteza radială a sculei vii (r/min)
6000
6000
6000
Viteza de rotație a sculei (r/min)
6000
6000 (opțional)
6000
Viteza de deplasare rapidă (m/min)
30(X2, Y1, Z1, Z2)
30(X2, Y1, Z1, Z2)
30(X2, Y1, Z1, Z2)
Viteza de deplasare rapidă (m/min)
24(X1, Y2)
24(X1, Z1)
24(X1, Y2, Z1)
Deviația axului (mm)
≤0.002
≤0.002
≤0.002
Precizia poziționării repetate (mm)
≤0.003
≤0.003
≤0.003
Sistem de unelte
Unelte cilindrice externe
6(□16)
1(□20)+5(□16)
1(□20)+5(□16)
Unelte de prelucrare a feței de capăt
4(ER20)
4(ER20)
4(ER20)
Unelte radiale vii
1(ER20)+3(ER16)
1(ER20)+3(ER16)
1(ER20)+3(ER16)
Suport pentru scule pentru găuri adânci
2(ER16)
2(ER16)
2(ER16)
Unelte de prelucrare spate
4(ER16)
4(ER16)
4(ER16)
Instrument alimentat din spate
4(ER16)
Opțional
4(ER16)
Suport pentru scule de strunjire spate
--
--
--
Puterea motorului
Ax(kw)
6.3
6.3
6.3
Axul din spate (kw)
4.2
4.2
4.2
Arbore de transmisie liniară (kw)
1.1(X1, X2, Y1, Z1, Z2)
1.1(X1, X2, Y1, Z1, Z2)
1.1(X1, X2, Y1, Z1, Z2)
Radial instrument viu (kw)
1.1
1.1
1.1
Înapoi instrument live(kw)
1
1(opțional)
1
Pompa de răcire (kw)
0.4
0.4
0.4
Greutate și dimensiune
Greutate (kg)
3750
3750
3750
Dimensiune (mm)
2960x1660x1920
3100x1660x1920
3100x1660x1920
