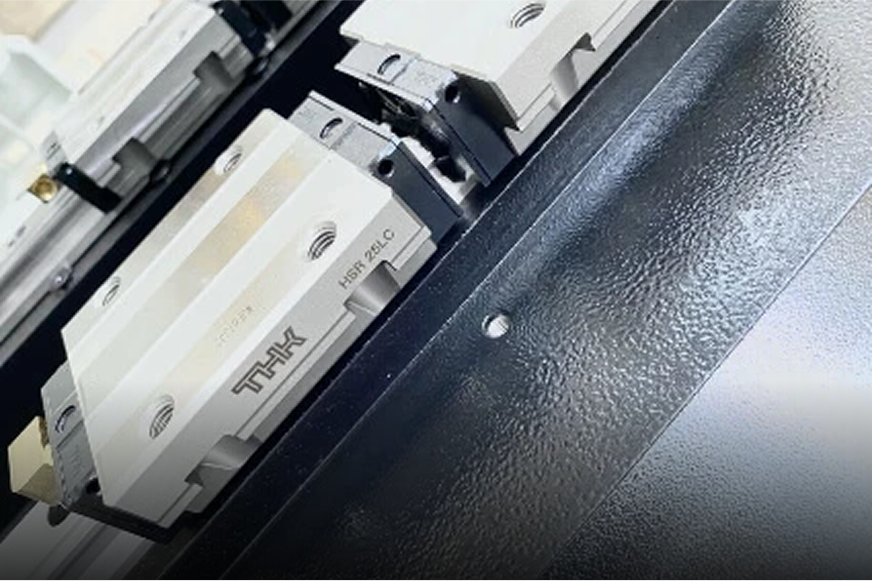

THK
Șuruburi cu bile și ghidaje liniare de înaltă precizie
Capacitate de procesare
Dimensiunea manșonului
200 mm
Diametru maxim de rotire peste pat
ø550 mm
Diametru maxim de oscilație peste cărucior
ø290 mm (cu axa Y: 200 mm)
Lungimea maximă a piesei de prelucrat
500 mm (cu axa Y: 530 mm, cu contra-arbore: 450 mm)
Diametru maxim al piesei de prelucrat
ø380 mm
.png)
Ax
Viteză maximă
4000 rpm
Vârful axului
A2-6
Diametrul interior al axului
ø63 mm
Diametru interior ax
ø52 mm
Puterea axului
11/15 kW
Indexare minimă axă C
0,001°
Contra-axă
Dimensiunea manșonului
150 mm
Viteză nominală / Viteză maximă
1750/6000 rpm
Vârful axului
A2-5
Diametrul interior al axului
ø56 mm
Diametru interior ax
ø45 mm
Puterea axului
11 kW
Călătorii
530 mm
Deplasare rapidă
1181,1 ipv
Suport pentru scule
Tip
Turelă electrică
Instrumente
12
Min. de la unealtă la unealtă
0,2 s
Max. de la unealtă la unealtă
0,5 s
Dimensiunea maximă a tijei sculei
25 x 25 mm
Diametru maxim al tijei sculei
ø40 mm
Viteza maximă a sculei în funcțiune
5000 rpm
Model de scule live
BMT55
Călătorii
X Deplasare rapidă
1181,1 ipv
Z Deplasare rapidă
30 m/min
Y Deplasare rapidă
15 m/min
Cursa X
190+10 mm
Călătorii Z
550 mm (cu axa Y: 490+-50 mm)
Păpușă mobilă
Călătorie de la capătul posterior la bucată
465 mm (cu axa Y: 500 mm)
Deplasare rapidă a capului mobil
30 m/min
Conicitate manșon
MT4
Dimensiuni și greutate
Dimensiuni (LxLxH)
2500×1720×1740 mm (cu axa Y: 2680×1750×1850 mm, cu contra-arbore: 2680×1750×1850 mm)
Greutate netă
4000 kg

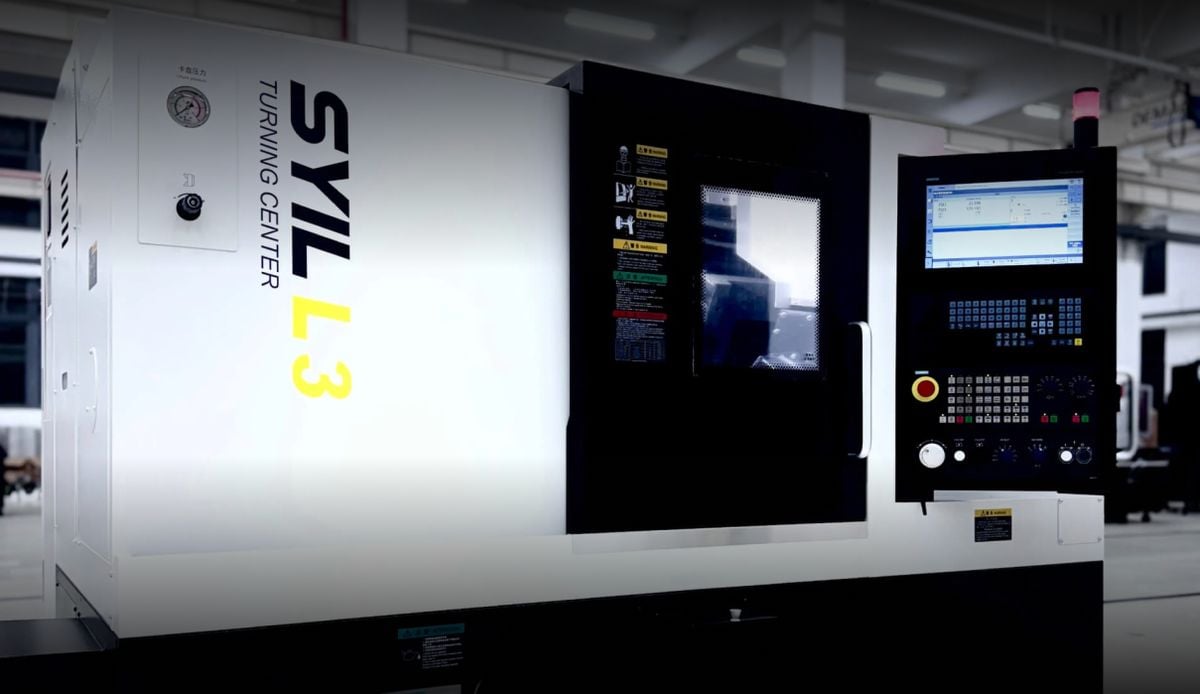

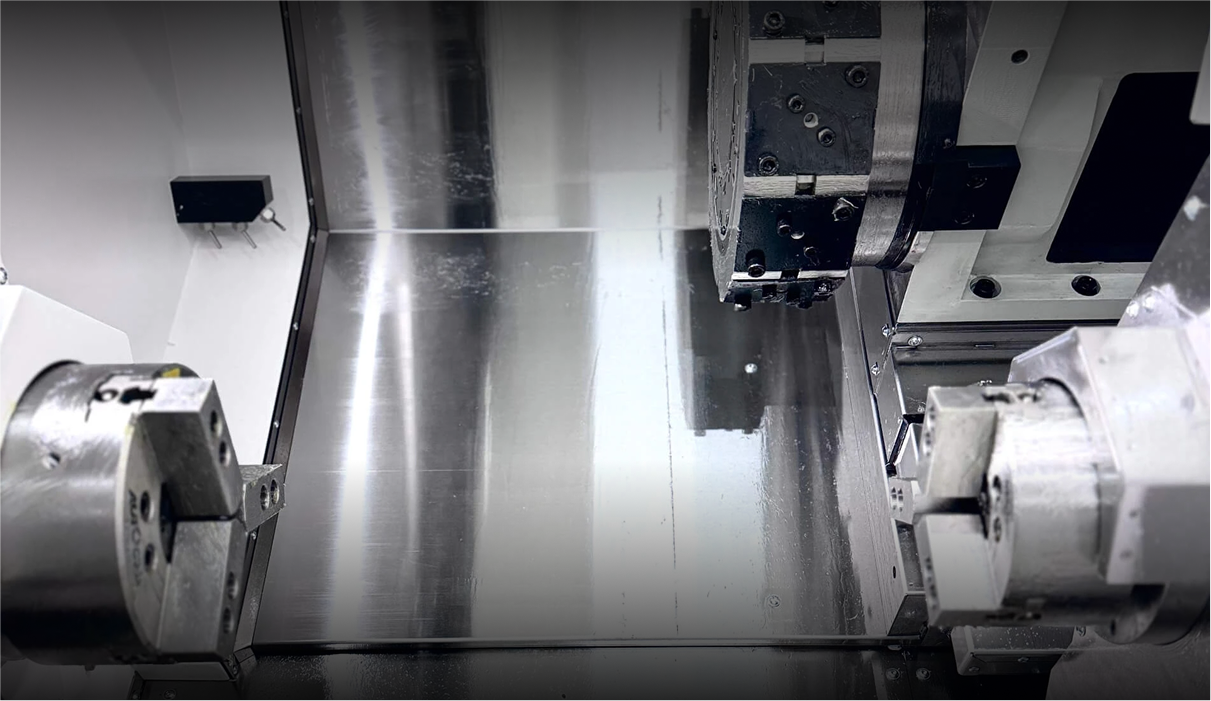

Caracteristici principale SYIL L3
Centrul de strunjire SYIL L3 cu scule motorizate pentru performanțe ridicate. Prelucrare CNC a pieselor de dimensiuni mici și medii.
.png)

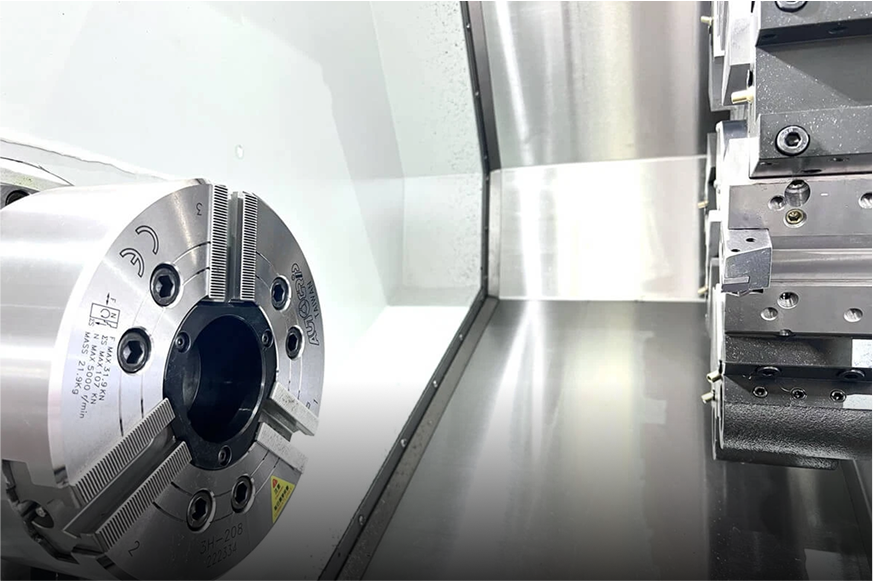

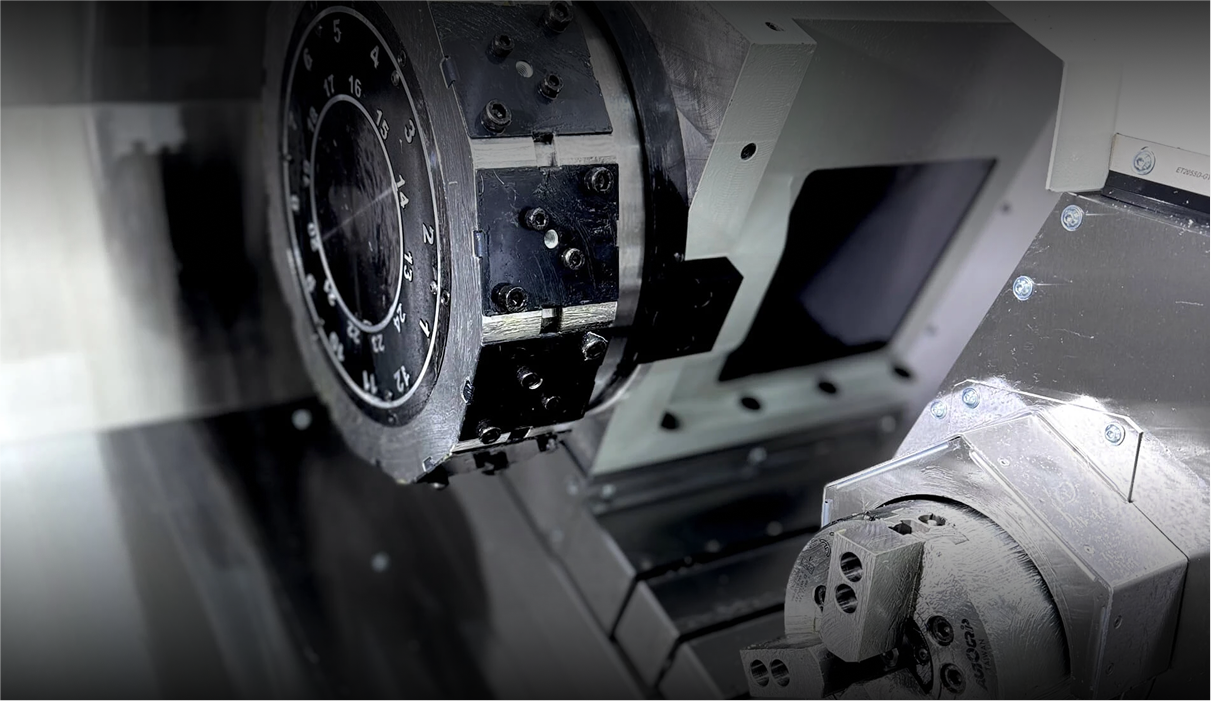

Unitate servo-axă de mare viteză
Viteza maximă a axului 4500 rpm
Opțiuni SYIL L3

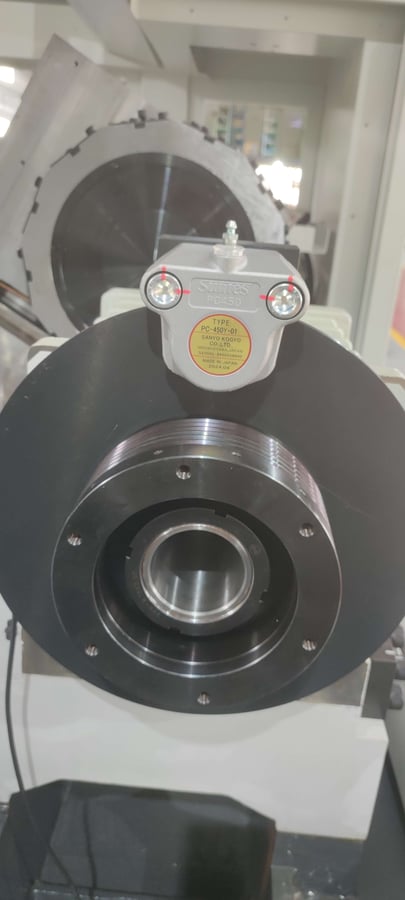

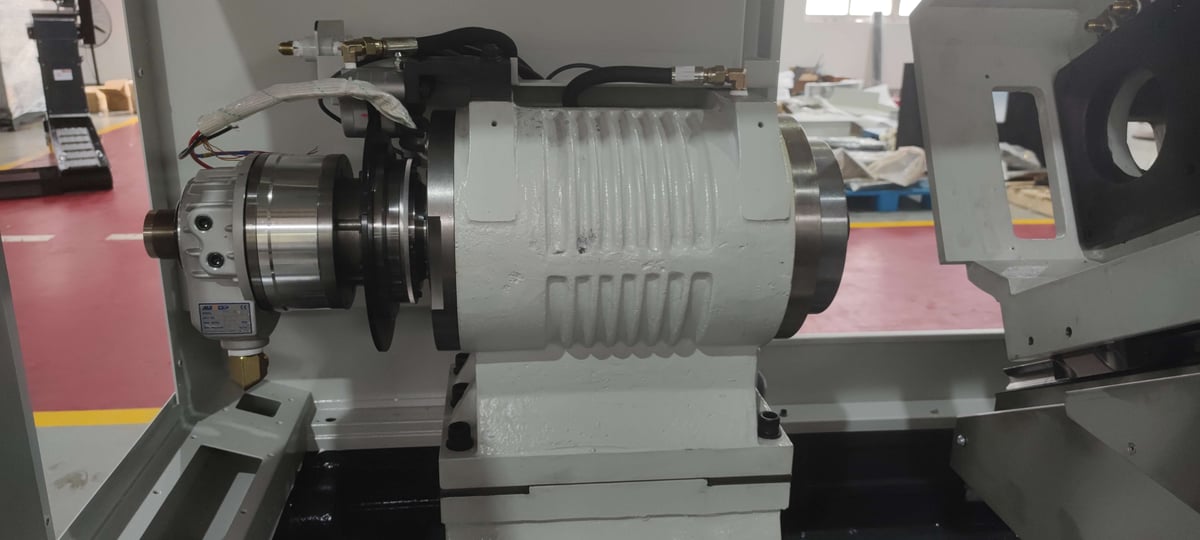

Mandrină sub-ax de 150 mm, 6000 RPM.

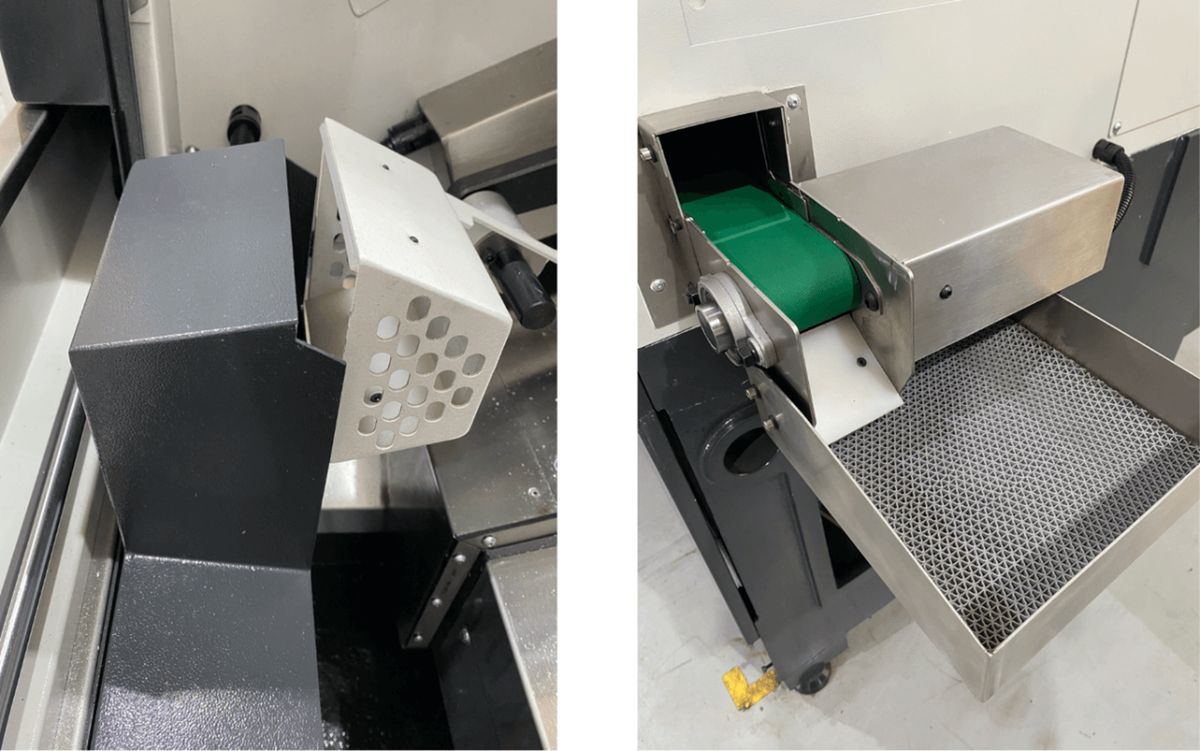

Include ecran personalizat pentru mișcarea punții mobile.

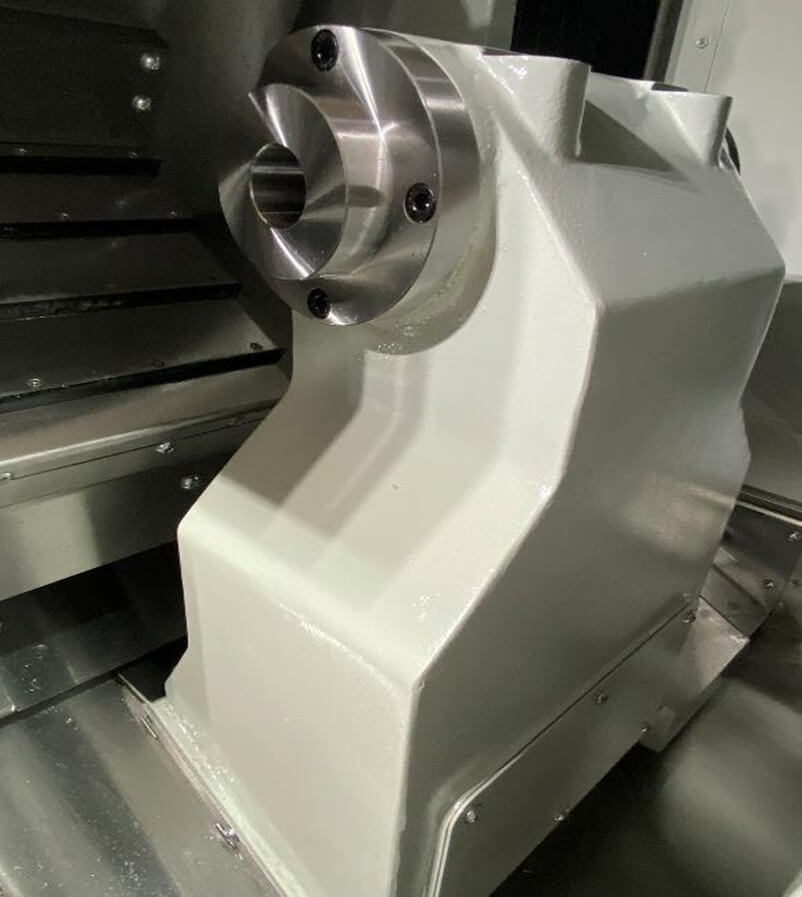

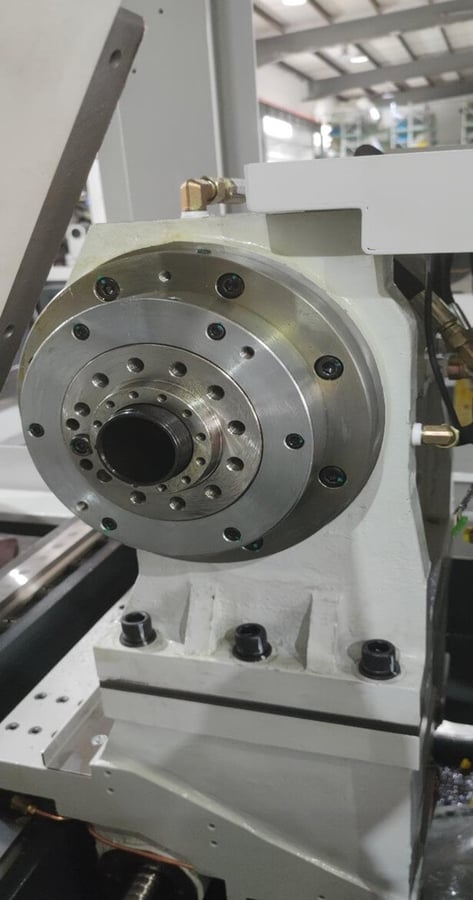

Tail Stock programabil, inclusiv ecran personalizat.

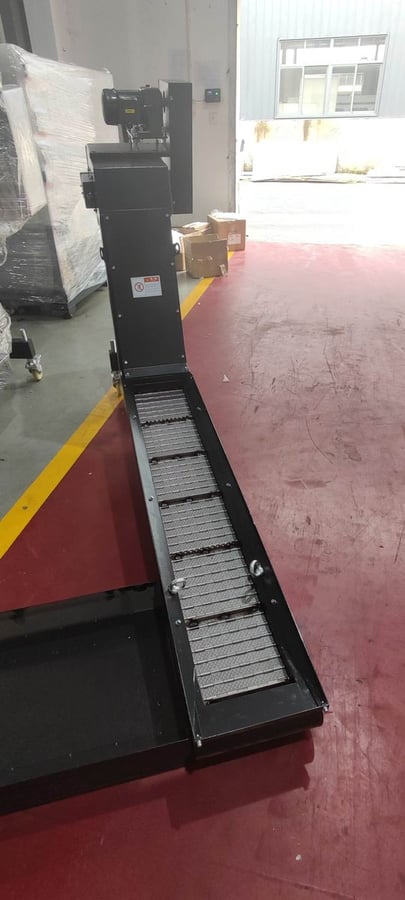

inclusiv cărucior de colectare a așchiilor.

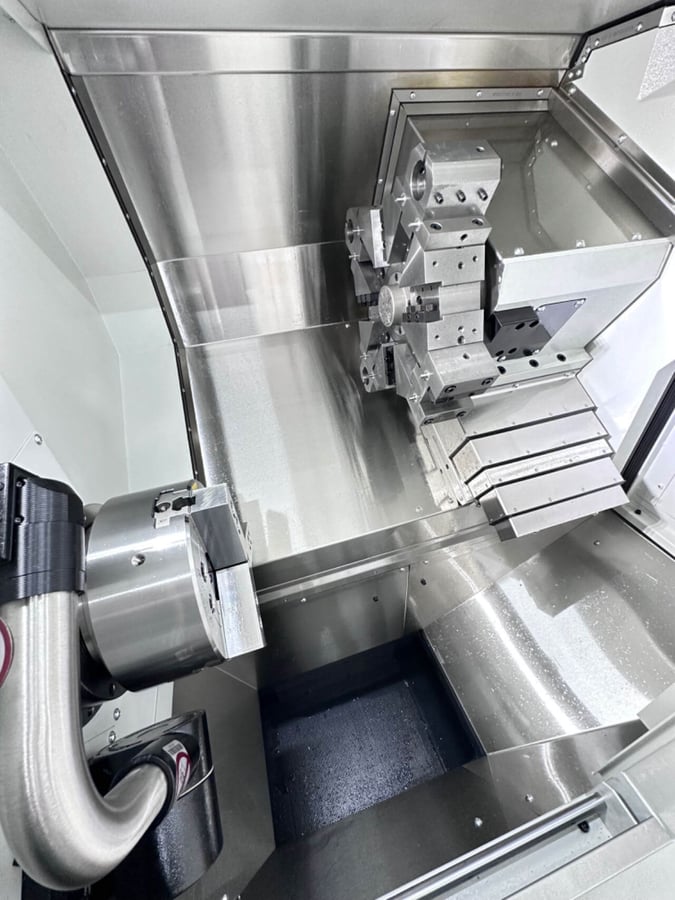

Renishaw.
pentru L3.

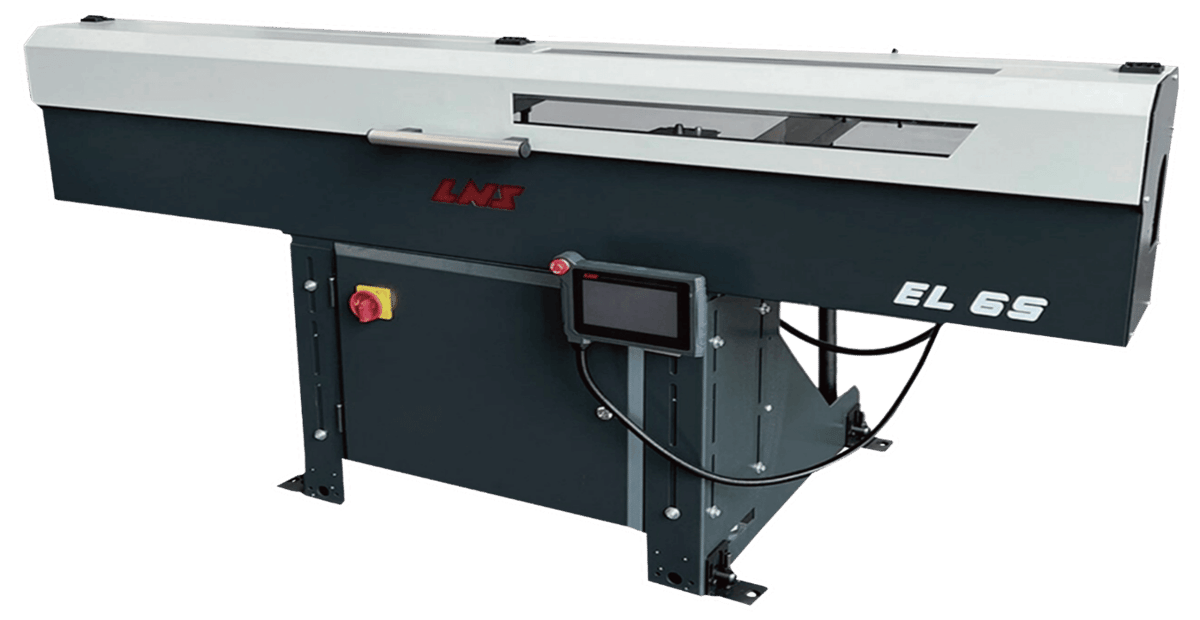

LNS EL65.
L3.
Specificații tehnice
L2
L3
L4
Capacitate de procesare
Dimensiunea mandrinei
8 țoli
20 cm
250 mm
Diametru maxim de rotire peste pat
ø510 mm
ø550 mm
ø630 mm
Diametru maxim de rotire peste cărucior
ø260mm
ø290 mm (cu axa Y: 200 mm)
ø330 mm
Lungimea maximă a piesei de prelucrat
300mm
500 mm (cu axa Y: 530 mm, cu contra-ax: 450 mm)
800 mm (1100 mm/ 1500 mm)
Diametrul maxim al piesei de prelucrat
ø380mm
ø380mm
ø520mm
Ax
Viteza maximă
4000rpm
4000rpm
3500 rpm
Vârful axului
A2-6
A2-6
A2-8
Diametrul alezajului axului
ø66mm
ø63mm
ø91mm
Diametrul interior al axului
ø52mm
ø52mm
ø75mm
Puterea axului
11/15kW
11/15kW
15/18,5 kW
Indexare minimă axă C
--
0.001°
--
Contra-ax
Dimensiunea mandrinei
--
6 țoli
--
Viteza nominală / Viteza maximă
--
1750/6000rpm
--
Vârful axului
--
A2-5
--
Diametrul alezajului axului
--
ø56mm
--
Diametrul interior al axului
--
ø45mm
--
Puterea axului
--
11kW
--
Călătorii
--
530 mm
--
Traversare rapidă
--
30m/min
--
Suport pentru scule
Tip
Turelă servo
Turelă electrică
Turelă servo
Instrumente
8/12
12
12
Dimensiunea tijei sculei
25x25/20x20mm
25x25mm
25x25mm
Diametrul tijei sculei
ø40/ø32mm
ø40mm
ø40mm
Min. Instrument la instrument
--
0,2 secunde
0.2s
Max. De la unealtă la unealtă
--
0.5s
0.5s
Viteza maximă a sculei în funcțiune
--
5000rpm
5000rpm
Model de scule live
--
BMT55
BMT55
Călătorii
X Deplasare rapidă
30m/min
30m/min
30m/min
Z Deplasare rapidă
30m/min
30m/min
30m/min
Y Traversă rapidă
--
15m/min
--
X Călătorii
200mm
190+10mm
260+10 mm
Z Călătorii
360mm
550 mm (cu axa Y: 490+-50 mm)
850 mm (1150 mm/ 1550 mm)
Stocul cozii
Cursa de la păpușa mobilă la mandrină
--
465 mm (cu axa Y: 500 mm)
--
Deplasare rapidă a capului mobil
--
30m/min
10m/min
Conicitate manșon
--
MT4
MT5
Dimensiuni și greutate
Dimensiuni (LxLxH)
1775x1600x1690mm
2500 x 1720 x 1740 mm (cu axa Y: 2680 x 1750 x 1850 mm, cu contra-ax: 2680 x 1750 x 1850 mm)
2500x1720x1740 mm
N.W.
3050kg
4000kg
6200 kg/ 6800 kg/ 7220 kg
