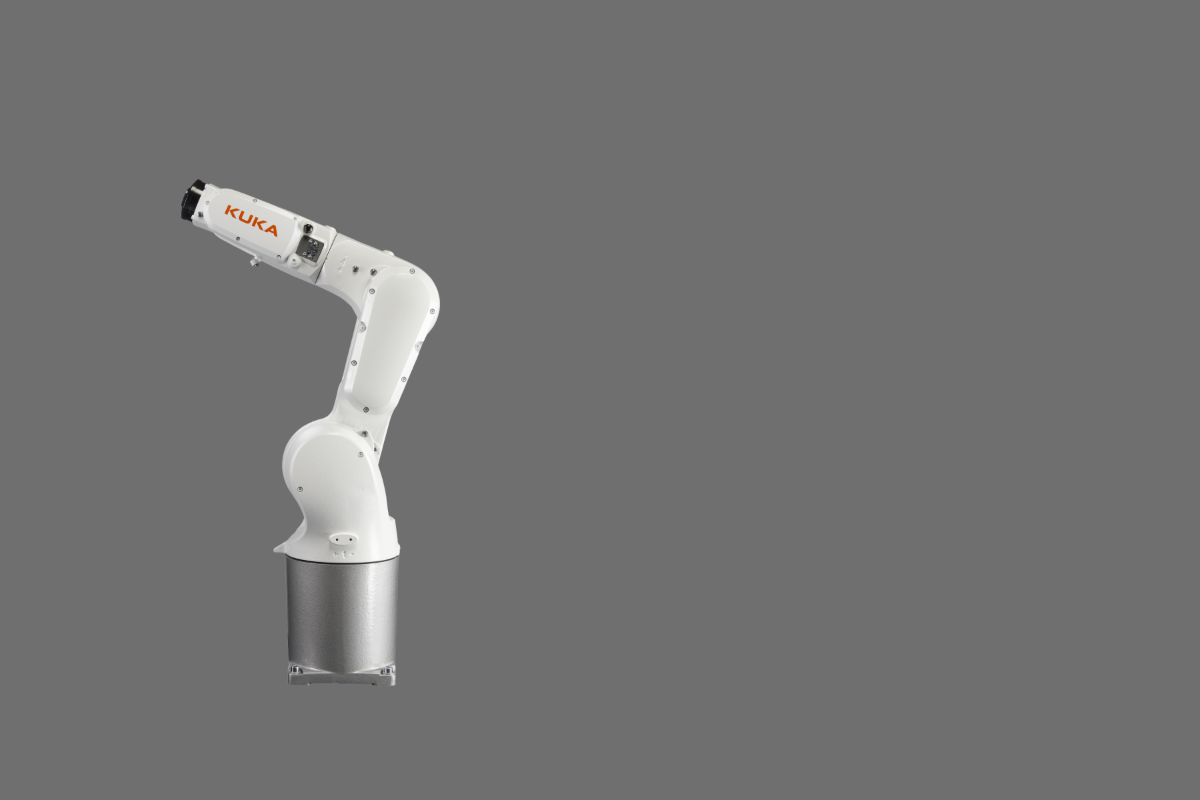

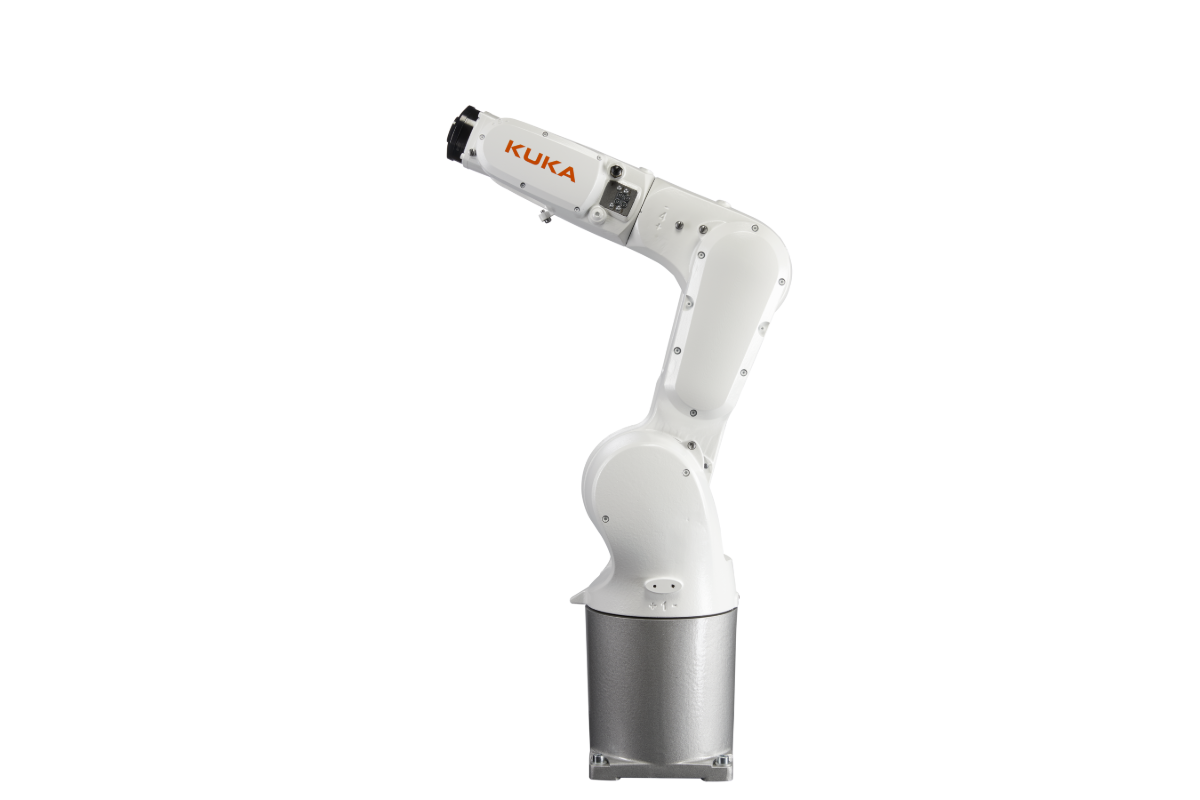

Braț robotizat KUKA
Robot industrial mic și fiabil cu 6 axe, cu o sarcină utilă maximă de 6,7 kg.
Greutatea părții
Max
3 kg
Braț robotizat
Sarcina utilă
6.7 kg
Atinge
901 mm
Nivel IP
IP65 | IP67 [braț|încheietură]
Repetabilitatea poziției (ISO 9283)
± 0,02 mm
Unelte pentru roboți
Clește pneumatic paralel
1
Set de degete universale
1
Duza de curățare
1
Cursă pe falcă
8 mm
Forța de închidere/deschidere
550/610 N
Alte date
Metoda de manipulare a materialelor
Model grilă
Spațiu disponibil
600 x 520 x 150 mm
Dimensiunea unității
850 x 1200 x 2000 mm
Diametrul tijei sculei
ø40/ø32 mm
SYIL R1 - Realizat de KUKA și Siemens
Descoperă următorul nivel de productivitate
Descoperă avantajele automatizării simplificate cu sistemul de întreținere a mașinilor SYIL R1. O soluție completă de automatizare, rapidă de instalat și ușor de utilizat de pe SINUMERIK 828D. R1 elimină sarcinile manuale și repetitive din operațiunile CNC prin automatizarea procesului de încărcare și descărcare.
Construit cu ajutorul robotului fiabil cu 6 axe al KUKA, sistemul de întreținere a mașinilor SYIL R1 este soluția perfectă pentru sarcini cu grad ridicat de diversitate și volum redus.
Acum vă puteți dedica timp dezvoltării afacerii dvs., în loc să efectuați sarcini repetitive!

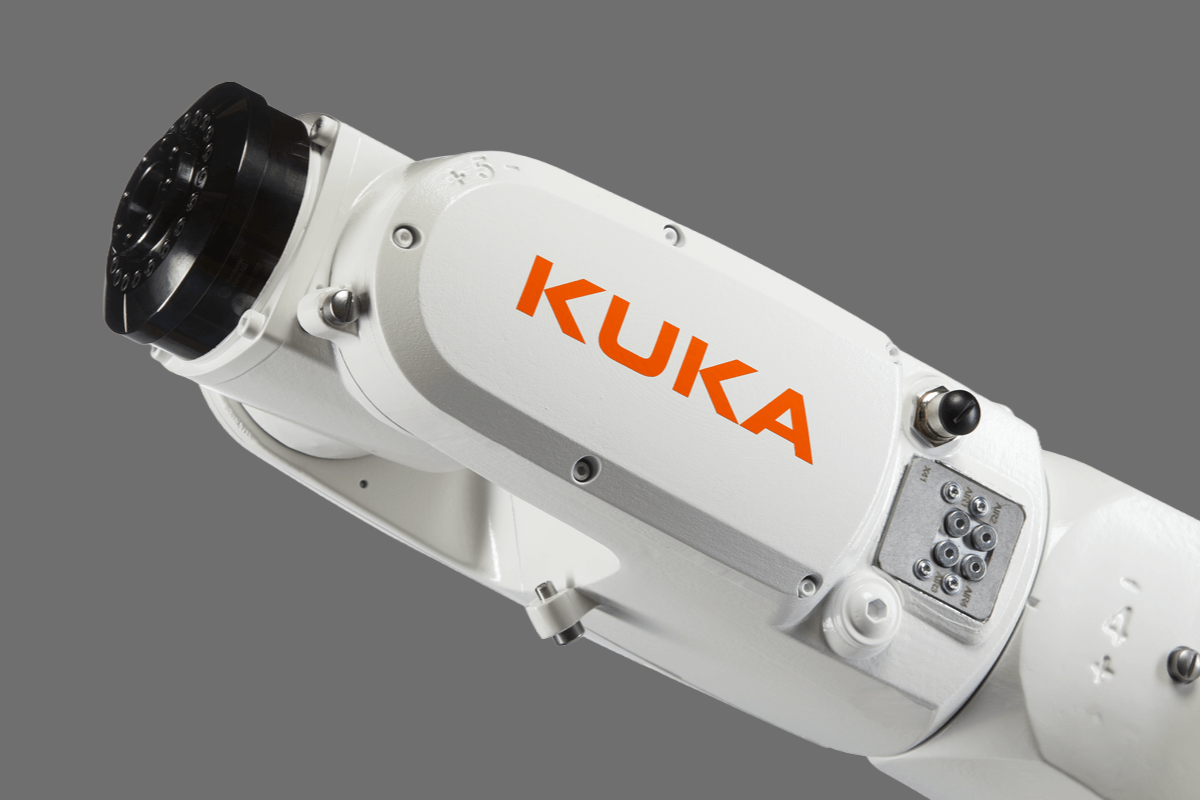

SYIL R1 folosește un braț robotic KUKA. SYIL este un partener oficial al KUKA.
SYIL R1 - Ce conține această soluție preambalată?

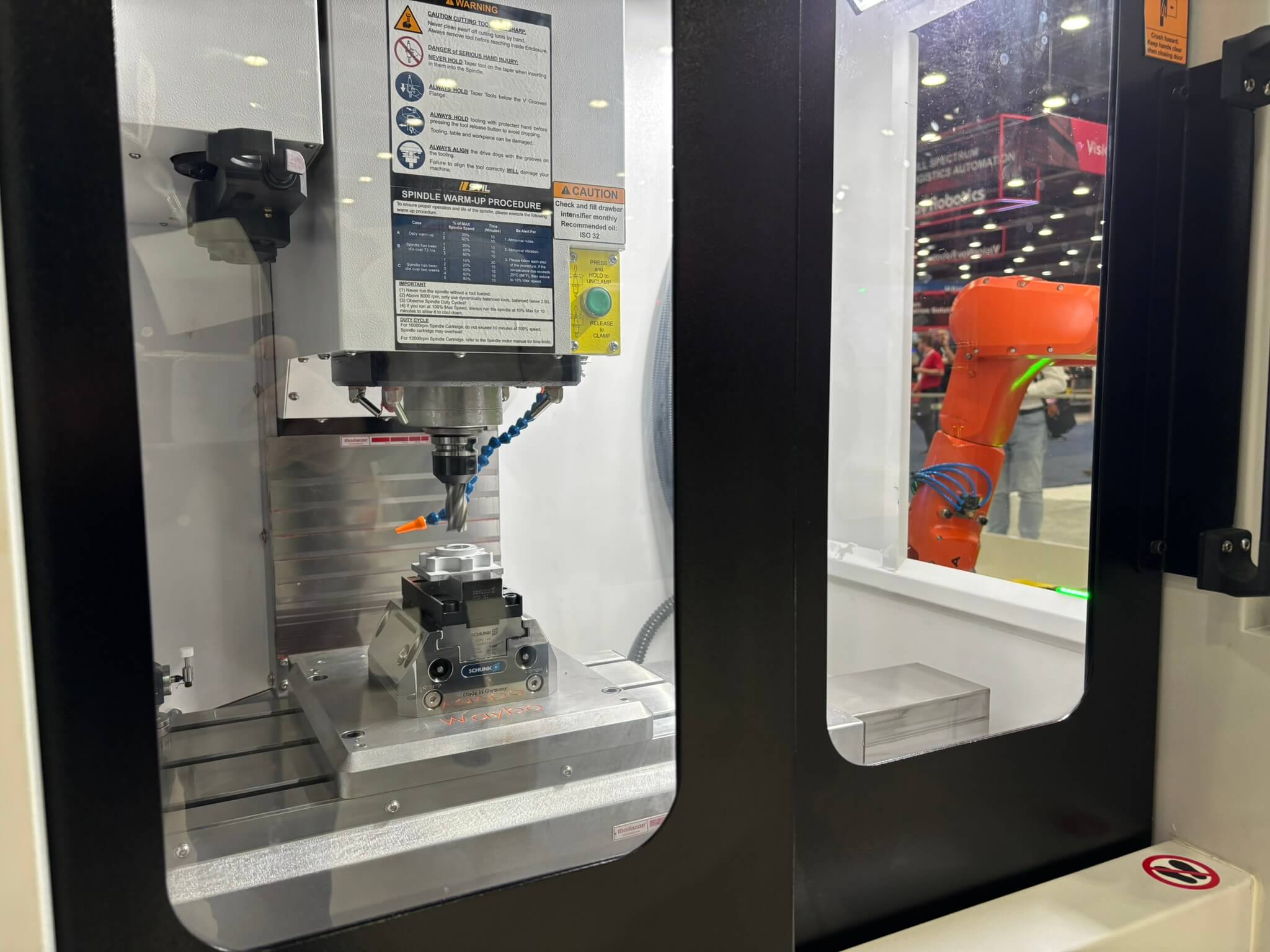

Celula R1 este proiectată pentru a automatiza sarcinile repetitive asociate cu întreținerea mașinilor, cum ar fi încărcarea și descărcarea pieselor în mașinile CNC. Robotul preia în mod autonom piesele de pe masa plană, le încarcă în mașină, scoate piesa finisată și o așează din nou pe masa plană sau pe orice alt mecanism de evacuare..
Pachetul R1 include:
- Cadru compact, cu masă plană pentru manipularea materialelor
- Braț robotizat KUKA
- unelte pentru roboți
- opțiuni suplimentare de prindere a pieselor și prindere dublă disponibile
- celula este pregătită pentru integrarea plug-and-play cu orice mașină SYIL Siemens
- ușă automată (dacă R1 este achiziționat împreună cu un aparat SYIL)

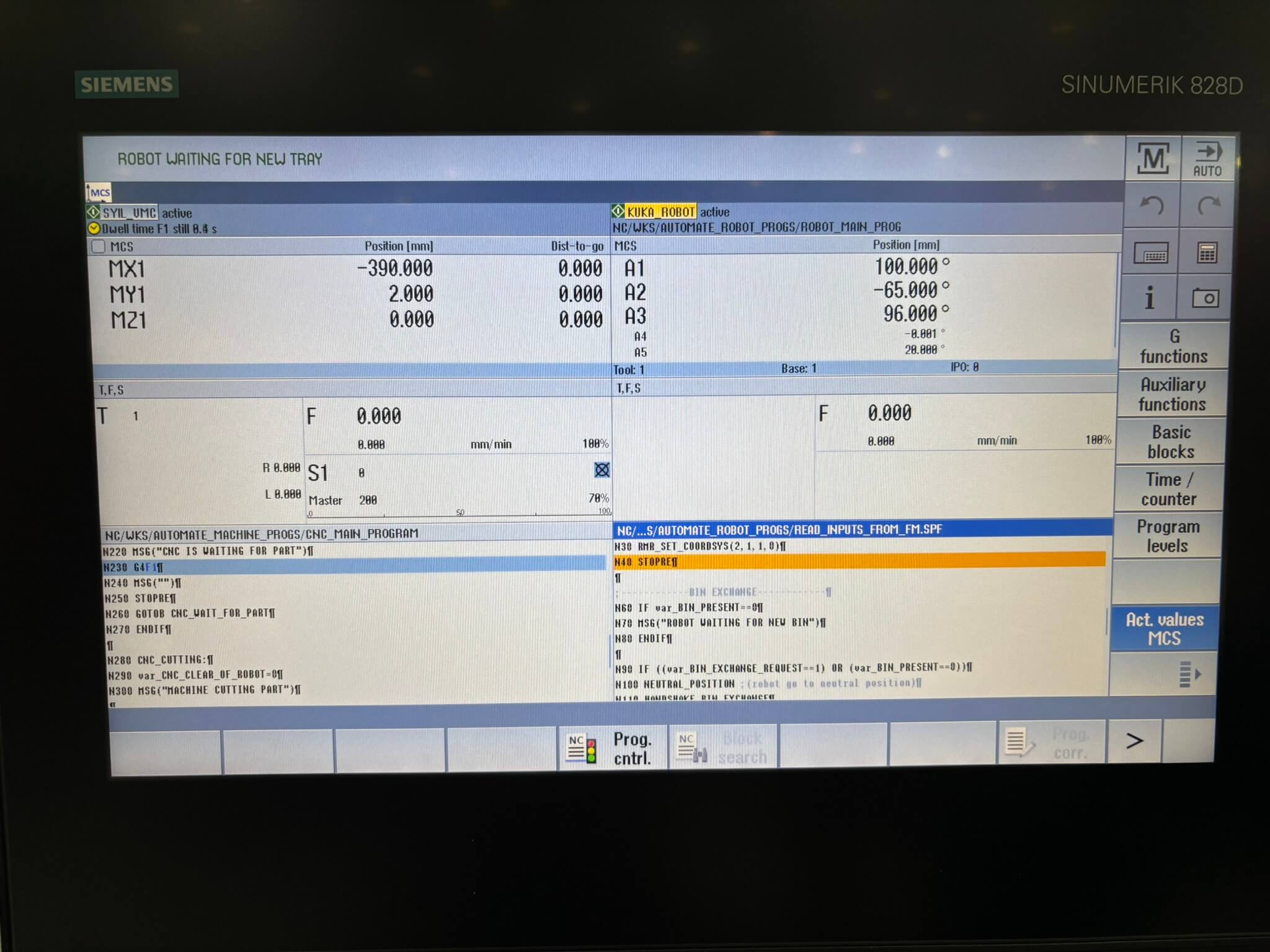

Siemens SINUMERIK
O soluție integrată de automatizare pentru ateliere, care permite controlul fără probleme atât al mașinilor CNC, cât și al roboților KUKA dintr-o singură interfață.

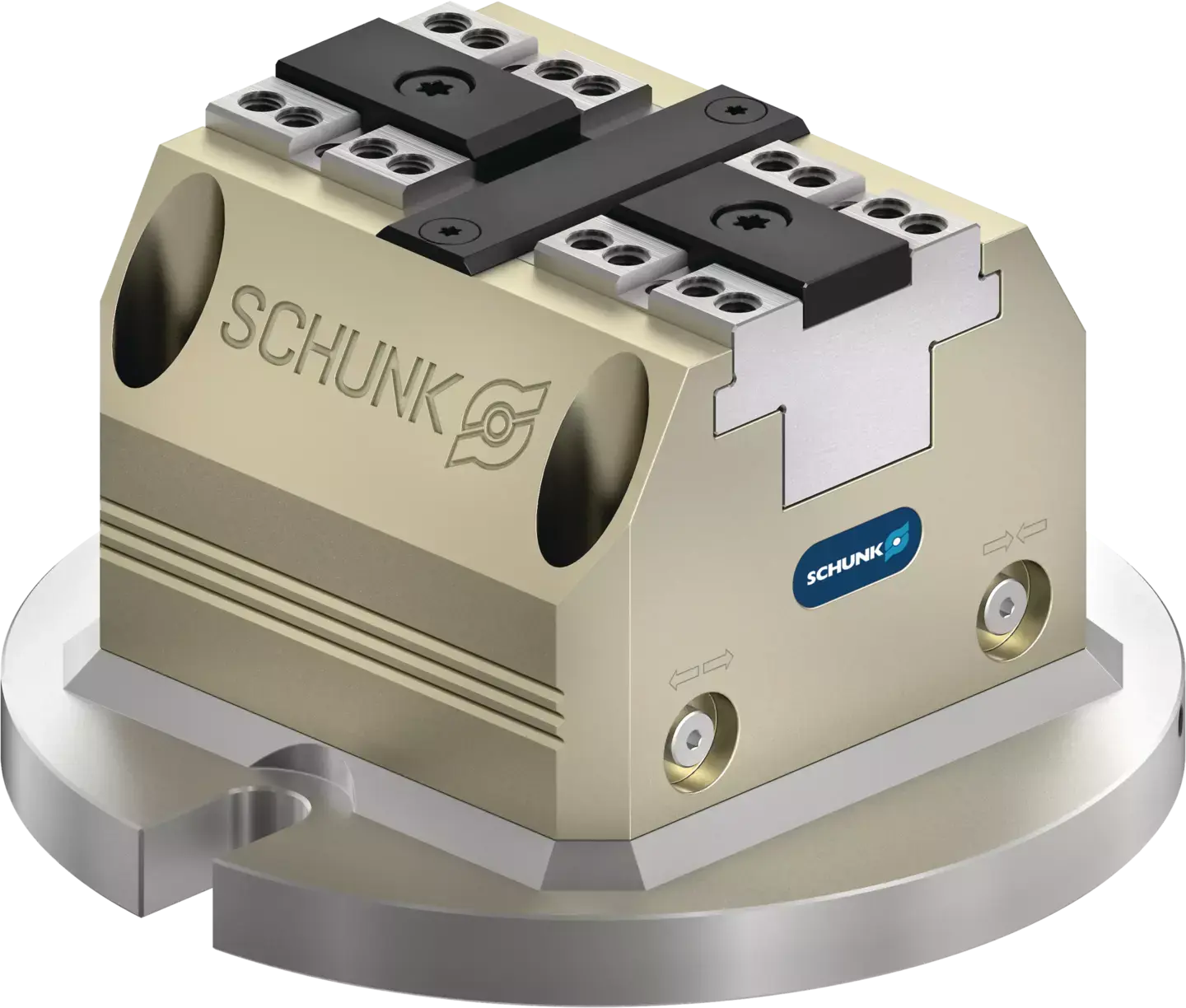

SCHUNK
Bloc pneumatic de forță de prindere.

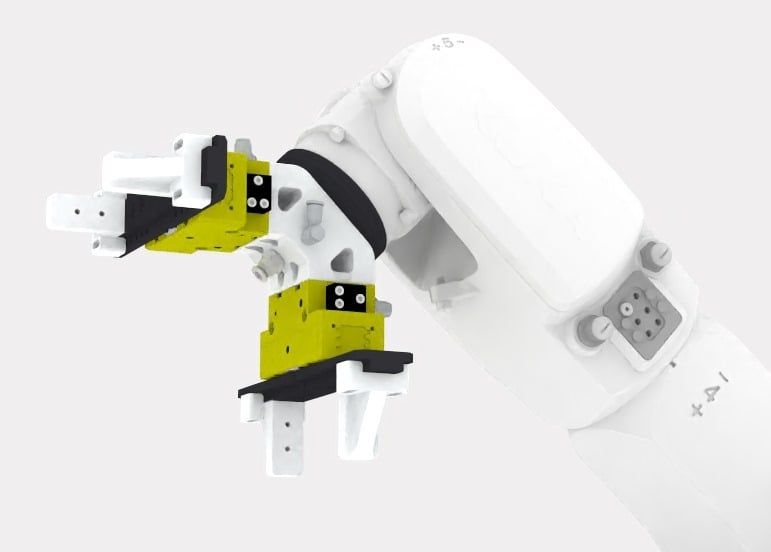

Clește dublu
Se utilizează dacă piesa finită are o formă diferită de cea a materiei prime.

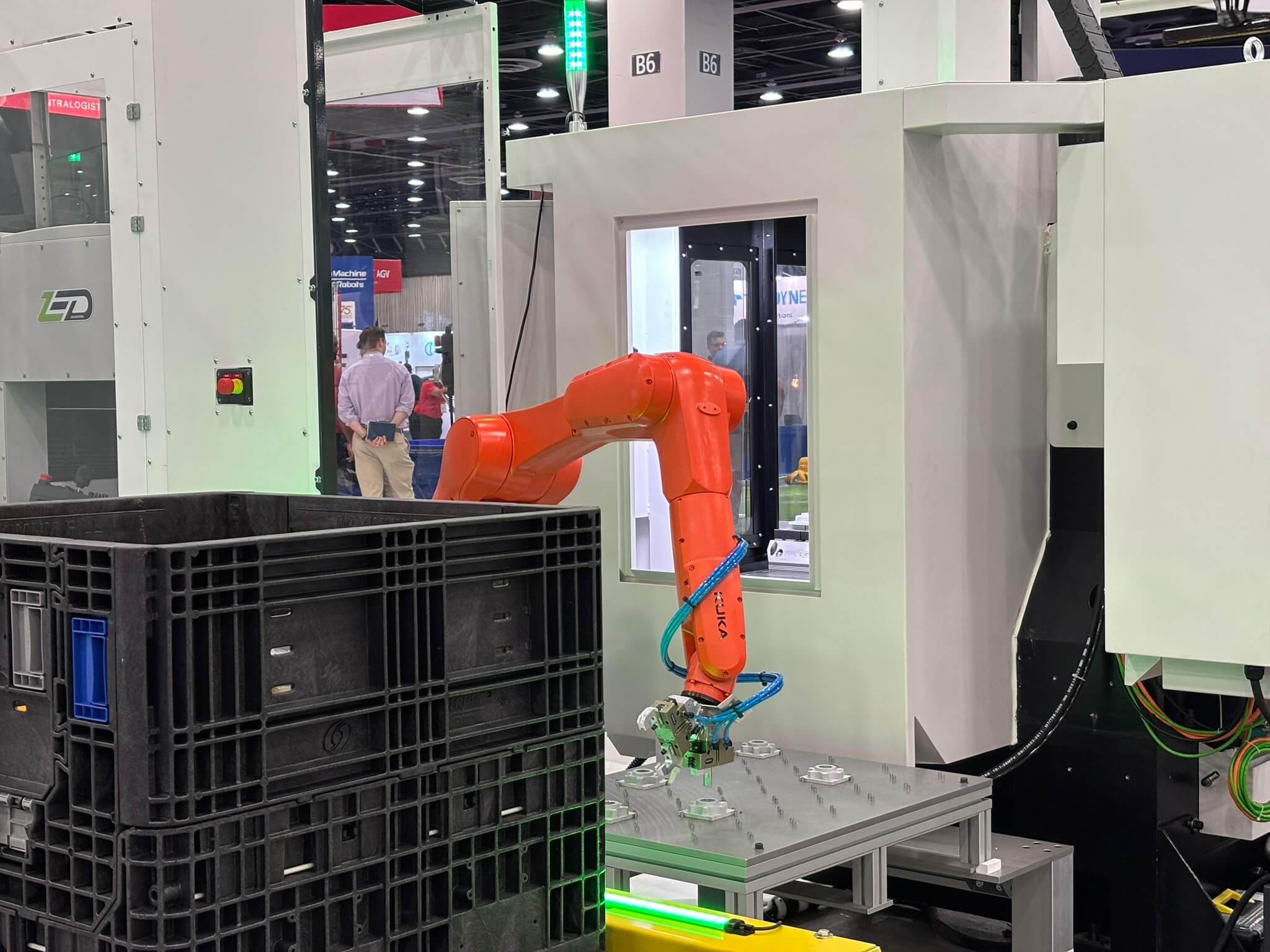

Mașină prin
Ușă automată personalizată, montată pe ușa laterală a mașinii SYIL.

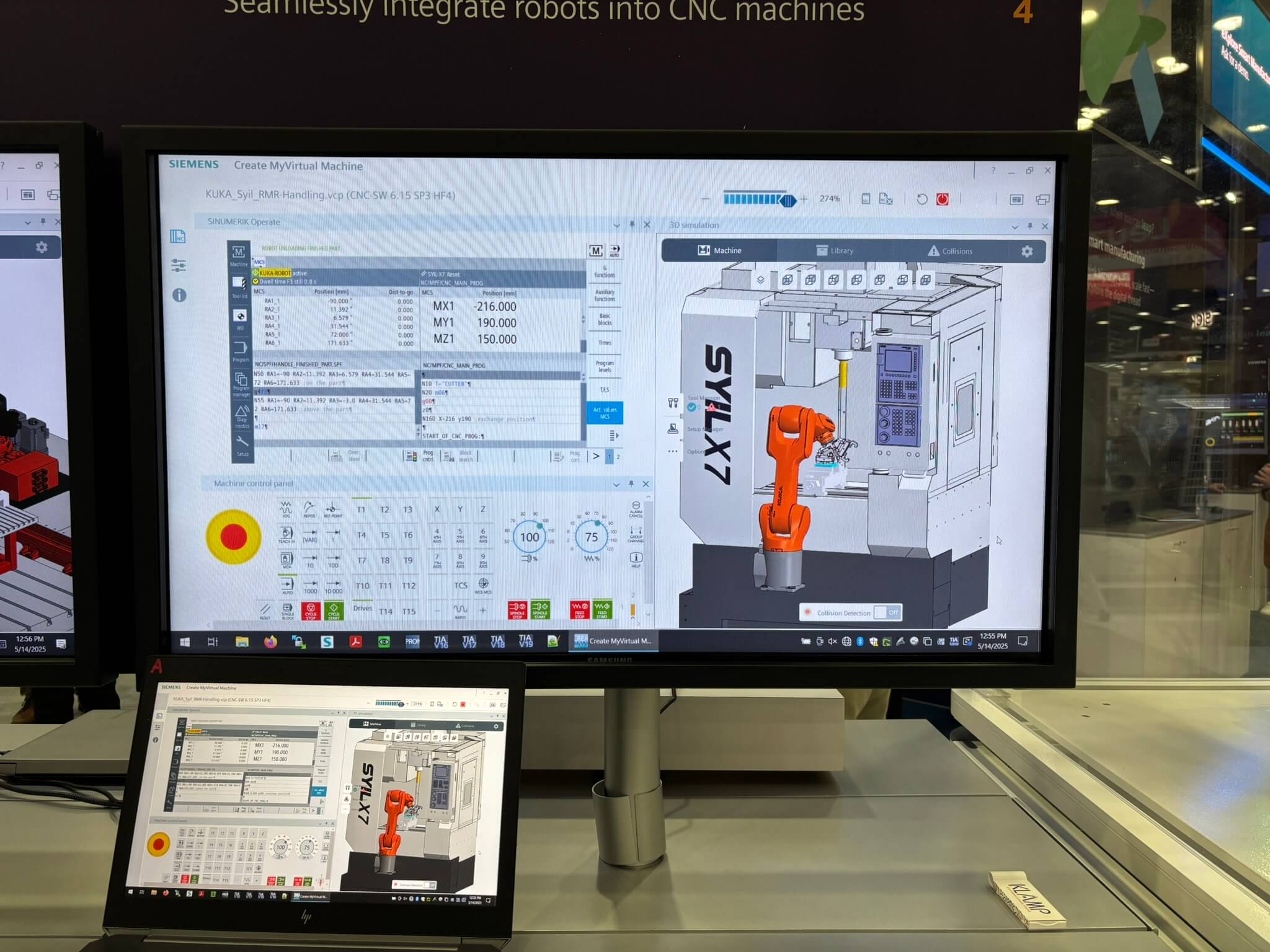

Geamăn digital
Extindeți R1 cu un geamăn digital pentru a simula și programa operațiunile de prelucrare și întreținere fără a fi nevoie de acces fizic la mașină.
Specificații tehnice
R1
Greutatea părții
Greutate maximă [kg]
3
Braț robotizat
Sarcina utilă [kg]
6.7
Rază de acțiune [mm]
901
Nivel IP [braț|încheietură]
IP65|IP67
Repetabilitatea poziției (ISO 9283) [mm]
± 0,02
Unelte pentru roboți
Clește pneumatic paralel
1
Set de degete universale
1
Duza de curățare
1
Cursă pe fălcă [mm]
8
Forța de închidere [N]
550
Forța de deschidere [N]
610
Alte date
Metoda de manipulare a materialelor
Model grilă
Spațiu disponibil [mm]
600 x 520 x 150
Dimensiunea unității [mm]
850 x 1200 x 2000
Cerințe electrice
200-240 V c.a. - 16 A
Cerințe pneumatice [psi]
90-120
